Топливный двойной фильтр — HITACHI EX200

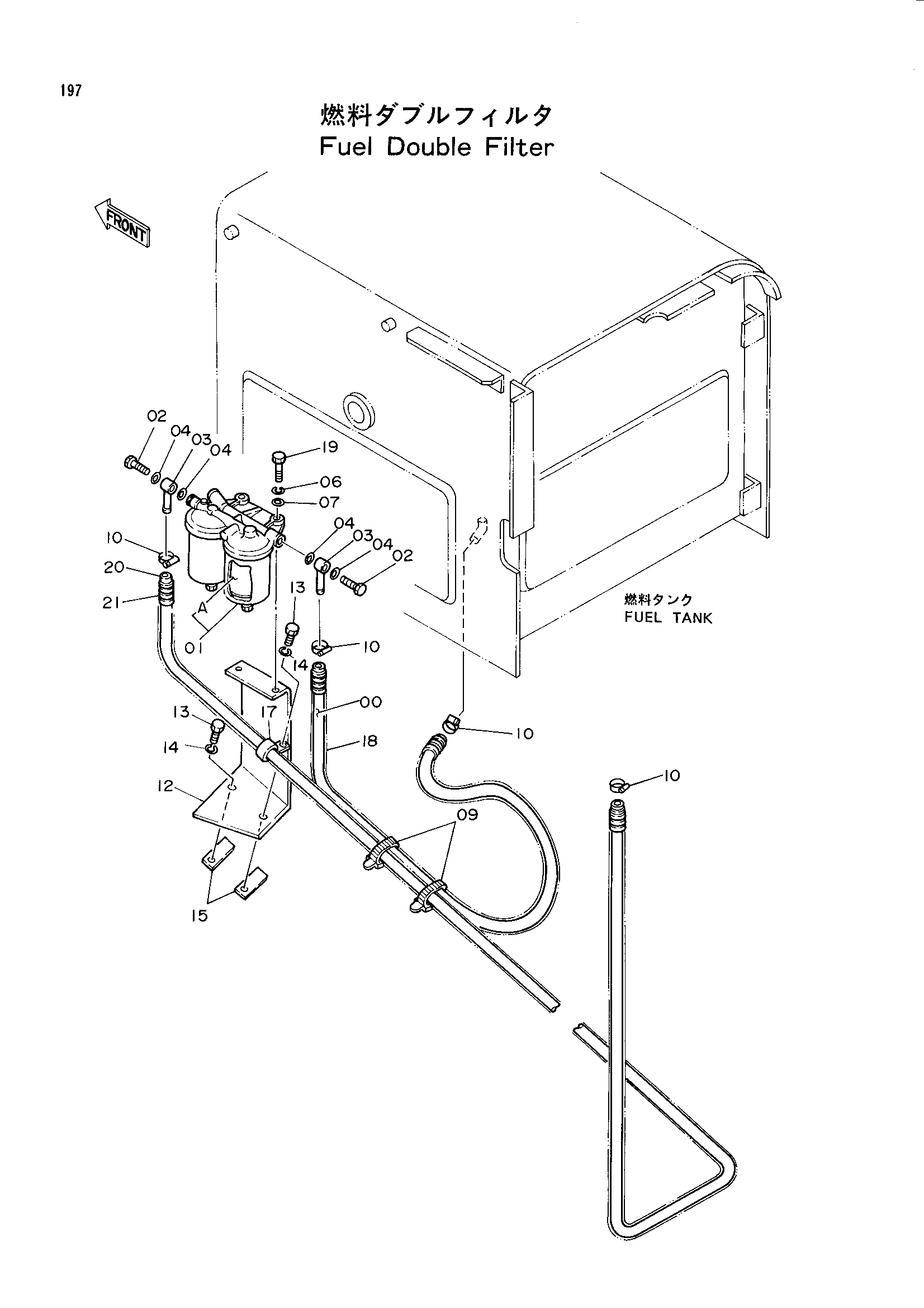

Заводская схема «Топливный двойной фильтр» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4211103 | Топливный шланг | 1 |
| 01 | 4192625 | Фильтр топливный в сборе | 1 |
| 01A | 4178800 | Топливный фильтр | 2 |
| 02 | 4169296 | Болт | 2 |
| 03 | 4169297 | Трубка | 2 |
| 04 | 4169298 | Манжета | 4 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 10 | 4514700 | Зажим шланг | 4 |
| 12 | 9728372 | Кронштейн | 1 |
| 13 | J901020 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 4195689 | Седло винта | 2 |
| 17 | 4190277 | Зажим | 1 |
| 18 | 4188524 | Трубка | 1 |
| 19 | J901040 | Болт | 2 |
| 20 | 4201837 | Топливный шланг | 1 |
| 21 | 4201854 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
