Навесное оборудование трубопроводы (2) — HITACHI EX200

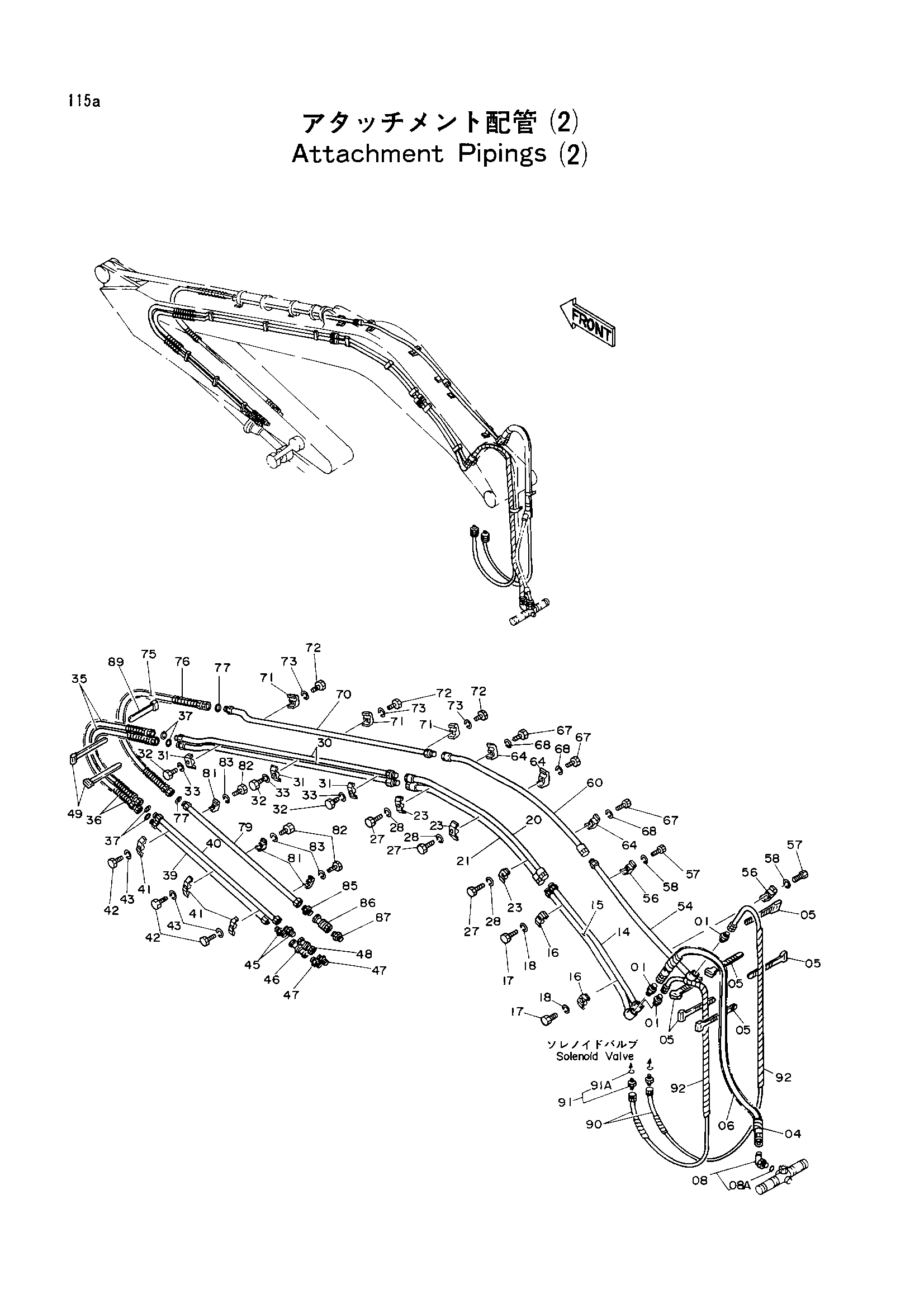

Заводская схема «Навесное оборудование трубопроводы (2)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1302 | Адаптер | 3 |
| 04 | 4044420 | Защитный кожух | 3 |
| 05 | 4055312 | Ленточный зажим | 9 |
| 06 | 4145934 | Шланг | 1 |
| 08 | 4173017 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9730634 | Трубка | 1 |
| 15 | 9730637 | Трубка | 1 |
| 16 | 4053593 | Хомут трубки | 2 |
| 17 | J901040 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 8042582 | Трубка | 1 |
| 21 | 8042583 | Трубка | 1 |
| 23 | 4053593 | Хомут трубки | 3 |
| 27 | J901040 | Болт | 3 |
| 28 | A590910 | Пружинная шайба | 3 |
| 30 | 9730635 | Трубка | 2 |
| 31 | 4053593 | Хомут трубки | 3 |
| 32 | J901040 | Болт | 3 |
| 33 | A590910 | Пружинная шайба | 3 |
| 35 | 4167055 | Шланг | 2 |
| 36 | 4055167 | Защитный кожух | 2 |
| 37 | 4073050 | Шайба | 4 |
| 39 | 9730660 | Трубка | 1 |
| 40 | 9730636 | Трубка | 1 |
| 41 | 4053593 | Хомут трубки | 3 |
| 42 | J901040 | Болт | 3 |
| 43 | A590910 | Пружинная шайба | 3 |
| 45 | 94-1702 | Адаптер | 2 |
| 46 | 4234647 | Самоуплотняющееся соединение | 1 |
| 47 | 94-1302 | Адаптер | 2 |
| 48 | 4234648 | Самоуплотняющееся соединение | 1 |
| 49 | 4121859 | Ленточный зажим | 5 |
| 54 | 9730633 | Трубка | 1 |
| 56 | 4138227 | Хомут трубки | 2 |
| 57 | J901040 | Болт | 2 |
| 58 | A590910 | Пружинная шайба | 2 |
| 60 | 8042582 | Трубка | 1 |
| 64 | 4138227 | Хомут трубки | 3 |
| 67 | J901040 | Болт | 3 |
| 68 | A590910 | Пружинная шайба | 3 |
| 70 | 9730635 | Трубка | 1 |
| 71 | 4138227 | Хомут трубки | 3 |
| 72 | J901040 | Болт | 3 |
| 73 | A590910 | Пружинная шайба | 3 |
| 75 | 4167055 | Шланг | 1 |
| 76 | 4055167 | Защитный кожух | 1 |
| 77 | 4073050 | Шайба | 2 |
| 79 | 9730660 | Трубка | 1 |
| 81 | 4138227 | Хомут трубки | 3 |
| 82 | J901040 | Болт | 3 |
| 83 | A590910 | Пружинная шайба | 3 |
| 85 | 94-1702 | Адаптер | 1 |
| 86 | 4234647 | Самоуплотняющееся соединение | 1 |
| 87 | 94-1302 | Адаптер | 1 |
| 89 | 4121859 | Ленточный зажим | 5 |
| 90 | 4226362 | Шланг | 2 |
| 91 | 4042031 | Адаптер | 2 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 92 | 4044420 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
