Пилотный трубопроводы (3) — HITACHI EX200

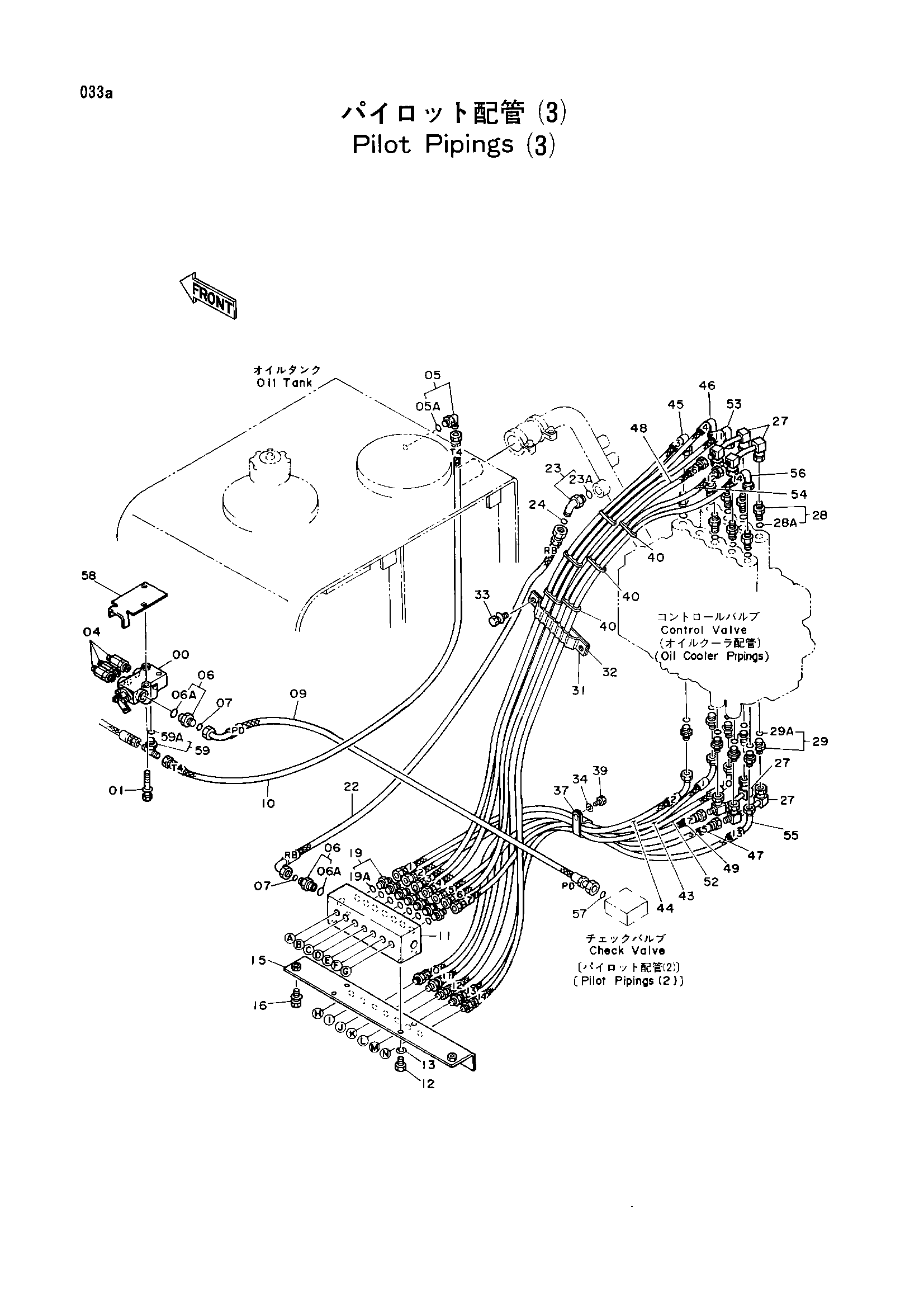

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Запорный клапан | 1 |
| 01 | J011075 | Болт с шайбой | 2 |
| 04 | 4188687 | Фильтр | 3 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4189602 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 09 | 4203124 | Нейлоновый шланг (PD) | 1 |
| 10 | 4203088 | Нейлоновый шланг (T4) | 1 |
| 11 | 4188552 | Клапан схокклесс | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 15 | 8035594 | Кронштейн | 1 |
| 16 | J021030 | Болт с шайбой | 2 |
| 19 | 4200466 | Адаптер | 7 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4203087 | Нейлоновый шланг (RB) | 1 |
| 23 | 4200580 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 1 |
| 27 | 8038370 | Трубка | 4 |
| 28 | 4202422 | Адаптер | 8 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200466 | Адаптер | 8 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9727639 | Хомут шланга | 1 |
| 32 | 9727637 | Пластина | 1 |
| 33 | J021030 | Болт с шайбой | 2 |
| 34 | A590910 | Пружинная шайба | 1 |
| 37 | 4190265 | Зажим | 1 |
| 39 | J901018 | Болт | 1 |
| 40 | 4203210 | Хомут | 6 |
| 43 | 4203064 | Нейлоновый шланг (1) | 1 |
| 44 | 4203065 | Нейлоновый шланг (2) | 1 |
| 45 | 4203066 | Нейлоновый шланг (3) | 1 |
| 46 | 4203067 | Нейлоновый шланг (4) | 1 |
| 47 | 4203068 | Нейлоновый шланг (5) | 1 |
| 48 | 4203069 | Нейлоновый шланг (6) | 1 |
| 49 | 4203070 | Нейлоновый шланг (7) | 1 |
| 52 | 4203071 | Нейлоновый шланг (10) | 1 |
| 53 | 4203072 | Нейлоновый шланг (11) | 1 |
| 54 | 4203073 | Нейлоновый шланг (12) | 1 |
| 55 | 4203074 | Нейлоновый шланг (13) | 1 |
| 56 | 4203075 | Нейлоновый шланг (14) | 1 |
| 57 | 4138938 | Уплотнительное кольцо | 1 |
| 58 | 4218688 | Ограничитель | 1 |
| 59 | 4208472 | Тройник | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
