Сиденье — HITACHI EX200

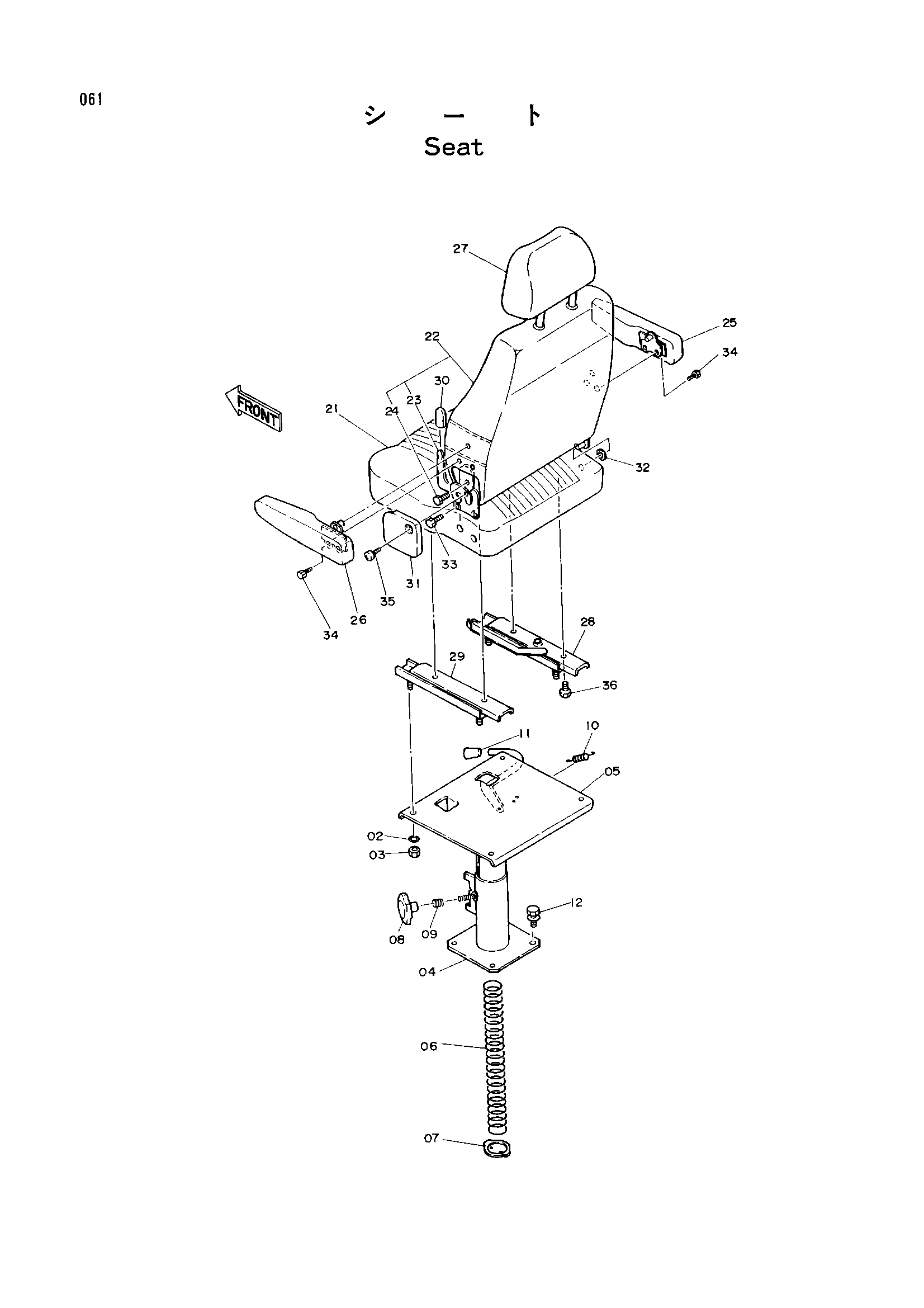

Заводская схема «Сиденье» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | M500807 | Гайка | 4 |
| 04-11 | 4178551 | Стойка в сборе | 1 |
| 06 | 4206087 | Пружина | 1 |
| 07 | 3039222 | Пластина | 1 |
| 08 | 3039223 | Ручка | 1 |
| 09 | 3039221 | Пружина | 1 |
| 10 | 3030268 | Пружина | 1 |
| 11 | 3030267 | Рукоятка | 1 |
| 12 | J011025 | Болт с шайбой | 4 |
| 21 | 4222850 | Амортизатор сиденье | 1 |
| 21-36 | 4186741 | Сиденье в сборе | 1 |
| 22 | 4222851 | Сиденье задний | 1 |
| 23 | 4222852 | Устройство | 1 |
| 24 | 4222853 | Болт | 2 |
| 25 | 4222854 | Опора рукоять (RH) | 1 |
| 26 | 4222855 | Опора рукоять (LH) | 1 |
| 27 | 4222856 | Опора головка | 1 |
| 28 | 4222857 | Скольжение (RH) | 1 |
| 29 | 4222858 | Скольжение (LH) | 1 |
| 30 | 4222859 | Дивике кноб | 1 |
| 31 | 4222860 | Устройство крышка | 1 |
| 32 | 4222861 | Защитный кожух | 1 |
| 33 | 4222853 | Болт | 2 |
| 34 | 4222863 | Болт | 4 |
| 35 | 4222864 | Винт | 1 |
| 36 | 4222865 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
