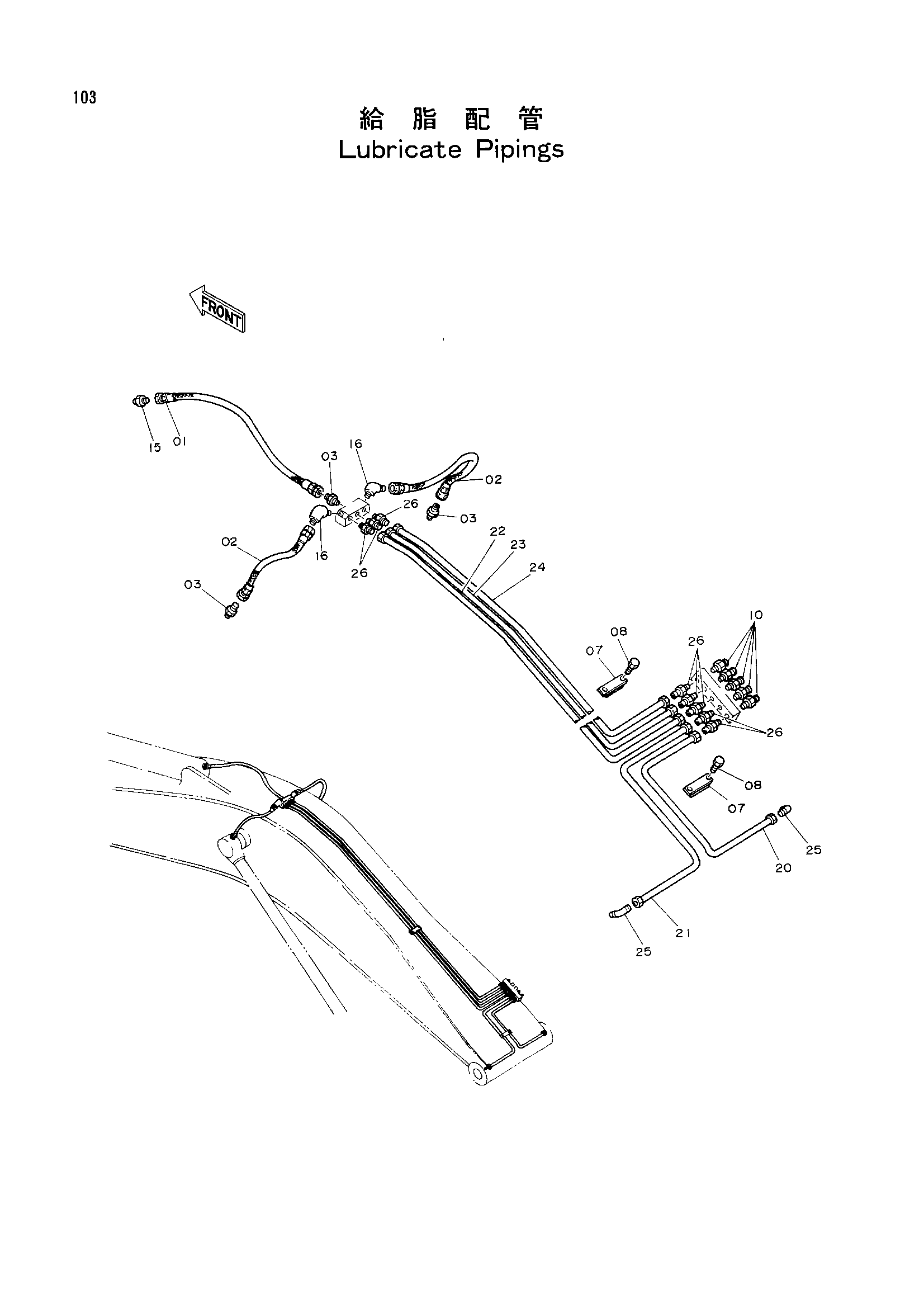

Смазка трубопроводы — HITACHI EX200

Заводская схема «Смазка трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4205360	Шланг	1
02	4205341	Шланг	2
03	4154651	Адаптер	3
07	4054024	Хомут	2
08	J901030	Болт	4
10	J75482	Штуцер	5
15	4154651	Адаптер	1
16	4154655	Угловой штуцер	2
20	4213554	Трубка	1
21	4213553	Трубка	1
22	3035632	Трубка	1
23	3035630	Трубка	1
24	3035631	Трубка	1
25	4130174	Штуцер трубки	2
26	4130169	Штуцер трубки	8

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
