Гидроцилиндр стрелы (правый) — HITACHI EX200

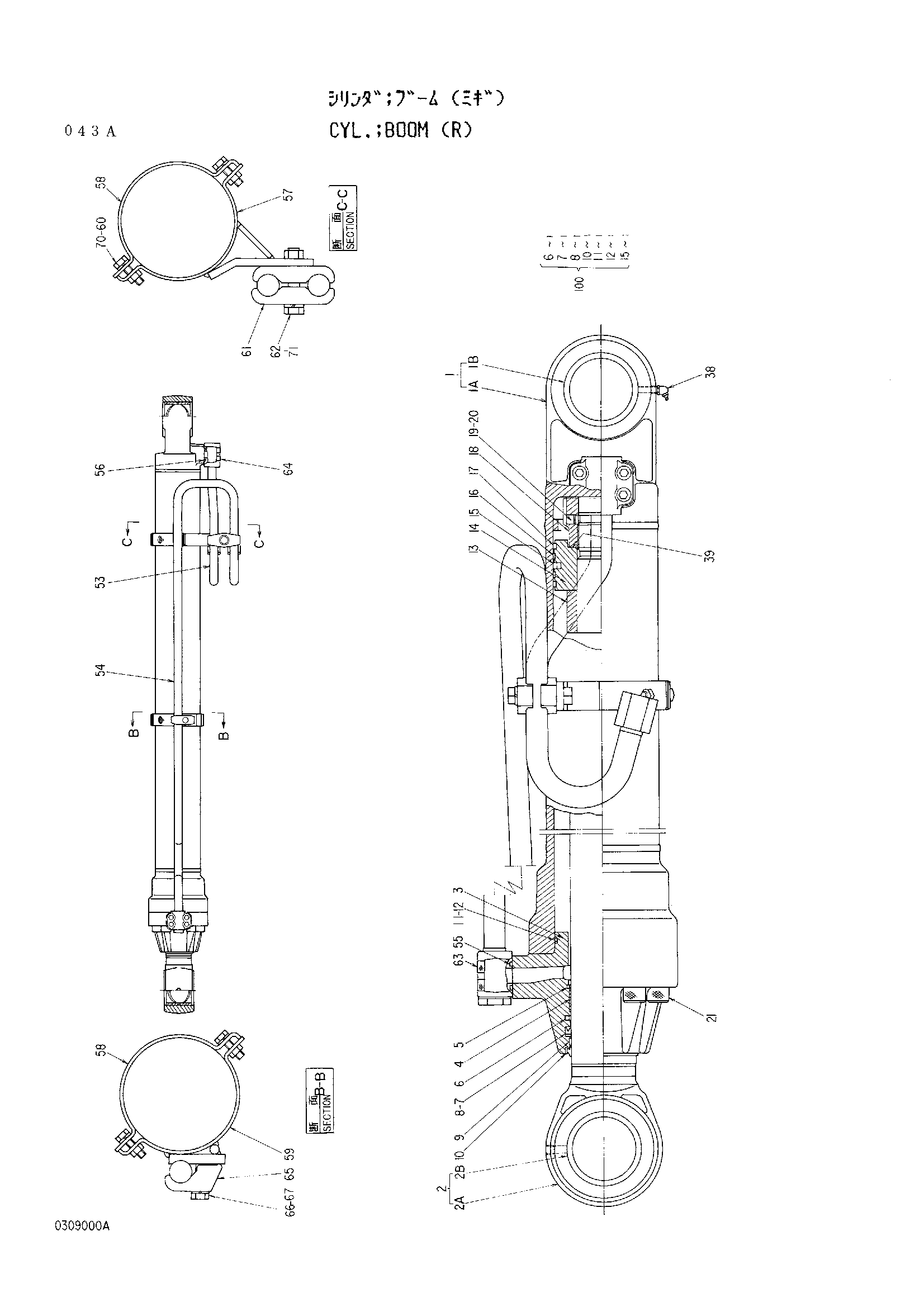

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4180276 | Гидроцилиндр стрелы | 1 | |
| 1-39 | 4205952 | Гидроцилиндр | 1 |
| 1 | 4228685 | Труба гидроцилиндра | 1 |
| 1A | 0309001 | Труба гидроцилиндра | 1 |
| 1B | 0208326 | Втулка пальца | 1 |
| 2 | 4228684 | Шток поршня | 1 |
| 2A | 0309002 | Шток поршня | 1 |
| 2B | 0208326 | Втулка пальца | 1 |
| 3 | 0309003 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0309005 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0309006 | Кольцо | 1 |
| 10 | 0208307 | Грязесъёмное кольцо | 1 |
| 11 | A811120 | Уплотнительное кольцо | 1 |
| 12 | 0223704 | Опорное кольцо | 1 |
| 13 | 0309007 | Амортизирующий подшипник | 1 |
| 14 | 0309008 | Поршень | 1 |
| 15 | 0223706 | Уплотнительное кольцо | 1 |
| 16 | 0309009 | Кольцо | 2 |
| 17 | 0223713 | Кольцо | 2 |
| 18 | 0309010 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0309012 | Болт с внутренним шестигранником | 8 |
| 38 | J75581 | Штуцер | 1 |
| 39 | 0309013 | Регулировочная шайба | 1 |
| 53 | 0309014 | Трубка | 1 |
| 54 | 0309015 | Трубка | 1 |
| 55 | 4506430 | Уплотнительное кольцо | 1 |
| 56 | 984614 | Уплотнительное кольцо | 1 |
| 57 | 0309016 | Лента | 1 |
| 58 | 0309017 | Лента | 2 |
| 59 | 0309018 | Лента | 1 |
| 60 | 0178820 | Болт | 4 |
| 61 | 0236915 | Держатель | 2 |
| 62 | 0259708 | Болт | 1 |
| 63 | 0309019 | Болт с внутренним шестигранником | 4 |
| 64 | 0309020 | Болт с внутренним шестигранником | 4 |
| 65 | 0309021 | Хомут трубки | 1 |
| 66 | 0309022 | Болт | 1 |
| 67 | 0208516 | Пружинная шайба | 1 |
| 70 | A590910 | Пружинная шайба | 4 |
| 71 | A590914 | Пружинная шайба | 1 |
| 100 | 4206018 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
