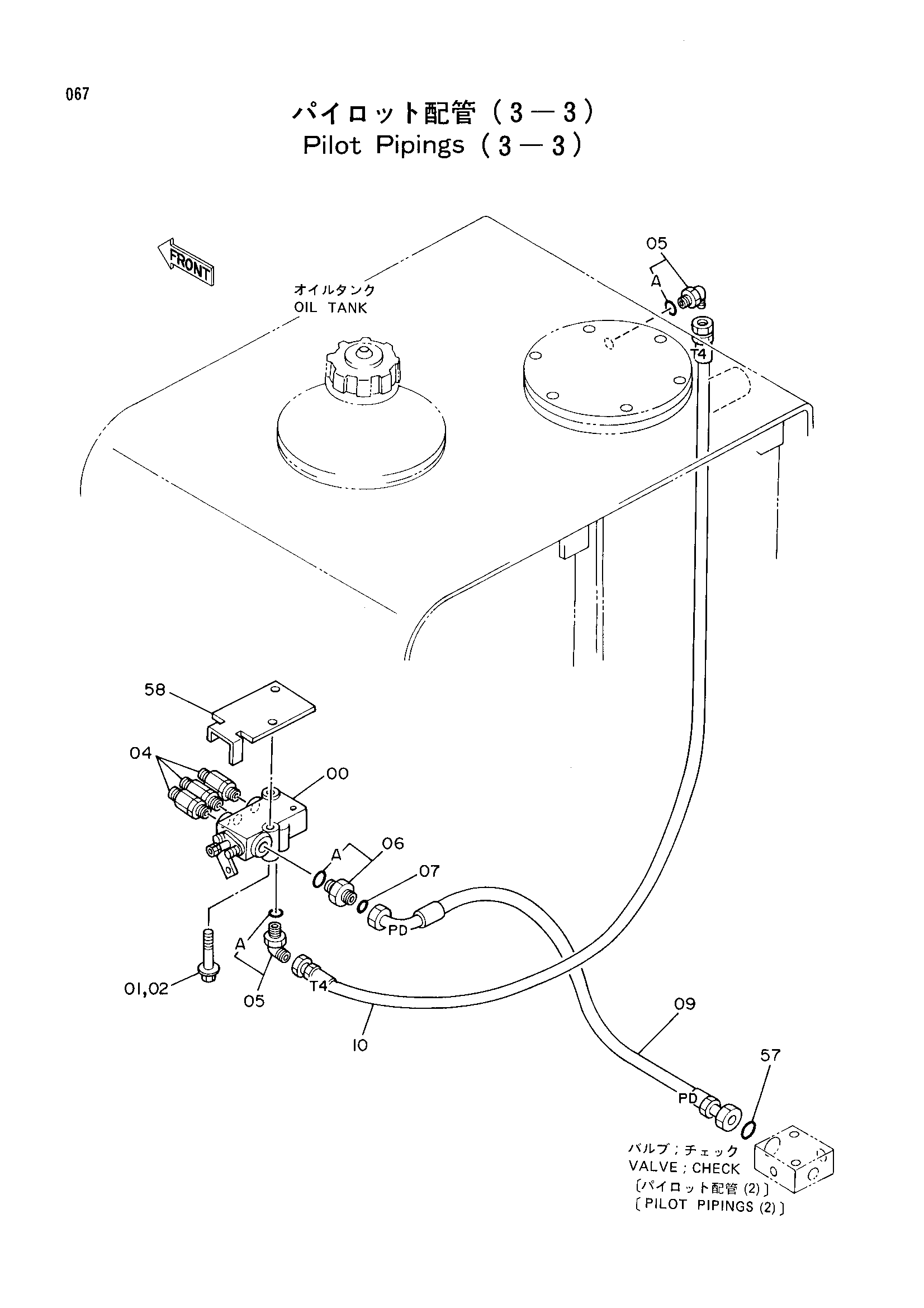

Пилотный трубопроводы (3-3) — HITACHI EX200
Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Запорный клапан | 1 |
| 01 | J011075 | Болт с шайбой | 2 |
| 01 | J901070 | Болт | 2 |
| 01 | J901075 замена: J011075 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 4188687 | Фильтр | 3 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4189602 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 1 |
| 09 | 4203124 | Нейлоновый шланг (PD) | 1 |
| 10 | 4203088 | Нейлоновый шланг (T4) | 1 |
| 57 | 4138938 | Уплотнительное кольцо | 1 |
| 58 | 4218688 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
