Шланг защита от разрыва клапан трубопроводы (стрела, рукоять) — HITACHI EX200

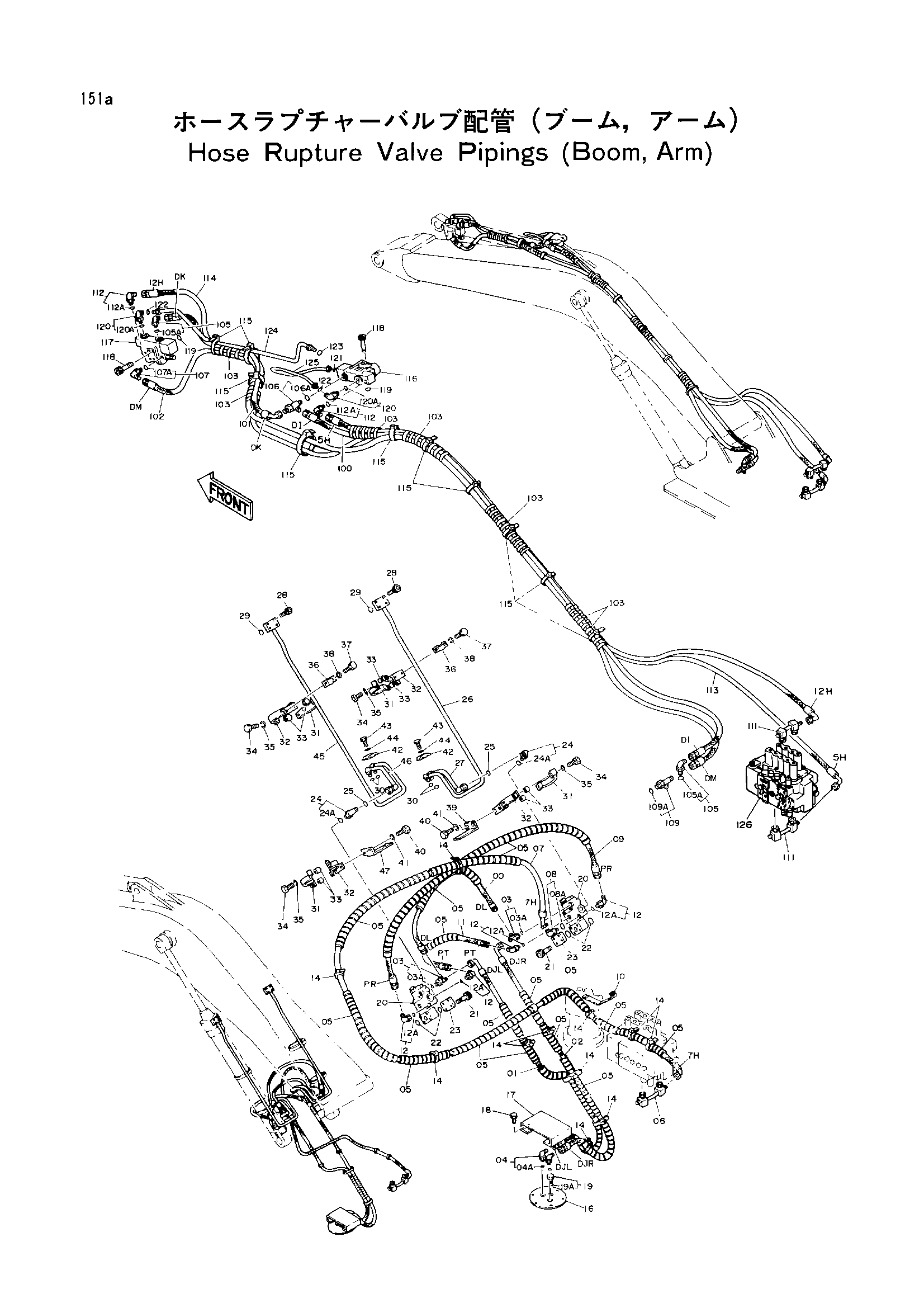

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела, рукоять)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4221296 | Шланг (DL) | 1 |
| 01 | 4225407 | Шланг (DJL) | 1 |
| 02 | 4225408 | Шланг (DJR) | 1 |
| 03 | 4221273 | Тройник | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4190246 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4044420 | Защитный кожух | 18 |
| 06 | 8039468 | Трубка | 1 |
| 07 | 4216464 | Нейлоновый шланг (7H) | 1 |
| 08 | 4156434 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4225411 | Нейлоновый шланг (PR) | 1 |
| 10 | 4224967 | Кронштейн | 1 |
| 11 | 4217308 | Шланг (PT) | 1 |
| 12 | 4154670 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 11 |
| 16 | 3041809 | LID | 1 |
| 17 | 4222251 | Крышка | 1 |
| 18 | J901025 | Болт | 4 |
| 19 | 4092534 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4201402 | Клапан шланг защита от разрыва | 2 |
| 21 | 4086072 | Болт с внутренним шестигранником | 8 |
| 22 | A811035 | Уплотнительное кольцо | 4 |
| 23 | 3039864 | Крышка | 2 |
| 24 | 4205391 | Угловой штуцер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4187328 | Уплотнительное кольцо | 2 |
| 26 | 8039409 | Трубка (правый) | 1 |
| 27 | 8039407 | Трубка (правый) | 1 |
| 28 | M341060 | Болт с внутренним шестигранником | 8 |
| 29 | A811030 | Уплотнительное кольцо | 2 |
| 30 | 4187308 | Уплотнительное кольцо | 4 |
| 31 | 8039404 | Хомут | 4 |
| 32 | 8039405 | Хомут | 4 |
| 33 | 4194153 | Втулка | 8 |
| 34 | J901035 | Болт | 8 |
| 35 | A590910 | Пружинная шайба | 8 |
| 36 | 4194152 | Хомут трубки | 2 |
| 37 | J901025 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 39 | 9728357 | Кронштейн (правый) | 1 |
| 40 | J901030 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | 4189859 | Хомут трубки | 2 |
| 43 | J901260 | Болт | 2 |
| 44 | A590912 | Пружинная шайба | 2 |
| 45 | 8039408 | Трубка (левый) | 1 |
| 46 | 8039406 | Трубка (левый) | 1 |
| 47 | 9728356 | Кронштейн (левый) | 1 |
| 100 | 4225410 | Нейлоновый шланг (DI) | 1 |
| 101 | 4216466 | Нейлоновый шланг (DK) | 1 |
| 102 | 4217311 | Нейлоновый шланг (DM) | 1 |
| 103 | 4044420 | Защитный кожух | 7 |
| 105 | 4154671 | Угловой штуцер | 2 |
| 105A | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 4205363 | Тройник | 1 |
| 106A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | 4154672 | Угловой штуцер | 1 |
| 107A | 4506418 | Уплотнительное кольцо | 1 |
| 109 | 4219347 | Тройник | 1 |
| 109A | 4509180 | Уплотнительное кольцо | 1 |
| 111 | 8039468 | Трубка | 2 |
| 112 | 4154671 | Угловой штуцер | 2 |
| 112A | 4509180 | Уплотнительное кольцо | 1 |
| 113 | 4225412 | Нейлоновый шланг (5H) | 1 |
| 114 | 4225477 | Нейлоновый шланг (12H) | 1 |
| 115 | 4055312 | Ленточный зажим | 10 |
| 116 | 4204084 | Клапан шланг защита от разрыва | 1 |
| 117 | 4207580 | Клапан шланг защита от разрыва | 1 |
| 118 | M341290 | Болт с внутренним шестигранником | 8 |
| 119 | A811035 | Уплотнительное кольцо | 2 |
| 120 | 4208474 | Угловой штуцер | 2 |
| 120A | 4506429 | Уплотнительное кольцо | 1 |
| 121 | 4187328 | Уплотнительное кольцо | 1 |
| 122 | 4187329 | Уплотнительное кольцо | 2 |
| 123 | 4187308 | Уплотнительное кольцо | 1 |
| 124 | 8039976 | Трубка | 1 |
| 125 | 8039901 | Трубка | 1 |
| 126 | 4210510 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
