Гусеничная рама — HITACHI EX200

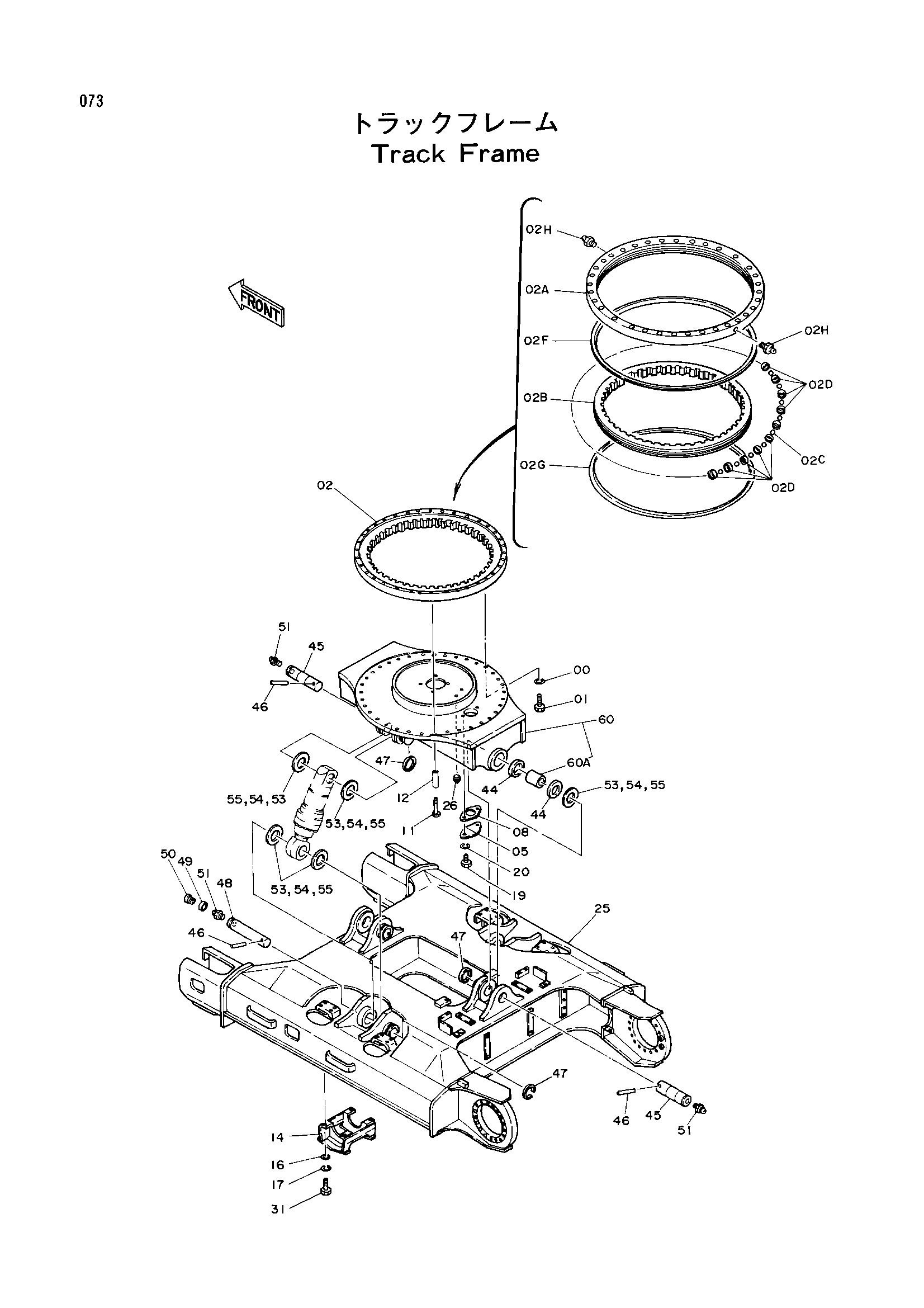

Заводская схема «Гусеничная рама» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590920 | Пружинная шайба | 20 |
| 01 | M122075 | Болт | 20 |
| 02 | 6007338 | Подшипник. свингкиркл в сборе | 1 |
| 02C | 4143796 | Шарик (1=121 детали) | 1 |
| 02D | 4127708 | Опора | 121 |
| 02F | 4188065 | Уплотнение | 1 |
| 02G | 4188066 | Уплотнение | 1 |
| 02H | J75481 | Штуцер | 2 |
| 05 | 4013896 | Крышка | 1 |
| 08 | 4510901 | Манжета | 1 |
| 11 | M122005 | Болт | 16 |
| 12 | 4182249 | Проставка | 16 |
| 14 | 8034435 | Защитный кожух | 2 |
| 16 | 4114405 | Шайба | 8 |
| 17 | A590916 | Пружинная шайба | 8 |
| 19 | J901220 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 25 | 5002311 | Гусеничная рама | 1 |
| 26 | 94-2024 | Пробка | 1 |
| 31 | 4219313 | Болт | 8 |
| 44 | 4067901 | Пылезащитное уплотнение | 4 |
| 45 | 3031131 | Палец | 4 |
| 46 | 4140825 | Палец | 6 |
| 47 | 4140823 | Кольцо | 6 |
| 48 | 3042397 | Палец | 2 |
| 49 | 4130686 | Втулка | 2 |
| 50 | 4105912 | Колпачок | 2 |
| 51 | J75481 | Штуцер | 6 |
| 53 | 4101280 | Регулировочная шайба 3.2 | 14 |
| 54 | 4142950 | Регулировочная шайба 2.3 | 6 |
| 55 | 4101281 | Регулировочная шайба 1.2 | 10 |
| 60 | 7020462 | Рама базовый | 1 |
| 60A | 3042396 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
