Двигатель платформа — HITACHI EX1900-6

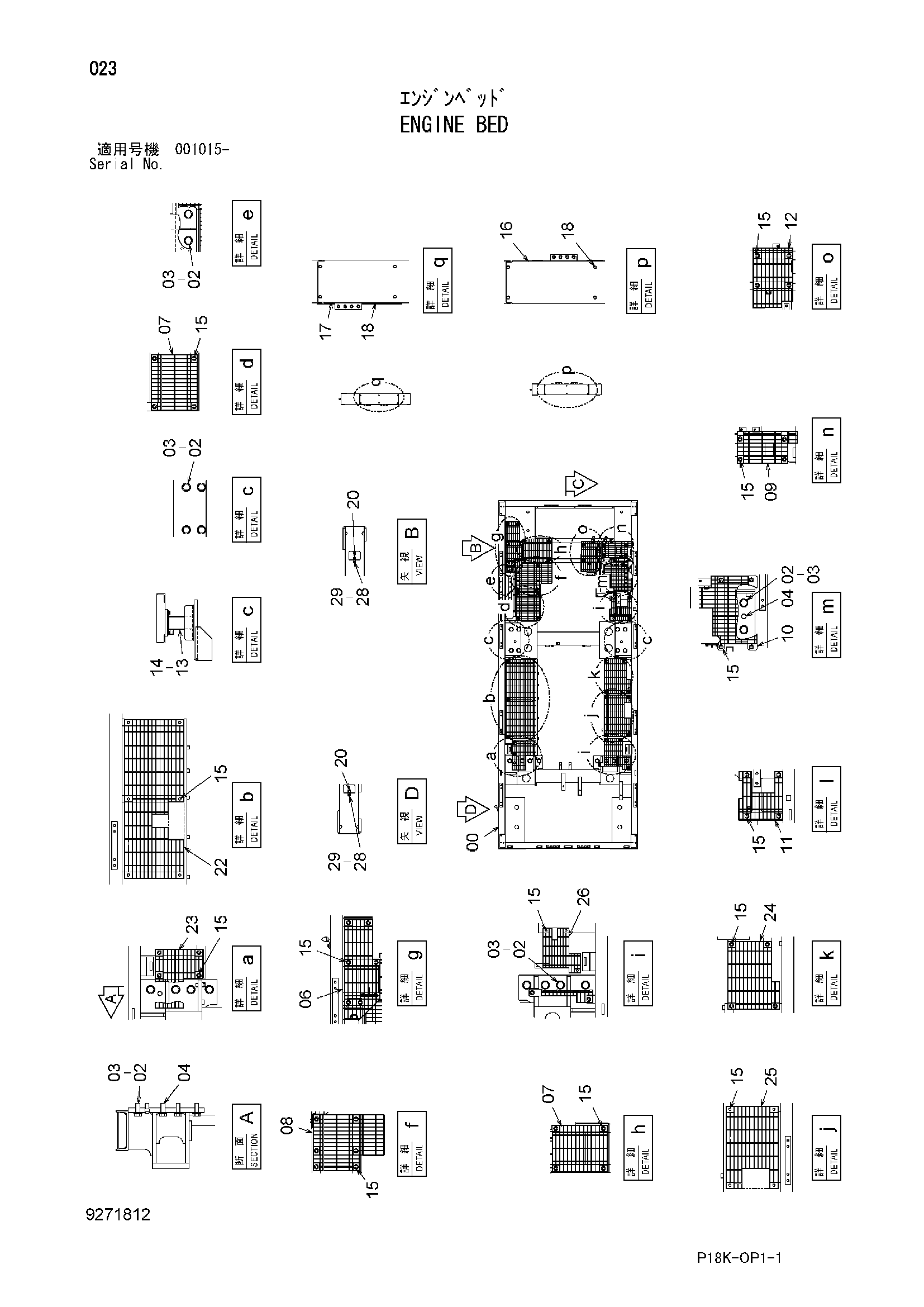

Заводская схема «Двигатель платформа» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J833080 | Болт | 20 |
| 03 | 4114408 | Шайба | 20 |
| 04 | 4350199 | Установочный штифт | 2 |
| 06 | 8084770 | Ступень | 1 |
| 07 | 9756957 | Ступень | 2 |
| 08 | 8084774 | Ступень | 1 |
| 09 | 9767377 | Ступень | 1 |
| 10 | 8108194 | Ступень | 1 |
| 11 | 8108195 | Ступень | 1 |
| 12 | 8084863 | Ступень | 1 |
| 13 | 8108193 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 2 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 58 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 4459218 | Крышка | 1 |
| 17 | 4459219 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 12 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4371411 | Ограничитель резиновый | 2 |
| 22 | 8115148 | Ступень | 1 |
| 23 | 8108257 | Ступень | 1 |
| 24 | 8108247 | Ступень | 1 |
| 25 | 8115149 | Ступень | 1 |
| 26 | 8115150 | Ступень | 1 |
| 28 | 9764506 | Кронштейн | 2 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
