Быстрый заправка трубопроводы — HITACHI EX1900-6

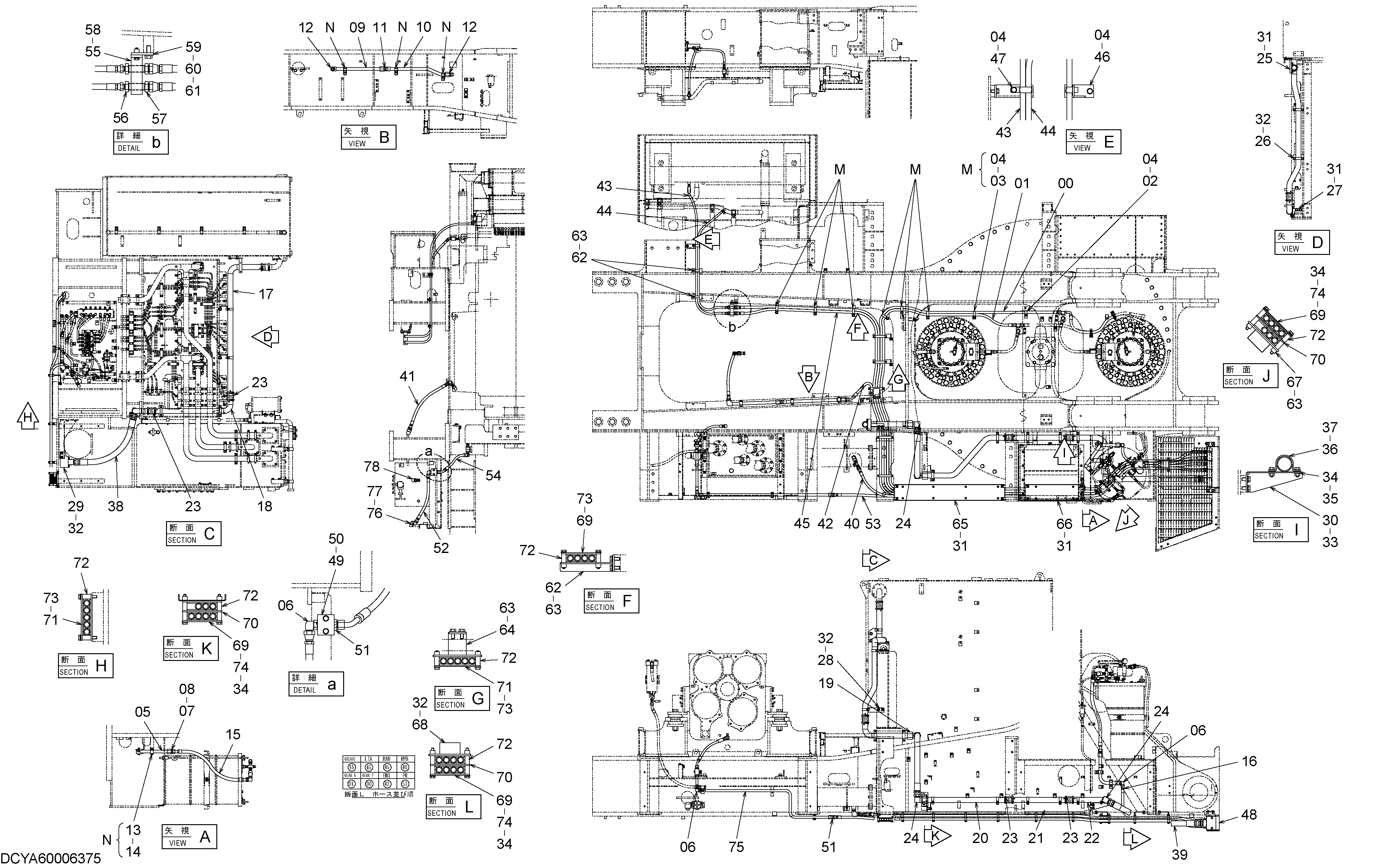

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4425285 | Шланг | 1 |
| 01 | 4358454 | Шланг | 1 |
| 02 | 4192035 | Зажим | 1 |
| 03 | 4411911 | Зажим | 7 |
| 04 | J271025 | Болт с шайбой | 13 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | YA40006016 | Трубка | 1 |
| 06 | A852366 | Угловой штуцер | 3 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853188 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 1 |
| 09 | 9767346 | Трубка | 1 |
| 10 | 9767347 | Трубка | 1 |
| 11 | 4042034 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4353111 | Адаптер | 2 |
| 13 | 4190127 | Хомут трубки | 5 |
| 14 | J271270 | Болт с шайбой | 5 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4242430 | Шланг | 1 |
| 16 | YA00009028 | Шланг | 1 |
| 17 | YA40006011 | Трубка | 1 |
| 18 | YA40006012 | Трубка | 1 |
| 19 | YA40006013 | Трубка | 1 |
| 20 | YA40006014 | Трубка | 1 |
| 21 | YA00008969 | Трубка | 1 |
| 22 | YA40006015 | Трубка | 1 |
| 23 | 4067833 | Муфта трубка | 4 |
| 23A | 4196261 | Уплотнение кольцо | 2 |
| 24 | 94-1408 | Угловой штуцер | 3 |
| 25 | YA40006007 | Кронштейн | 1 |
| 26 | YA40006006 | Кронштейн | 2 |
| 27 | YA40006009 | Кронштейн | 1 |
| 28 | YA40006008 | Кронштейн | 1 |
| 29 | YA40006004 | Кронштейн | 1 |
| 30 | YA00008946 | Кронштейн | 1 |
| 31 | J281225 | Болт с шайбой | 12 |
| 31A | J901225 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | J281230 | Болт с шайбой | 8 |
| 32A | J901230 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | J271225 | Болт с шайбой | 2 |
| 33A | J901225 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J222010 | Шайба | 20 |
| 35 | J950010 | Гайка | 2 |
| 36 | 4053865 | Хомут трубки | 13 |
| 37 | J271030 | Болт с шайбой | 26 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | YA00009031 | Шланг | 1 |
| 39 | YA00009032 | Шланг | 1 |
| 40 | YA00009029 | Шланг | 1 |
| 41 | 4658023 | Шланг | 1 |
| 42 | YA00009033 | Шланг | 1 |
| 43 | 4378001 | Шланг | 1 |
| 44 | YA00009034 | Шланг | 1 |
| 45 | YA00009035 | Шланг | 2 |
| 46 | 9767353 | Кронштейн | 1 |
| 47 | 4190266 | Зажим | 3 |
| 49 | 4382428 | Блок | 1 |
| 50 | J271070 | Болт с шайбой | 2 |
| 50A | J901070 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | A852166 | Адаптер | 2 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4373108 | Шланг | 1 |
| 53 | YA00009030 | Шланг | 1 |
| 54 | 4679700 | Шланг | 1 |
| 55 | 9767148 | Блок | 1 |
| 56 | 4317015 | Адаптер | 2 |
| 57 | 4221278 | Адаптер | 2 |
| 58 | J271040 | Болт с шайбой | 2 |
| 58A | J901040 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | YA40006005 | Кронштейн | 1 |
| 60 | J901640 | Болт | 2 |
| 61 | A590116 | Плоская шайба | 2 |
| 62 | YA40006000 | Хомут | 2 |
| 63 | J271230 | Болт с шайбой | 12 |
| 63A | J901230 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 64 | YA40005996 | Хомут | 1 |
| 65 | YA40005993 | Крышка | 1 |
| 66 | YA40005994 | Крышка | 1 |
| 67 | YA40006002 | Хомут | 1 |
| 68 | YA40006001 | Хомут | 2 |
| 69 | YA40005997 | Хомут | 17 |
| 70 | YA40005999 | Хомут | 9 |
| 71 | YA40005998 | Хомут | 5 |
| 72 | 4662135 | Проставка | 46 |
| 73 | J271065 | Болт с шайбой | 10 |
| 73A | J901065 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | J901002 | Болт | 18 |
| 75 | YA40006017 | Трубка | 1 |
| 76 | 4190126 | Хомут трубки | 3 |
| 77 | J271255 | Болт с шайбой | 3 |
| 77A | J901255 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 78 | 4208224 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
