Кондиционер трубопроводы (платформа) — HITACHI EX1900-6

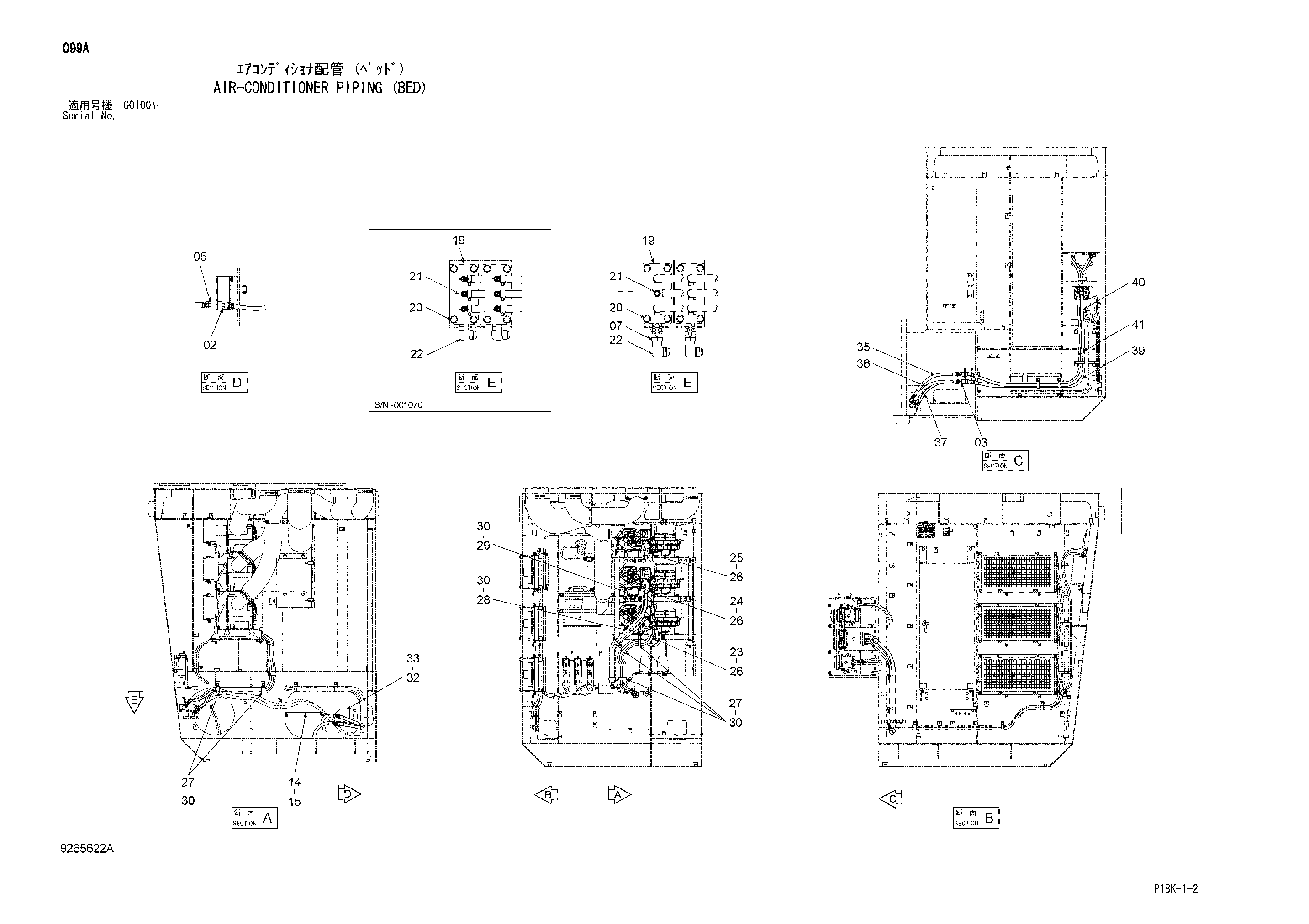

Заводская схема «Кондиционер трубопроводы (платформа)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852244 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852266 | Угловой штуцер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4193832 | Шаровой клапан | 2 |
| 14 | 9744697 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 19 | 4352252 | Блок | 2 |
| 20 | J271065 | Болт с шайбой | 8 |
| 20A | J901065 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4616739 | Клапан | 6 |
| 21 | 4649401 | Клапан | 6 |
| 22 | 4156433 | Угловой штуцер | 2 |
| 23 | 4353121 | Водяной шланг | 2 |
| 23 | 4718118 | Водяной шланг | 2 |
| 24 | 4652384 | Водяной шланг | 2 |
| 24 | 4718119 | Водяной шланг | 2 |
| 25 | 4652383 | Водяной шланг | 2 |
| 25 | 4718120 | Водяной шланг | 2 |
| 26 | 4514699 | Хомут шланга | 12 |
| 27 | 4193816 | Зажим | 5 |
| 28 | 4190265 | Зажим | 1 |
| 29 | 4190266 | Зажим | 1 |
| 30 | J271025 | Болт с шайбой | 5 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 8104714 | Панель | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4447217 | Шланг | 1 |
| 36 | 4447218 | Шланг | 1 |
| 37 | 4217382 | Шланг | 1 |
| 39 | 4652391 | Шланг | 1 |
| 40 | 4652390 | Шланг | 1 |
| 41 | 4652393 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
