Гидроцилиндр стрелы (погрузчик) — HITACHI EX1900-6

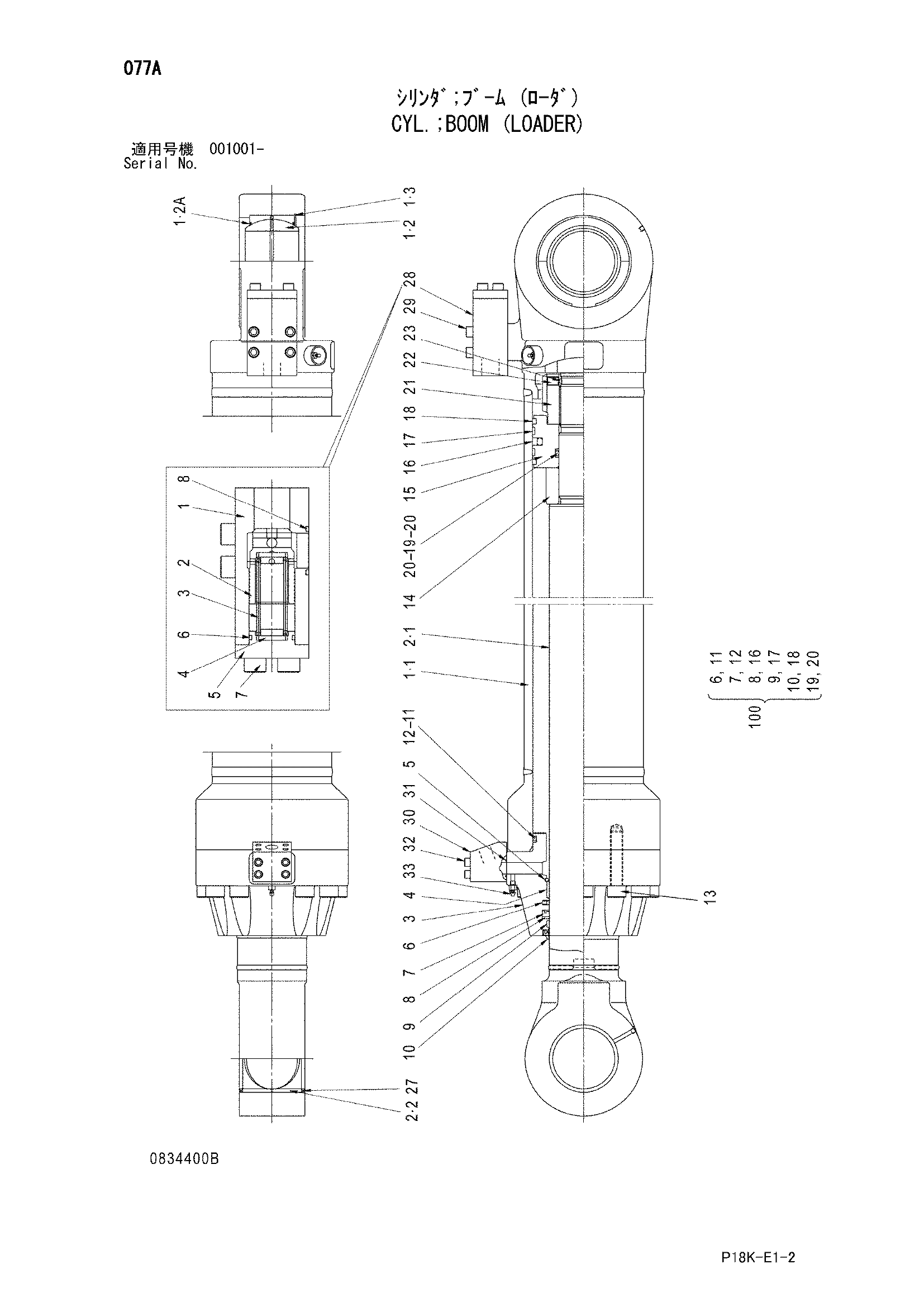

Заводская схема «Гидроцилиндр стрелы (погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4474729 | Гидроцилиндр стрелы | 1 | |
| 1 | 0834309 | Труба гидроцилиндра | 1 |
| 1-1 | 0834310 | Труба гидроцилиндра | 1 |
| 1-2 | 0336306 | Подшипник. спхерикал | 1 |
| 1-2A | 4295126 | Уплотнение | 2 |
| 1-3 | 0336307 | Стопорное кольцо | 1 |
| 2 | 0834303 | Шток поршня | 1 |
| 2-1 | 0834304 | Шток поршня | 1 |
| 2-2 | 0834305 | Втулка пальца | 1 |
| 3 | 0717803 | Головка гидроцилиндра | 1 |
| 4 | 0317704 | Втулка | 1 |
| 5 | 4389840 | Стопорное кольцо | 1 |
| 6 | 0964103 | Уплотнительное кольцо | 1 |
| 7 | 0859001 | U-образная манжета | 1 |
| 8 | 0317708 | Опорное кольцо | 1 |
| 9 | 0707803 | Направляющее кольцо | 1 |
| 10 | 0717807 | Грязесъёмное кольцо | 1 |
| 11 | A811270 | Уплотнительное кольцо | 1 |
| 12 | 0717203 | Опорное кольцо | 1 |
| 13 | 0317711 | Болт с внутренним шестигранником | 11 |
| 14 | 0336305 | Амортизирующий подшипник | 1 |
| 15 | 0706409 | Поршень | 1 |
| 16 | 4203613 | Уплотнительное кольцо | 1 |
| 17 | 0706410 | Направляющее кольцо | 2 |
| 18 | 4199801 | Направляющее кольцо | 2 |
| 19 | A811165 | Уплотнительное кольцо | 1 |
| 20 | 0317718 | Опорное кольцо | 2 |
| 21 | 0706411 | Гайка | 1 |
| 22 | 0706412 | Установочный винт | 1 |
| 23 | 0400216 | Стальной шарик | 1 |
| 27 | 4392354 | Пылезащитное уплотнение | 2 |
| 28 | 0834401 | Клапан словретурн | 1 |
| 28-1 | 0336310 | Корпус | 1 |
| 28-2 | 0604402 | Клапан словретурн | 1 |
| 28-3 | 0336312 | Пружина | 1 |
| 28-4 | 0336313 | Направляющая пружины | 2 |
| 28-5 | 0336314 | Пробка | 1 |
| 28-6 | A811055 | Уплотнительное кольцо | 1 |
| 28-7 | 0336315 | Болт с внутренним шестигранником | 4 |
| 28-8 | 4113161 | Уплотнительное кольцо | 1 |
| 29 | 0317604 | Болт с внутренним шестигранником | 4 |
| 30 | 0336309 | Соединение | 1 |
| 31 | 4069900 | Уплотнительное кольцо | 1 |
| 32 | 0242727 | Болт с внутренним шестигранником | 4 |
| 33 | 0643016 | Воздушный клапан | 2 |
| 100 | 4660813 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
