Пилотные гидролинии (насос) — HITACHI EX1900-6

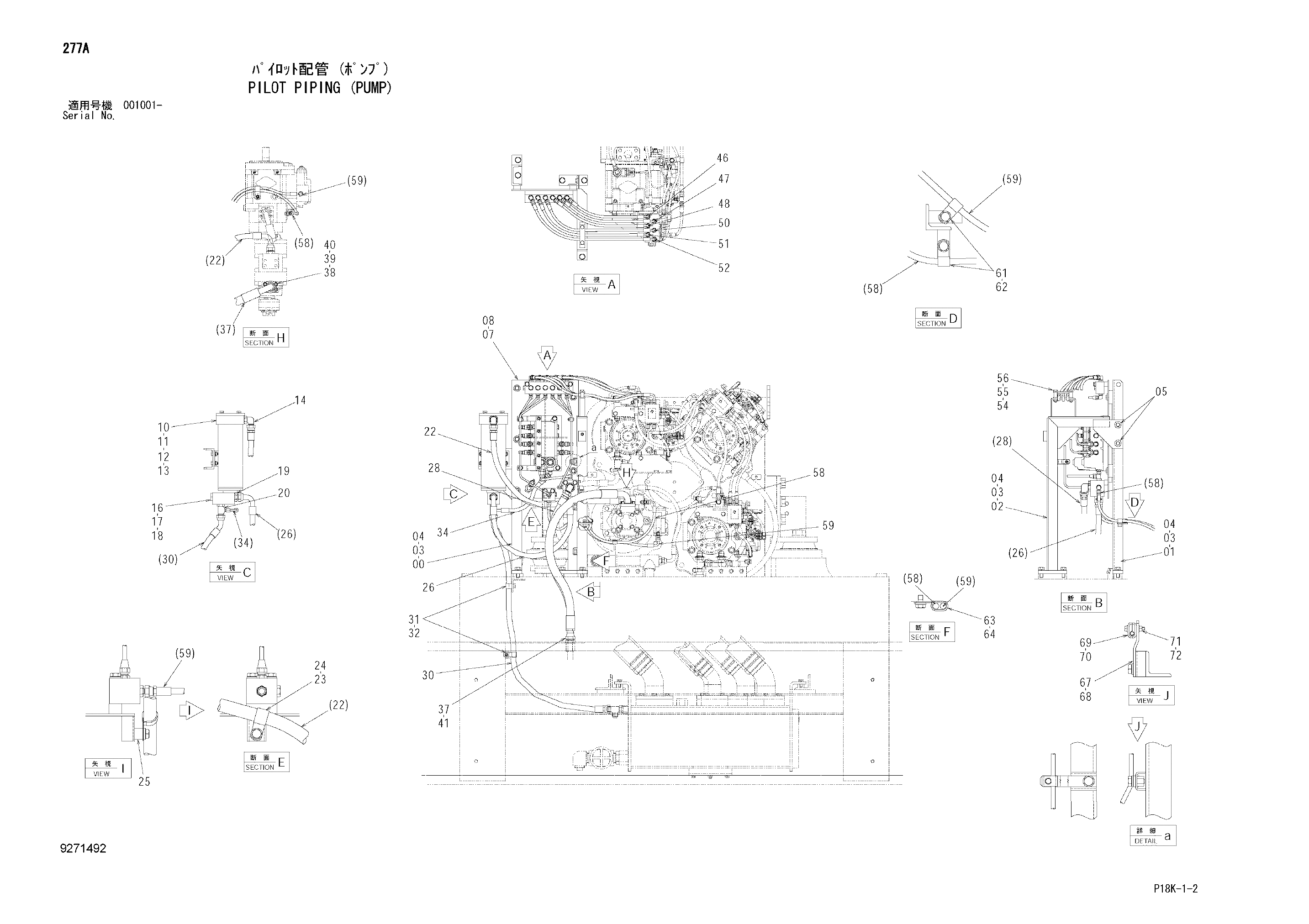

Заводская схема «Пилотные гидролинии (насос)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084877 | Кронштейн | 1 |
| 01 | 8083232 | Кронштейн | 1 |
| 02 | 8084873 | Кронштейн | 1 |
| 03 | J901640 | Болт | 6 |
| 04 | A590116 | Плоская шайба | 6 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 08 | J281025 | Болт с шайбой | 5 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 9140223 | Фильтр | 1 |
| 10A | 7029925 | Корпус | 1 |
| 10B | 3501404 | Фильтрующий элемент | 1 |
| 10C | 4094438 | Клапан | 1 |
| 10D | 4094439 | Пружина | 1 |
| 10E | 4219659 | Крышка | 1 |
| 10F | J271030 | Болт с шайбой | 4 |
| 10FA | J901030 | Болт | 1 |
| 10FB | J222010 | Шайба | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | A590110 | Плоская шайба | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | A852366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4348749 | Предохранительный клапан | 1 |
| 17 | 954493 | Уплотнительное кольцо | 1 |
| 18 | J271075 | Болт с шайбой | 2 |
| 18A | J901075 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4348798 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4348801 | Тройник | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4402713 | Шланг | 1 |
| 23 | 4190263 | Зажим | 1 |
| 24 | J271045 | Болт с шайбой | 1 |
| 24A | J901045 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4322539 | Проставка | 1 |
| 26 | 4458109 | Шланг | 1 |
| 28 | 4458110 | Шланг | 1 |
| 30 | 4458111 | Шланг | 1 |
| 31 | 4190263 | Зажим | 2 |
| 32 | J271030 | Болт с шайбой | 2 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4487172 | Шланг | 1 |
| 37 | 4458140 | Шланг | 1 |
| 38 | 966993 | Уплотнительное кольцо | 1 |
| 39 | 962453 | Разъёмный фланец | 2 |
| 40 | M341030 | Болт с внутренним шестигранником | 4 |
| 41 | 4187328 | Уплотнительное кольцо | 1 |
| 46 | 4330739 | Шланг | 1 |
| 47 | 4323282 | Шланг | 1 |
| 48 | 4458105 | Шланг | 1 |
| 50 | 4450109 | Шланг | 1 |
| 51 | 4306874 | Шланг | 1 |
| 52 | 4325107 | Шланг | 1 |
| 54 | 9744323 | Хомут | 1 |
| 55 | J271055 | Болт с шайбой | 2 |
| 55A | J901055 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 9761792 | Хомут | 1 |
| 58 | 4349512 | Шланг | 1 |
| 59 | 4249349 | Шланг | 1 |
| 61 | 4190275 | Зажим | 2 |
| 62 | J271030 | Болт с шайбой | 2 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4190292 | Зажим | 1 |
| 64 | J271016 | Болт с шайбой | 1 |
| 64A | J901016 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 67 | 4675105 | Кронштейн | 1 |
| 68 | J271025 | Болт с шайбой | 1 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | 9736515 | Хомут | 2 |
| 70 | J260635 | Болт с шайбой | 1 |
| 70A | J900635 | Болт | 1 |
| 70B | A590106 | Плоская шайба | 1 |
| 71 | M500605 | Гайка | 1 |
| 72 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
