Впускной выпускной трубопроводы — HITACHI EX1900-6

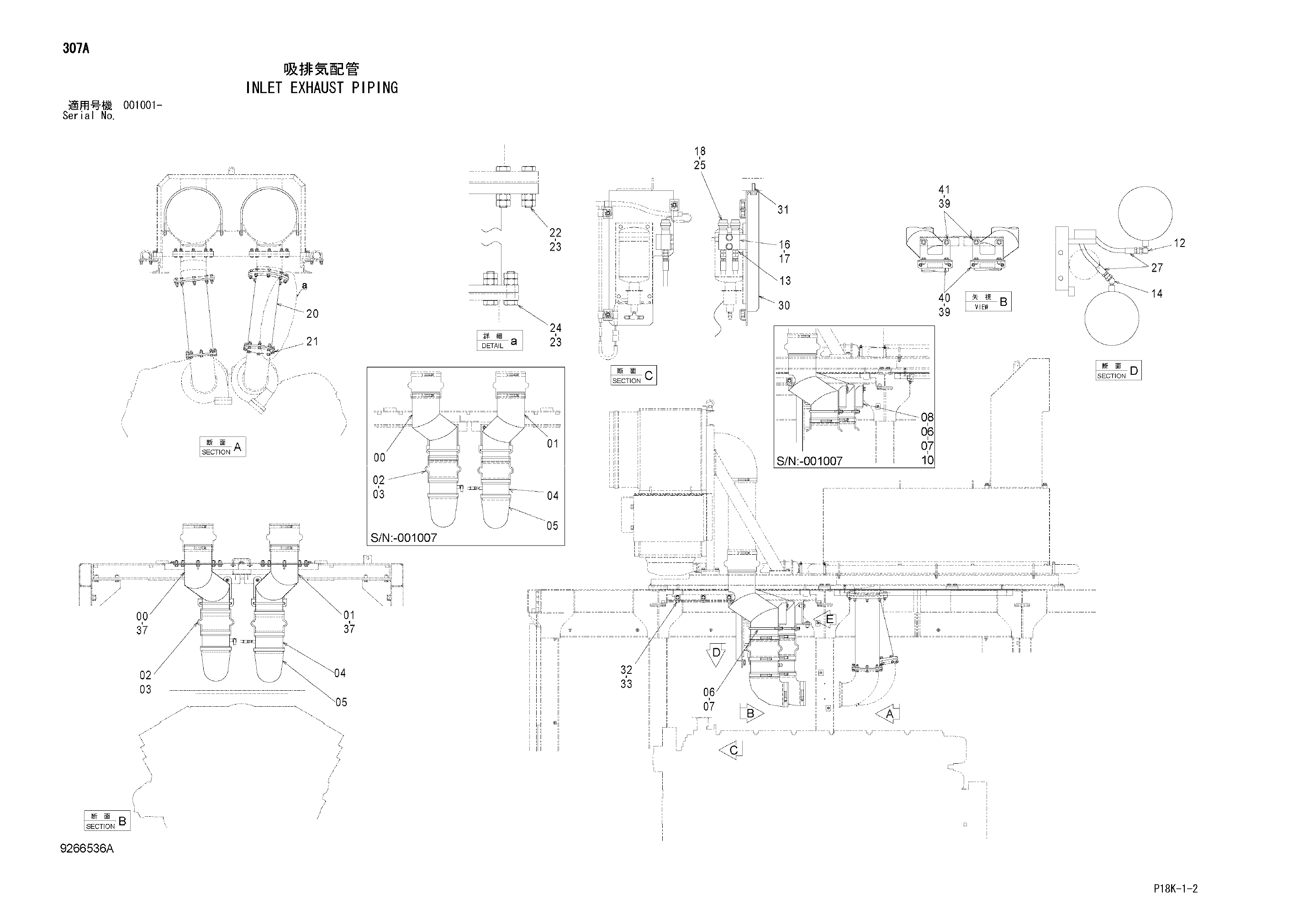

Заводская схема «Впускной выпускной трубопроводы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108502 | Трубка | 1 |
| 00 | 8114460 | Трубка | 1 |
| 01 | 8108503 | Трубка | 1 |
| 01 | 8114461 | Трубка | 1 |
| 02 | 4106891 | Резиновый шланг | 2 |
| 03 | 4282499 | Хомут шланга | 4 |
| 04 | 8062288 | Трубка | 2 |
| 05 | 4295089 | Воздушный шланг | 2 |
| 06 | 4275837 | U-образный болт | 2 |
| 07 | J950012 | Гайка | 8 |
| 08 | 9755981 | Кронштейн | 2 |
| 10 | J281240 | Болт с шайбой | 4 |
| 10A | J901240 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | 4115071 | Угловой штуцер | 1 |
| 13 | 94-1301 | Адаптер | 2 |
| 14 | 4196224 | Угловой штуцер | 1 |
| 16 | 4370130 | Блок | 1 |
| 17 | J271045 | Болт с шайбой | 2 |
| 17A | J901045 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4255811 | Адаптер | 2 |
| 20 | 4447520 | Трубка | 2 |
| 21 | 4348847 | Прокладка | 2 |
| 22 | J901050 | Болт | 16 |
| 23 | J950010 | Гайка | 64 |
| 24 | J901040 | Болт | 16 |
| 25 | 4419601 | Индикатор | 2 |
| 27 | 4652525 | Шланг | 2 |
| 30 | 8082756 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 2 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4190261 | Зажим | 3 |
| 33 | J271025 | Болт с шайбой | 3 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | J271230 | Болт с шайбой | 16 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 9769867 | Кронштейн | 2 |
| 40 | 9769868 | Кронштейн | 2 |
| 41 | J281235 | Болт с шайбой | 8 |
| 41A | J901235 | Болт | 1 |
| 41B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
