Насос управление панель — HITACHI EX1900-6

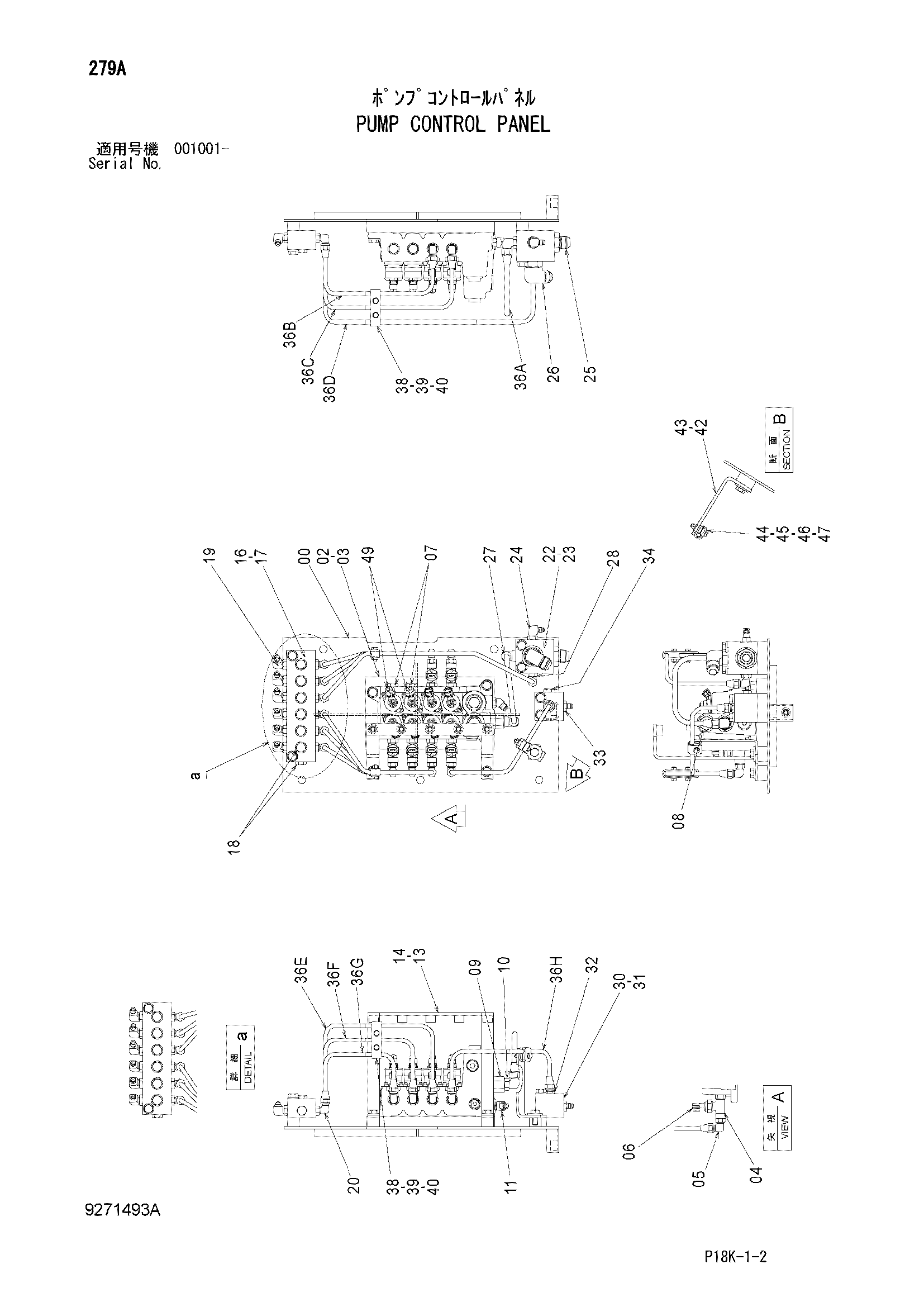

Заводская схема «Насос управление панель» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051862 | Панель | 1 |
| 02 | 9242460 замена: 9305228 | Электромагнитный клапан | 1 |
| 02 | 9305228 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4454002 | Тройник | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4293950 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885004 | Пробка | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4263452 | Переходник S | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4344046 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852223 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8103357 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 3071390 | Коллектор | 1 |
| 17 | J271060 | Болт с шайбой | 2 |
| 17A | J901060 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A885002 | Пробка | 7 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4293950 | Угловой штуцер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 3071377 | Коллектор | 1 |
| 23 | J271085 | Болт с шайбой | 2 |
| 23A | J901085 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | A852322 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852166 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A852366 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4344046 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4293950 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4352952 | Блок | 1 |
| 31 | J271070 | Болт с шайбой | 2 |
| 31A | J901070 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4255304 | Штуцер трубки | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A885002 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36A | 4663390 | Трубка | 1 |
| 36B | 4633391 | Трубка | 1 |
| 36C | 4663392 | Трубка | 1 |
| 36D | 4663393 | Трубка | 1 |
| 36E | 4663394 | Трубка | 1 |
| 36F | 4663398 | Трубка | 1 |
| 36G | 4663399 | Трубка | 1 |
| 36H | 4663400 | Трубка | 1 |
| 38 | 4344349 | Хомут | 4 |
| 39 | J260625 | Болт с шайбой | 4 |
| 39A | J900625 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 40 | M500605 | Гайка | 4 |
| 42 | 4672839 | Кронштейн | 1 |
| 43 | J281025 | Болт с шайбой | 1 |
| 43A | J901025 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 44 | 9736515 | Хомут | 2 |
| 45 | J260635 | Болт с шайбой | 1 |
| 45A | J900635 | Болт | 1 |
| 45B | A590106 | Плоская шайба | 1 |
| 46 | M500605 | Гайка | 1 |
| 47 | A590106 | Плоская шайба | 1 |
| 49 | 4677463 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
