Поручень — HITACHI EX1900-6

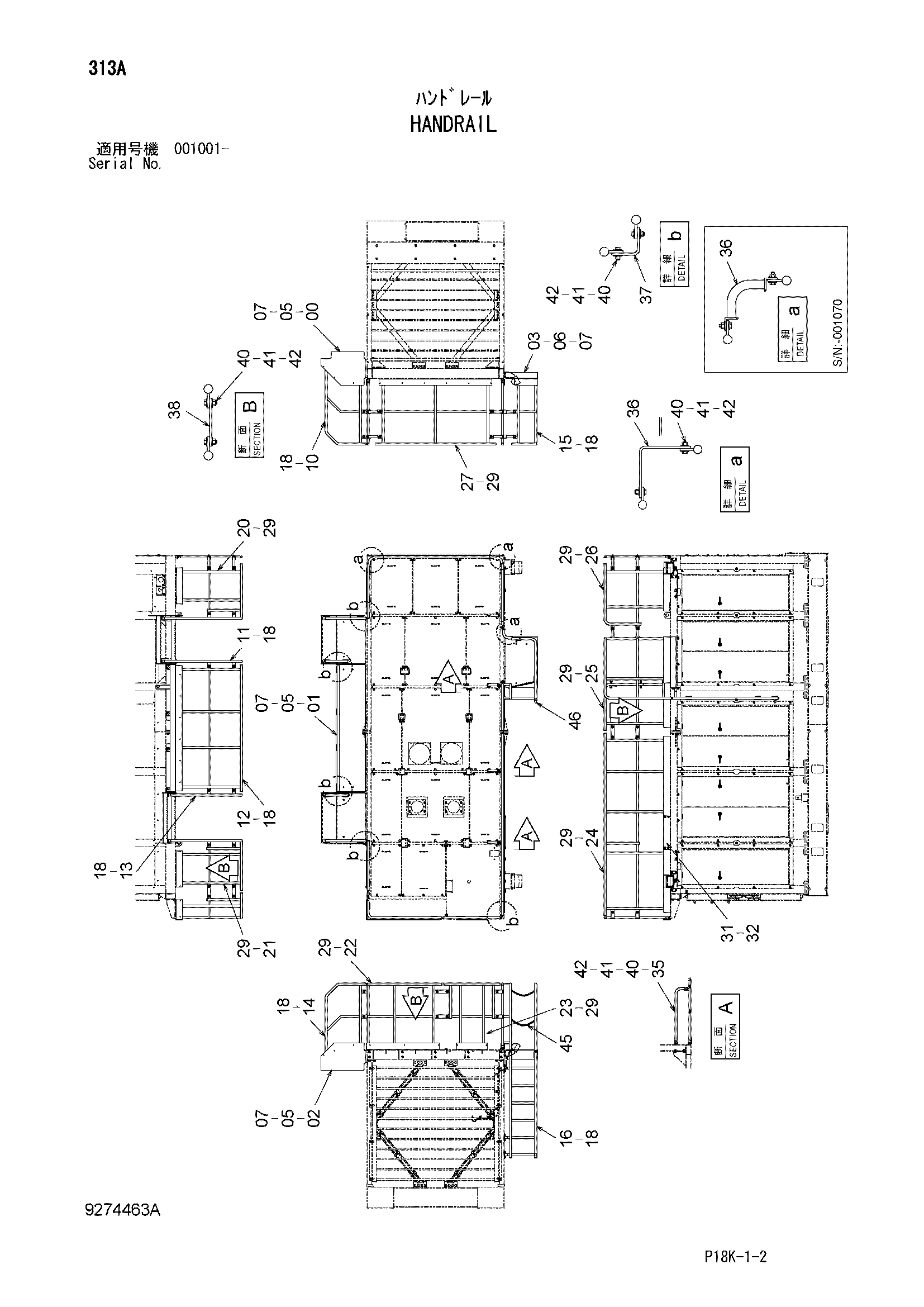

Заводская схема «Поручень» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046951 | Ступень | 1 |
| 01 | 7052381 | Крыло | 1 |
| 02 | 7052382 | Ступень | 1 |
| 03 | 7052383 | Крыло | 1 |
| 05 | J921635 | Болт | 18 |
| 06 | J921640 | Болт | 6 |
| 07 | J222016 | Шайба | 24 |
| 10 | 8097601 | Поручень | 1 |
| 11 | 8097602 | Поручень | 1 |
| 12 | 7052369 | Поручень | 1 |
| 13 | 8108569 | Поручень | 1 |
| 14 | 8108570 | Поручень | 1 |
| 15 | 7052376 | Поручень | 1 |
| 16 | 7052377 | Поручень | 1 |
| 18 | J271240 | Болт с шайбой | 38 |
| 18A | J901240 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 8083991 | Поручень | 1 |
| 21 | 8108571 | Поручень | 1 |
| 22 | 7053322 | Поручень | 1 |
| 23 | 8108572 | Поручень | 1 |
| 24 | 7052379 | Поручень | 1 |
| 25 | 7053088 | Поручень | 1 |
| 26 | 8108574 | Поручень | 1 |
| 27 | 8083995 | Поручень | 1 |
| 29 | J271230 | Болт с шайбой | 42 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4445055 | Стойка | 1 |
| 32 | J271230 | Болт с шайбой | 4 |
| 32A | J901230 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 35 | 9744411 | Трубка | 3 |
| 36 | 9744447 замена: 4717934 | Трубка | 6 |
| 36 | 4717934 | Пластина | 6 |
| 37 | 4434711 | Пластина | 10 |
| 38 | 4389687 | Пластина | 6 |
| 40 | J281240 | Болт с шайбой | 50 |
| 40A | J901240 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 41 | 4249324 | Шайба | 50 |
| 42 | J950012 | Гайка | 50 |
| 45 | 4382054 | Цепь | 2 |
| 46 | 4371411 | Ограничитель резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
