Гидролинии хода (5) — HITACHI EX1900-6

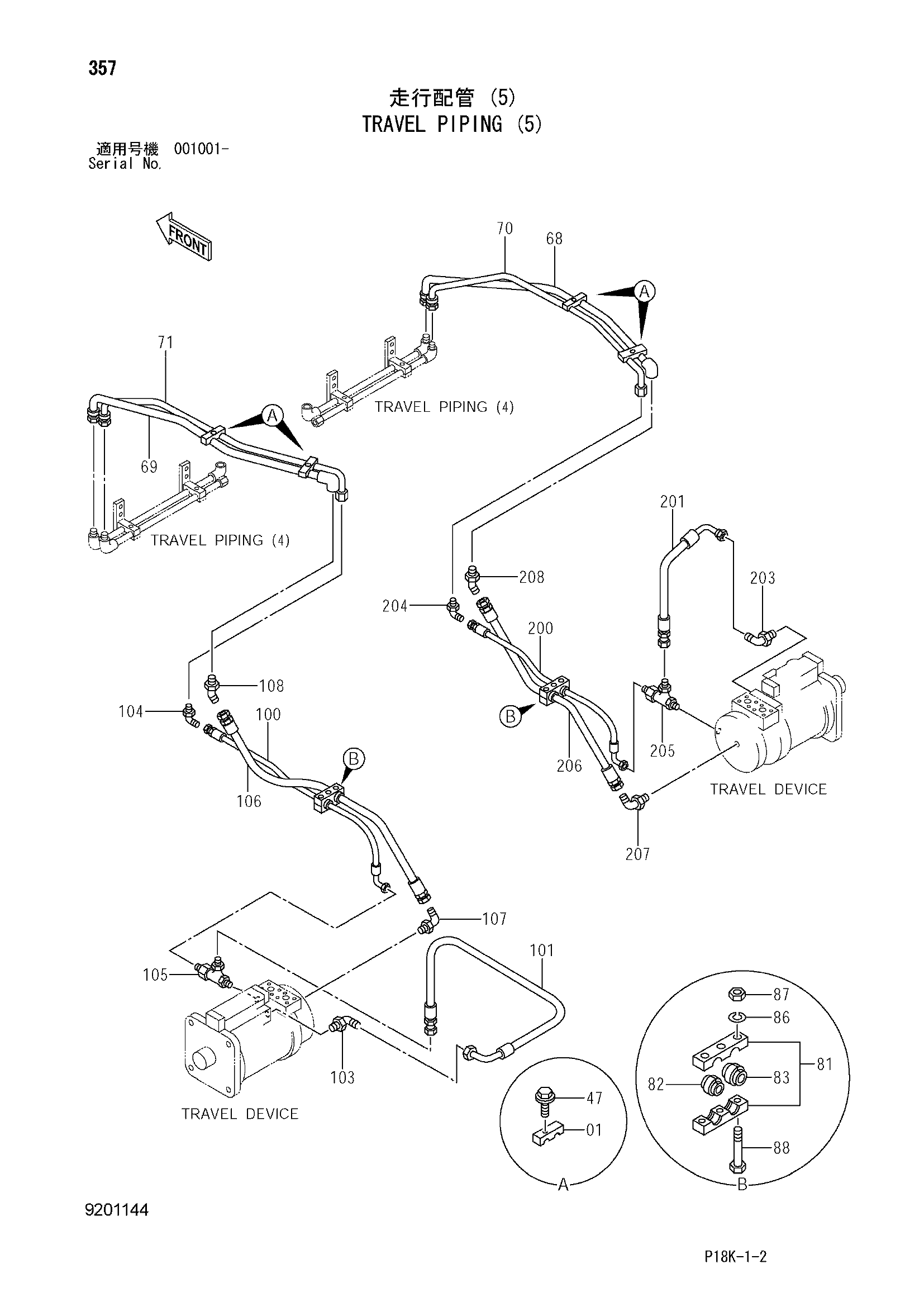

Заводская схема «Гидролинии хода (5)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4194917 | Хомут трубки | 4 |
| 47 | J271050 | Болт с шайбой | 4 |
| 47A | J901050 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 68 | 8068988 | Трубка | 1 |
| 69 | 8068989 | Трубка | 1 |
| 70 | 8068986 | Трубка | 1 |
| 71 | 8068987 | Трубка | 1 |
| 81 | 4192414 | Хомут | 2 |
| 82 | 4192410 | Втулка | 2 |
| 83 | 4192411 | Втулка | 2 |
| 86 | A590910 | Пружинная шайба | 6 |
| 87 | J950010 | Гайка | 6 |
| 88 | J901000 | Болт | 6 |
| 100 | 4313252 | Шланг | 1 |
| 101 | 4313243 | Шланг | 1 |
| 103 | A852322 | Угловой штуцер | 1 |
| 103A | 957366 | Уплотнительное кольцо | 1 |
| 104 | A852332 | Угловой штуцер | 1 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | A852422 | Тройник | 1 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
| 106 | 4385683 | Шланг | 1 |
| 107 | A852366 | Угловой штуцер | 1 |
| 107A | 4506424 | Уплотнительное кольцо | 1 |
| 108 | A852266 | Угловой штуцер | 1 |
| 108A | 4506424 | Уплотнительное кольцо | 1 |
| 200 | 4313252 | Шланг | 1 |
| 201 | 4249350 | Шланг | 1 |
| 203 | A852322 | Угловой штуцер | 1 |
| 203A | 957366 | Уплотнительное кольцо | 1 |
| 204 | A852332 | Угловой штуцер | 1 |
| 204A | 4509180 | Уплотнительное кольцо | 1 |
| 205 | A852422 | Тройник | 1 |
| 205A | 957366 | Уплотнительное кольцо | 1 |
| 206 | 4385683 | Шланг | 1 |
| 207 | A852366 | Угловой штуцер | 1 |
| 207A | 4506424 | Уплотнительное кольцо | 1 |
| 208 | A852266 | Угловой штуцер | 1 |
| 208A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
