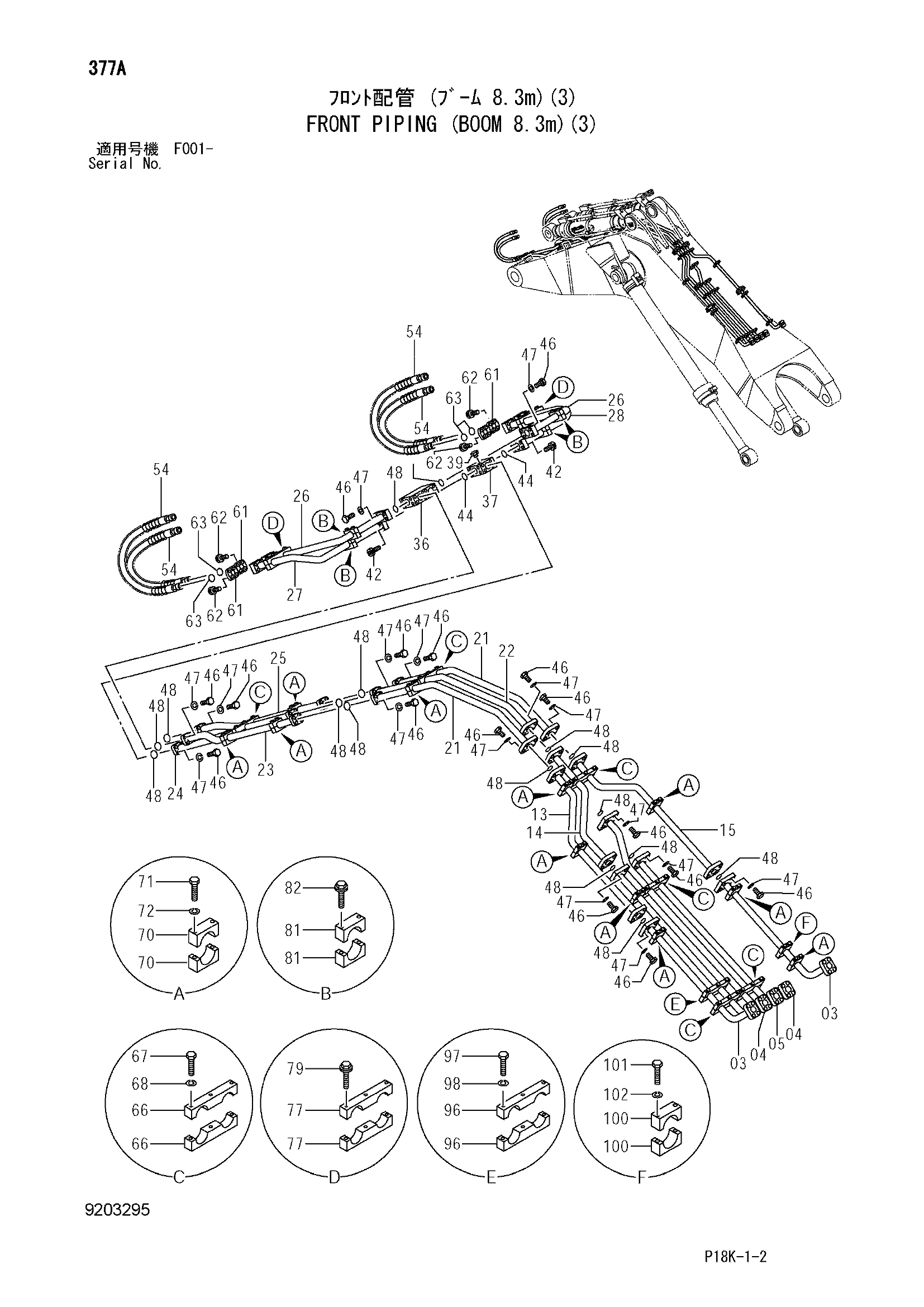

Гидролинии рабочего оборудования (стрела 8.3m)(3) — HITACHI EX1900-6

Заводская схема «Гидролинии рабочего оборудования (стрела 8.3m)(3)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8063456	Трубка	2
04	8065591	Трубка	2
05	8065592	Трубка	1
13	8065599	Трубка	1
14	8065600	Трубка	1
15	8065598	Трубка	1
21	8065601	Трубка	2
22	8065602	Трубка	1
23	8065603	Трубка	1
24	8065605	Трубка	1
25	8065604	Трубка	1
26	8063535	Трубка	2
27	8057334	Трубка	1
28	8057333	Трубка	1
36	4192970	Коллектор	1
37	3033046	Блок	1
39	4093624	Пробка	1
42	M341650	Болт с внутренним шестигранником	8
44	4510169	Уплотнительное кольцо	2
46	J912070	Болт	64
47	A590920	Пружинная шайба	64
48	4510170	Уплотнительное кольцо	16
54	4347824	Шланг	4
61	4075854	Разъёмный фланец	8
62	M341650	Болт с внутренним шестигранником	16
63	4510169	Уплотнительное кольцо	4
66	4357286	Хомут трубки	12
67	J901402	Болт	18
68	A590914	Пружинная шайба	18
70	4357265	Хомут трубки	22
71	J901402	Болт	22
72	A590914	Пружинная шайба	22
77	4372836	Хомут трубки	4
79	J271295	Болт с шайбой	6
79A	J901295	Болт	1
79B	J222012	Шайба	1
81	4342723	Хомут трубки	8
82	J271295	Болт с шайбой	8
82A	J901295	Болт	1
82B	J222012	Шайба	1
96	4357286	Хомут трубки	2
97	J901402	Болт	3
98	A590914	Пружинная шайба	3
100	4357265	Хомут трубки	2
101	J901402	Болт	2
102	A590914	Пружинная шайба	2
