Задний монитор — HITACHI EX1900-6

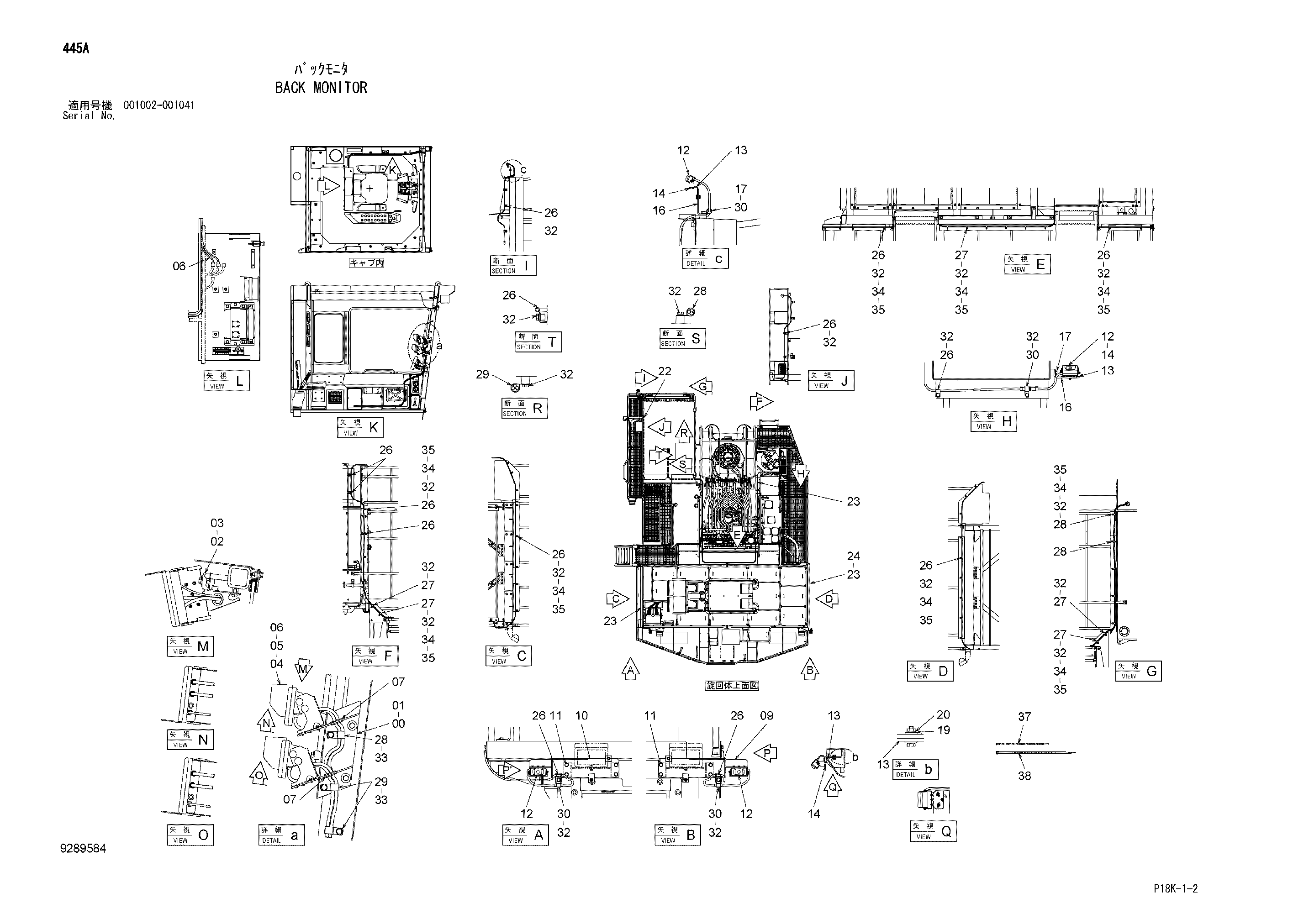

Заводская схема «Задний монитор» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112271 | Кронштейн | 1 |
| 01 | J281020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 4190124 | Хомут трубки | 2 |
| 03 | J271045 | Болт с шайбой | 2 |
| 03A | J901045 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4679750 | Монитор | 2 |
| 05 | J460512 | Винт с шайбой | 10 |
| 06 | 4681235 | Жгут проводов | 1 |
| 07 | 4146559 | Резиновая втулка | 2 |
| 09 | 8077961 | Кронштейн | 1 |
| 10 | 8077959 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 8 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4660608 | Камера | 4 |
| 13 | 4659177 | Кронштейн | 4 |
| 14 | J460512 | Винт с шайбой | 12 |
| 16 | 3091772 | Кронштейн | 2 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | J222006 | Шайба | 12 |
| 20 | A590105 | Плоская шайба | 12 |
| 22 | 4680002 | Жгут проводов | 1 |
| 23 | 4665698 | Жгут проводов | 3 |
| 24 | 4680242 | Жгут проводов | 1 |
| 26 | 4190261 | Зажим | 42 |
| 27 | 4192018 | Зажим | 10 |
| 28 | 4190277 | Зажим | 9 |
| 29 | 4191263 | Зажим | 3 |
| 30 | 4190273 | Зажим | 4 |
| 32 | J271025 | Болт с шайбой | 57 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271020 | Болт с шайбой | 3 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | A590110 | Плоская шайба | 38 |
| 35 | J950010 | Гайка | 38 |
| 37 | 4055312 | Ленточный зажим | 20 |
| 38 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
