Детали гидромолота (передний) — HITACHI EX1900-6

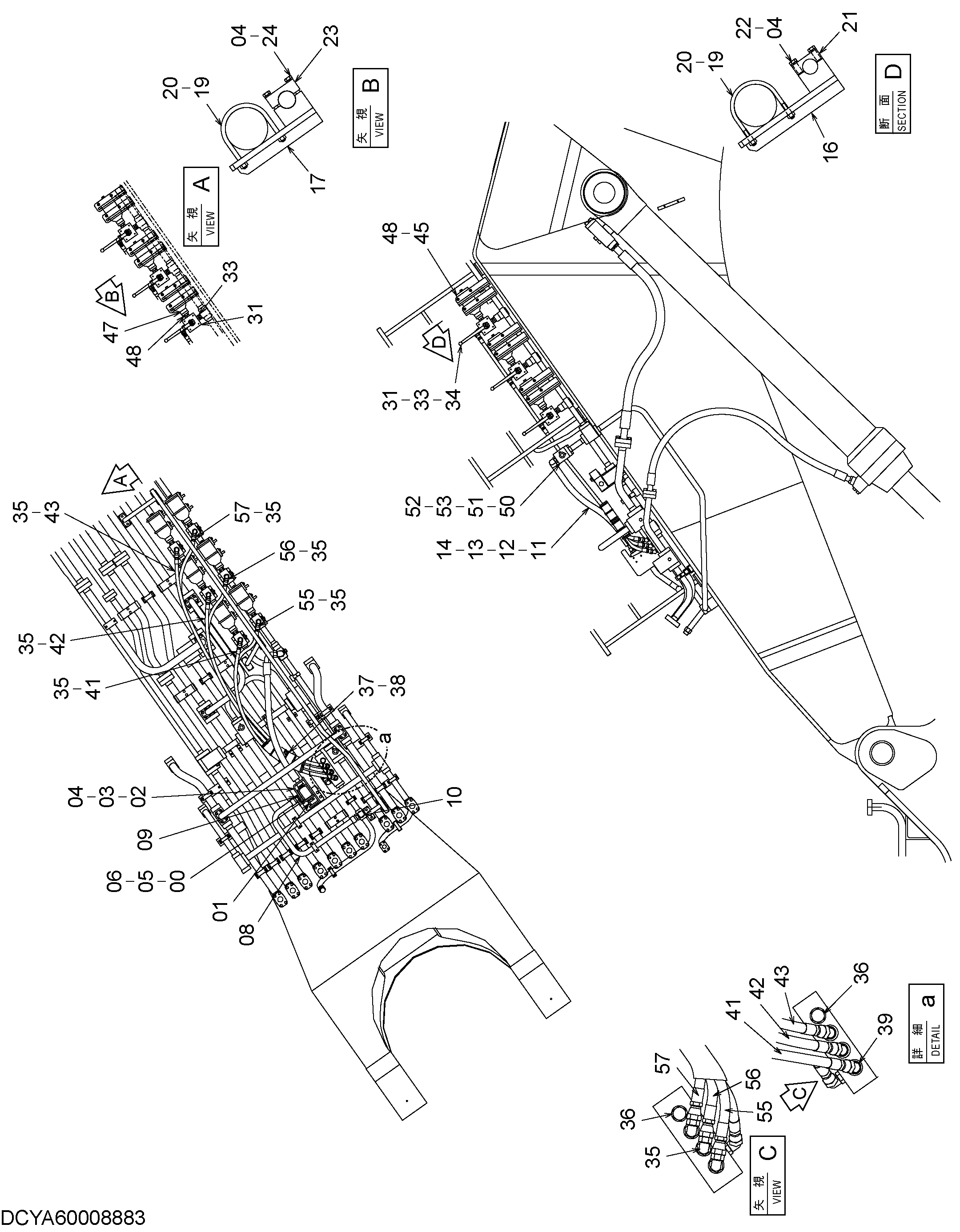

Заводская схема «Детали гидромолота (передний)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4632147 | Предохранительный клапан | 1 |
| 01 | 94-2022 | Пробка | 1 |
| 02 | 8069311 | Кронштейн | 1 |
| 03 | 4357359 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 28 |
| 05 | 4350628 | Болт | 3 |
| 06 | A590110 | Плоская шайба | 3 |
| 08 | 8067658 | Трубка | 1 |
| 09 | 94-1306 | Адаптер | 1 |
| 10 | 94-1406 | Угловой штуцер | 1 |
| 11 | 4378846 | Шланг | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 2 |
| 13 | 4318136 | Адаптер | 1 |
| 14 | A853300 | Угловой штуцер | 1 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 8067720 | Кронштейн | 6 |
| 17 | 8067719 | Кронштейн | 6 |
| 19 | 4289010 | U-образный болт | 12 |
| 20 | J950012 | Гайка | 48 |
| 21 | 4334364 | Хомут трубки | 6 |
| 22 | 4718541 | Болт | 12 |
| 23 | 4342723 | Хомут трубки | 6 |
| 24 | 4203146 | Болт | 12 |
| 31 | 4378140 | Шаровой клапан | 6 |
| 33 | 4276851 | Адаптер | 6 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4378794 | Переходник S | 3 |
| 35 | 4065118 | Угловой штуцер | 9 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4174542 | Пробка | 2 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4155962 | Резиновая прокладка | 2 |
| 38 | 4121859 | Ленточный зажим | 6 |
| 39 | 4102237 | Угловой штуцер | 3 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4379465 | Шланг | 1 |
| 42 | 4379467 | Шланг | 1 |
| 43 | 4379469 | Шланг | 1 |
| 45 | 4461979 | Гидроаккумулятор | 3 |
| 47 | 4633319 | Гидроаккумулятор | 3 |
| 48 | 4224932 | Адаптер | 6 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 9763869 | Трубка | 1 |
| 51 | 4508805 | Уплотнительное кольцо | 1 |
| 52 | 4450612 | Клапан | 1 |
| 53 | 4146848 | Болт с внутренним шестигранником | 4 |
| 55 | 4379466 | Шланг | 1 |
| 56 | 4379468 | Шланг | 1 |
| 57 | 4379470 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
