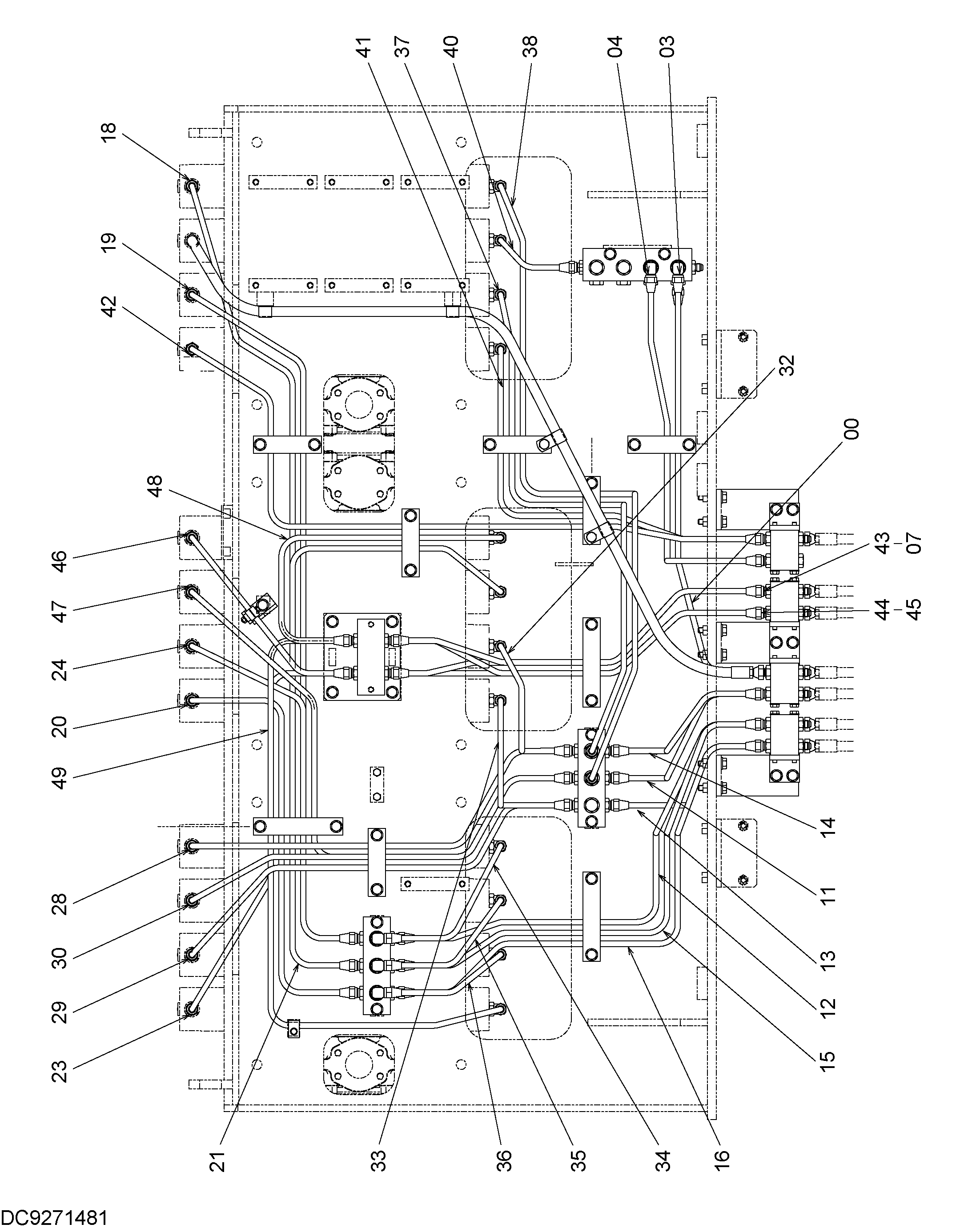

PILOT PIPING (CONTROL VALVE) (BACKHOE) (2) — HITACHI EX1900-6
Заводская схема «PILOT PIPING (CONTROL VALVE) (BACKHOE) (2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462197 | Трубка | 1 |
| 03 | 4462200 | Трубка | 1 |
| 04 | 4462201 | Трубка | 1 |
| 07 | 4462204 | Трубка | 1 |
| 11 | 4462207 | Трубка | 1 |
| 12 | 3093295 | Трубка | 1 |
| 13 | 4663343 | Трубка | 1 |
| 14 | 4462209 | Трубка | 1 |
| 15 | 3093296 | Трубка | 1 |
| 16 | 3093297 | Трубка | 1 |
| 18 | 4462211 | Трубка | 1 |
| 19 | 4462212 | Трубка | 1 |
| 20 | 4462213 | Трубка | 1 |
| 21 | 3093298 | Трубка | 1 |
| 23 | 3109376 | Трубка | 1 |
| 24 | 3093300 | Трубка | 1 |
| 28 | 4462215 | Трубка | 1 |
| 29 | 4462216 | Трубка | 1 |
| 30 | 4462217 | Трубка | 1 |
| 32 | 4675350 | Трубка | 1 |
| 33 | 4675351 | Трубка | 1 |
| 34 | 4462219 | Трубка | 1 |
| 35 | 4462220 | Трубка | 1 |
| 36 | 4462221 | Трубка | 1 |
| 37 | 3093306 | Трубка | 1 |
| 38 | 3093307 | Трубка | 1 |
| 40 | 4462223 | Трубка | 1 |
| 41 | 3109377 | Трубка | 1 |
| 42 | 3109378 | Трубка | 1 |
| 43 | 4634148 | Трубка | 1 |
| 44 | 4634149 | Трубка | 1 |
| 45 | 4634150 | Трубка | 1 |
| 46 | 4663344 | Трубка | 1 |
| 47 | 3104540 | Трубка | 1 |
| 48 | 3109379 | Трубка | 1 |
| 49 | 3109380 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
