Впускной выпускной устройство — HITACHI EX1900-6

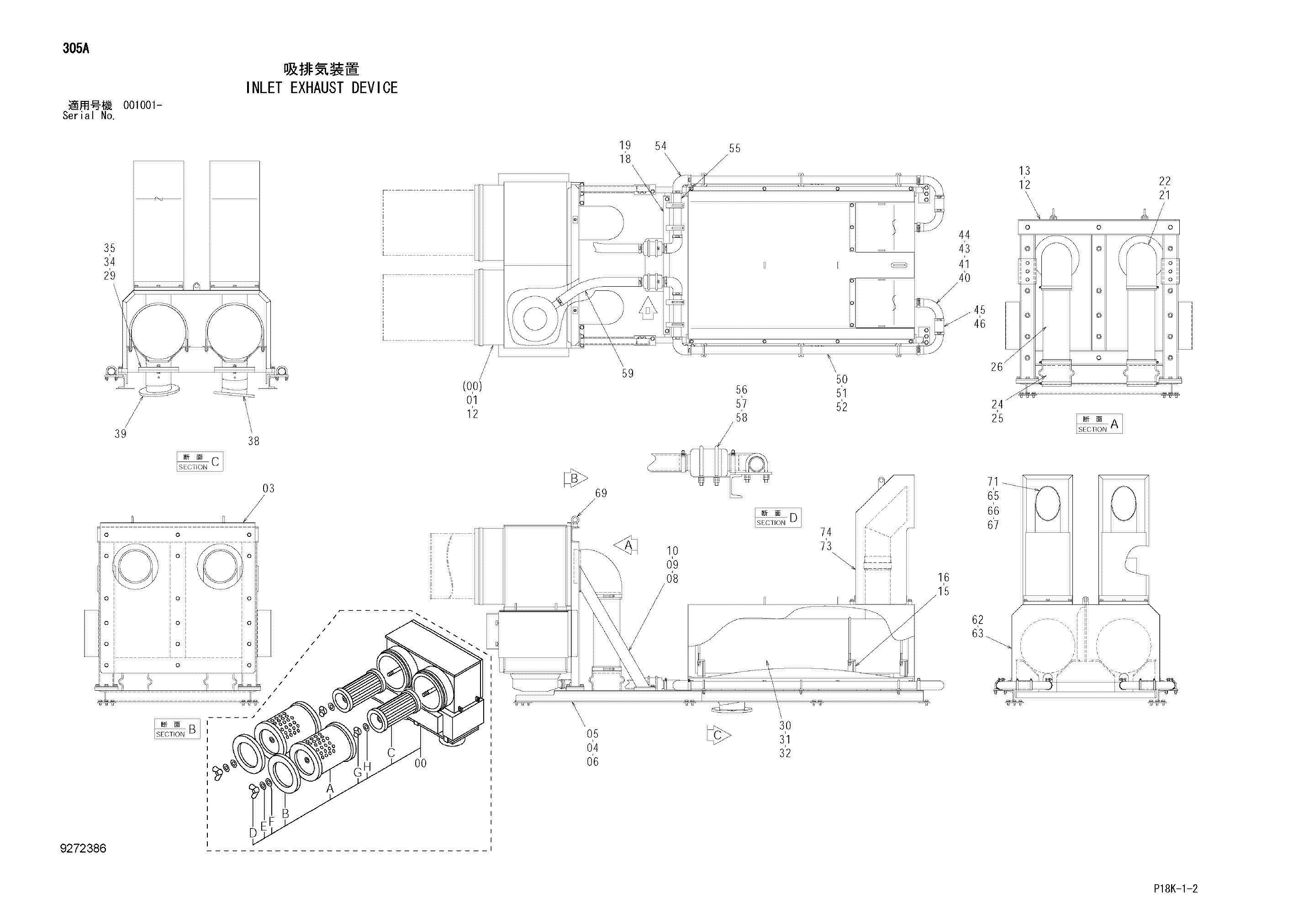

Заводская схема «Впускной выпускной устройство» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423341 | Фильтр воздушный | 1 |
| 00A | 4331923 | Элемент наружный | 2 |
| 00B | 4675847 | Гасккет | 1 |
| 00C | 4331920 | Элемент внутренний | 2 |
| 00D | 4626014 | Гайка | 2 |
| 00E | 4626006 | Гасккет | 2 |
| 00F | 4162834 | Зажим | 2 |
| 00G | 4626011 | Гайка | 2 |
| 00H | 4626012 | Палец | 2 |
| 01 | 4305422 | Болт | 18 |
| 02 | A590116 | Пружинная шайба | 18 |
| 03 | 3092969 | Крышка | 1 |
| 04 | 7052034 | Опора | 1 |
| 05 | 7052035 | Опора | 1 |
| 06 | J271225 | Болт с шайбой | 20 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 8071930 | Опора | 1 |
| 09 | 8071931 | Опора | 1 |
| 10 | J271225 | Болт с шайбой | 12 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 7039684 | Опора | 1 |
| 13 | J271230 | Болт с шайбой | 12 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 7039676 | Кронштейн | 1 |
| 16 | J271230 | Болт с шайбой | 12 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 8082689 | Опора | 1 |
| 19 | J271225 | Болт с шайбой | 2 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4342883 | Резиновый шланг | 2 |
| 22 | 4282501 | Хомут шланга | 2 |
| 24 | 4106891 | Резиновый шланг | 2 |
| 25 | 4282499 | Хомут шланга | 6 |
| 26 | 9750219 | Трубка | 2 |
| 29 | J901055 | Болт | 16 |
| 30 | 4390259 | Глушитель | 2 |
| 31 | 4369986 | U-образный болт | 6 |
| 32 | M520012 | Гайка | 24 |
| 34 | J950010 | Гайка | 32 |
| 35 | 4348845 | Прокладка | 4 |
| 38 | 8108504 | Трубка | 1 |
| 39 | 8108505 | Трубка | 1 |
| 40 | 4379106 | Трубка | 4 |
| 41 | 4379097 | Лента | 4 |
| 43 | J950008 | Гайка | 8 |
| 44 | J900835 | Болт | 4 |
| 45 | 4379126 замена: 4701885 | Шланг | 2 |
| 45 | 4701885 | Шланг | 2 |
| 46 | 4504199 | Хомут шланга | 16 |
| 50 | 4400276 | Трубка | 2 |
| 51 | 4120351 | U-образный болт | 10 |
| 52 | J952010 | Гайка | 40 |
| 54 | 4377259 | Угловой штуцер | 4 |
| 55 | 4400277 | Трубка | 2 |
| 56 | 4377257 | Обратный клапан | 2 |
| 57 | 4178143 | U-образный болт | 4 |
| 58 | J950010 | Гайка | 16 |
| 59 | 4371896 замена: 4701886 | Шланг | 2 |
| 59 | 4701886 | Шланг | 2 |
| 62 | J271016 | Болт с шайбой | 8 |
| 62A | J901016 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 6025137 | Крышка | 1 |
| 65 | 3013865 | Лента | 2 |
| 66 | J901265 | Болт | 2 |
| 67 | M520012 | Гайка | 4 |
| 69 | 960821 | Болт проушина | 2 |
| 71 | 8108177 | Выпускная труба | 2 |
| 73 | 7051182 | Крышка | 2 |
| 74 | J271025 | Болт с шайбой | 12 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
