Двигатель отопитель трубопроводы (коолант) — HITACHI EX1900-6

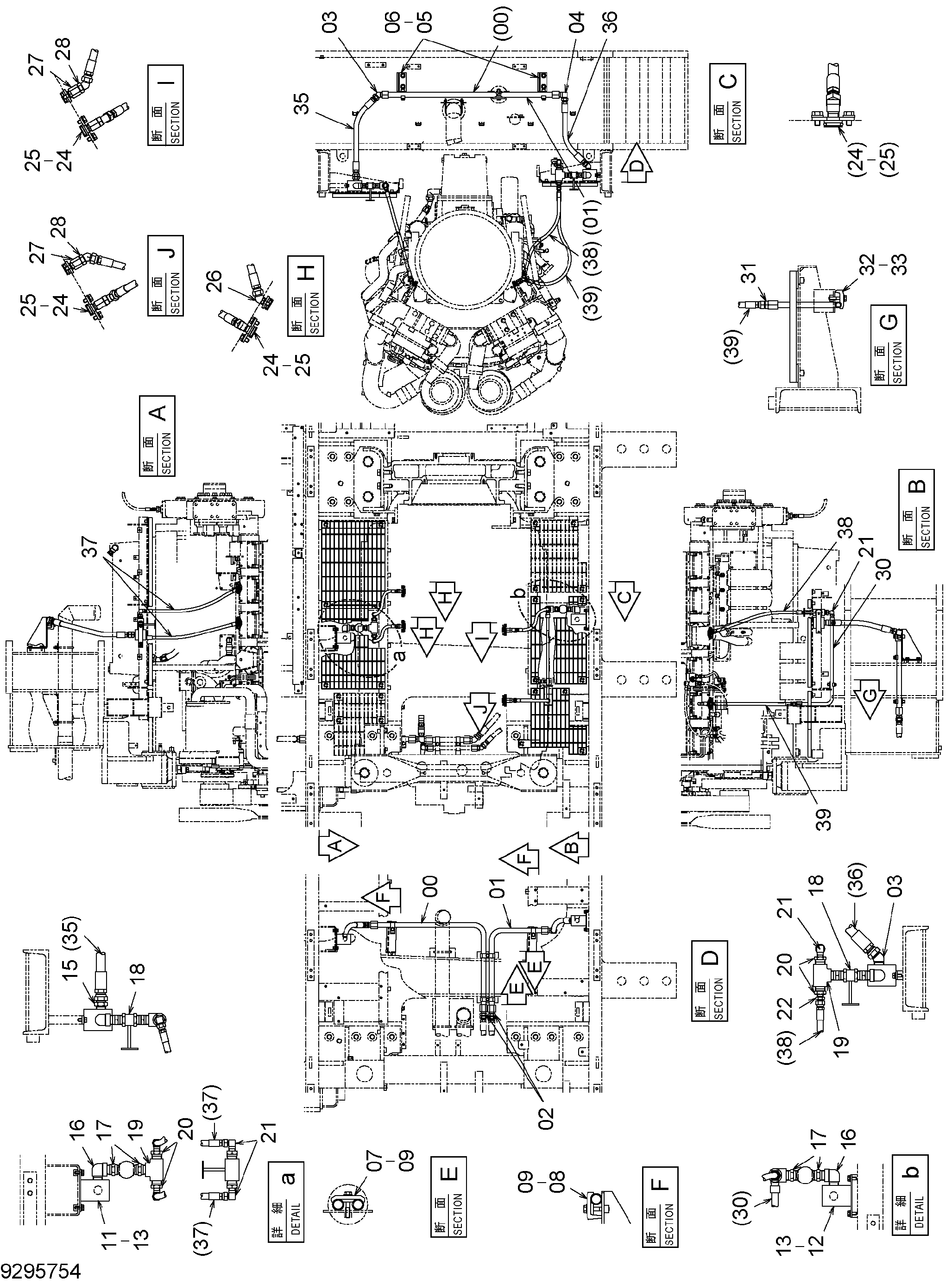

Заводская схема «Двигатель отопитель трубопроводы (коолант)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9770028 | Трубка водяной | 1 |
| 01 | 9770029 | Трубка водяной | 1 |
| 02 | 94-1305 | Адаптер | 2 |
| 03 | 94-1505 | Угловой штуцер | 2 |
| 04 | 94-1405 | Угловой штуцер | 1 |
| 05 | 9770032 | Кронштейн | 2 |
| 06 | J281225 | Болт с шайбой | 4 |
| 06A | J901225 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | 4053599 | Хомут трубки | 2 |
| 08 | 4053598 | Хомут трубки | 2 |
| 09 | J271270 | Болт с шайбой | 4 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 8105455 | Блок | 1 |
| 12 | 8106907 | Блок | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 94-1305 | Адаптер | 2 |
| 16 | 94-0634 | Угловой штуцер | 2 |
| 17 | 94-1705 | Адаптер | 4 |
| 18 | 4177416 | Запорный клапан | 2 |
| 19 | 94-0664 | Тройник | 2 |
| 20 | 94-1610 | Переходник | 4 |
| 21 | 4154658 | Угловой штуцер | 3 |
| 22 | 4221287 | Адаптер | 1 |
| 24 | 8109231 | Адаптер | 4 |
| 25 | 4664584 | Уплотнительное кольцо | 4 |
| 26 | 4182658 | Угловой штуцер | 2 |
| 27 | 4365258 | Адаптер | 2 |
| 28 | A852244 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 9770060 | Трубка водяной | 1 |
| 31 | A852144 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4053594 | Хомут трубки | 1 |
| 33 | J271055 | Болт с шайбой | 1 |
| 33A | J901055 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4681755 | Шланг | 1 |
| 36 | 4690165 | Шланг | 1 |
| 37 | 4477015 | Шланг | 2 |
| 38 | 4485399 | Шланг | 1 |
| 39 | 4666521 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
