Поручень (гидробак) — HITACHI EX1900-6

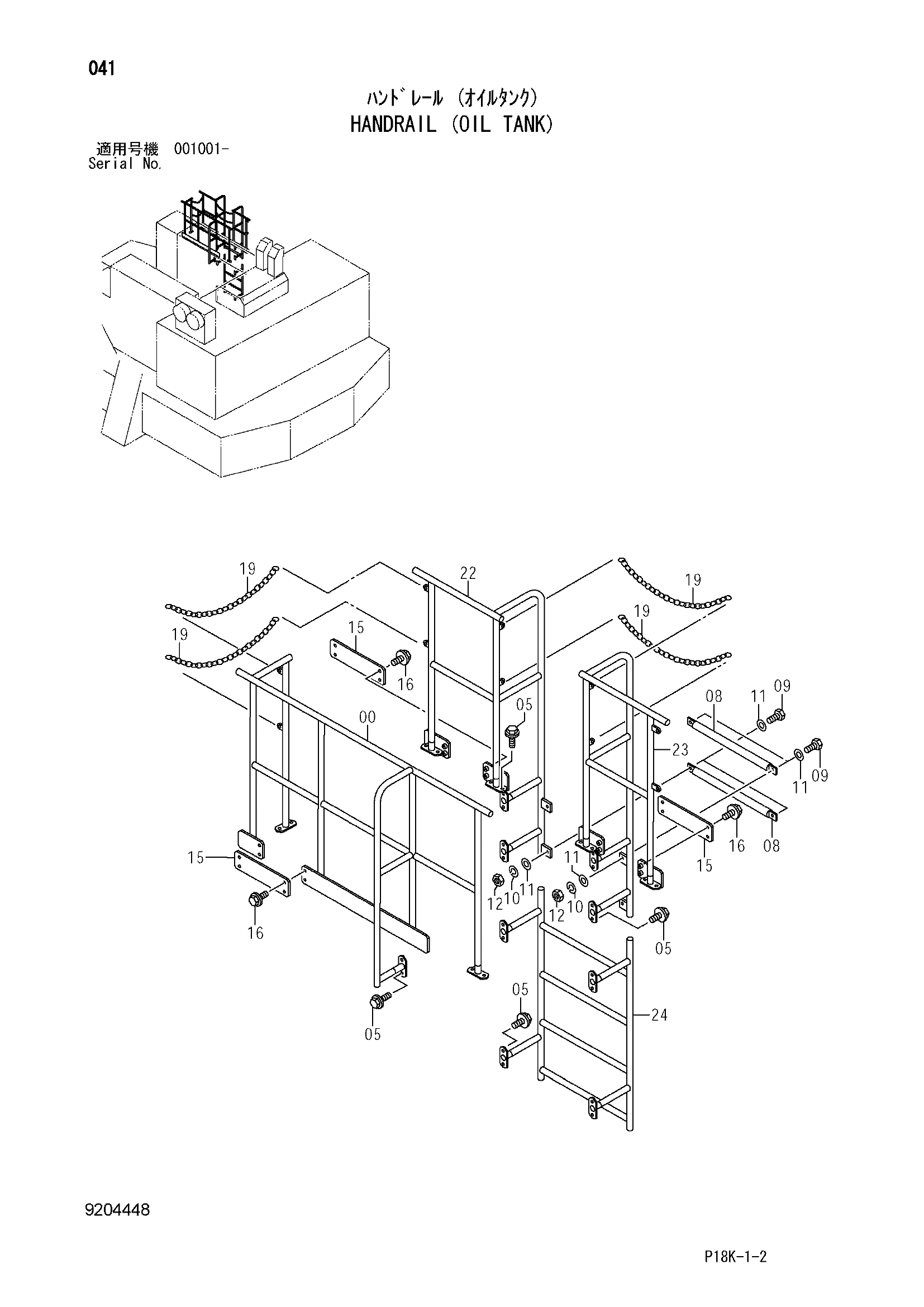

Заводская схема «Поручень (гидробак)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040526 | Поручень | 1 |
| 05 | J271230 | Болт с шайбой | 36 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 9744601 | Трубка | 2 |
| 09 | J901240 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 449490 | Шайба | 8 |
| 12 | J950012 | Гайка | 4 |
| 15 | 4455793 | Стойка | 3 |
| 16 | J271230 | Болт с шайбой | 12 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 4446902 | Цепь | 4 |
| 22 | 7042923 | Поручень | 1 |
| 23 | 7042924 | Поручень | 1 |
| 24 | 8088849 | Лестница | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
