Радиатор в сборе — HITACHI EX1900-6

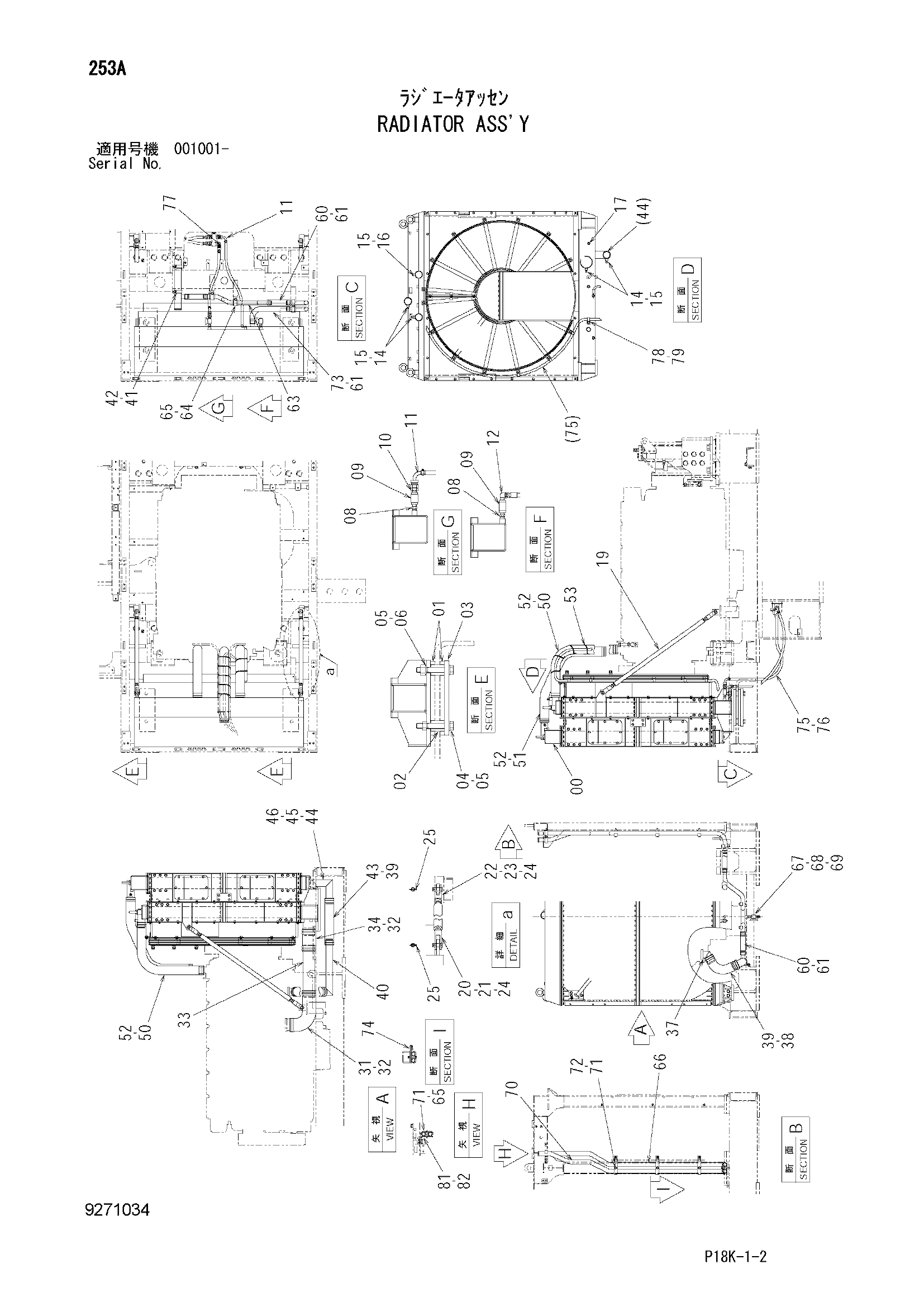

Заводская схема «Радиатор в сборе» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4658707 | Радиатор | 1 |
| 01 | 4447544 | Пластина резиновый | 4 |
| 02 | 4187250 | Проставка | 4 |
| 03 | 4447543 | Пластина | 2 |
| 04 | J932713 | Болт | 4 |
| 05 | 4085857 | Шайба | 6 |
| 06 | M662027 | U-образная гайка | 2 |
| 08 | 94-1703 | Адаптер | 2 |
| 09 | 4203435 | Шаровой клапан | 2 |
| 10 | 4435345 | Адаптер | 1 |
| 11 | 4356914 | Адаптер | 2 |
| 12 | 4154658 | Угловой штуцер | 1 |
| 14 | 4250260 | Датчик | 4 |
| 15 | 4620102 | Уплотнительная шайба | 5 |
| 16 | 4364696 | Пробка | 1 |
| 17 | 94-2023 | Пробка | 1 |
| 19 | 8078441 | Стойка | 2 |
| 20 | 3035095 | Концевой вилка | 2 |
| 21 | J951024 | Гайка | 2 |
| 22 | 3035096 | Концевой вилка | 2 |
| 23 | J956024 | Гайка L | 2 |
| 24 | 4085833 | Палец | 4 |
| 25 | A765036 | Шплинт | 4 |
| 31 | 4396171 | Резиновый шланг | 1 |
| 32 | 4282492 | Хомут шланга | 8 |
| 33 | 4664462 | Трубка | 1 |
| 34 | 4664459 | Резиновый шланг | 1 |
| 37 | 9766657 | Трубка | 1 |
| 38 | 4664461 | Резиновый шланг | 1 |
| 39 | 4263765 | Хомут шланга | 8 |
| 40 | 7050723 | Трубка | 1 |
| 41 | 4000909 | Хомут трубки | 2 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4664460 | Резиновый шланг | 1 |
| 44 | 8110871 | Трубка | 1 |
| 45 | 4488424 | Уплотнительное кольцо | 1 |
| 46 | J271030 | Болт с шайбой | 4 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 50 | 4664458 | Резиновый шланг | 2 |
| 51 | 4674945 | Резиновый шланг | 1 |
| 52 | 4285233 | Хомут шланга | 12 |
| 53 | 4121859 | Ленточный зажим | 4 |
| 60 | 4664453 | Резиновый шланг | 2 |
| 61 | 4282474 | Хомут шланга | 6 |
| 63 | 8105883 | Трубка | 1 |
| 64 | 4053698 | Хомут трубки | 2 |
| 65 | J271265 | Болт с шайбой | 3 |
| 65A | J901265 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 66 | 3110969 | Трубка | 1 |
| 67 | 94-1703 | Адаптер | 1 |
| 68 | 4203435 | Шаровой клапан | 1 |
| 69 | 4182658 | Угловой штуцер | 1 |
| 70 | 3110970 | Трубка | 1 |
| 71 | 4053696 | Хомут трубки | 5 |
| 72 | J271280 | Болт с шайбой | 4 |
| 72A | J901280 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 73 | 4664454 | Резиновый шланг | 1 |
| 74 | 4667193 | Кронштейн | 3 |
| 75 | 4358629 | Шланг | 1 |
| 76 | 4514699 | Хомут шланга | 4 |
| 77 | 4356911 | Адаптер | 1 |
| 78 | 4190263 | Зажим | 7 |
| 79 | J271020 | Болт с шайбой | 1 |
| 79A | J901020 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 81 | 4674930 | Кронштейн | 1 |
| 82 | J271035 | Болт с шайбой | 2 |
| 82A | J901035 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
