Гидроцилиндр стрелы — HITACHI EX1900-6

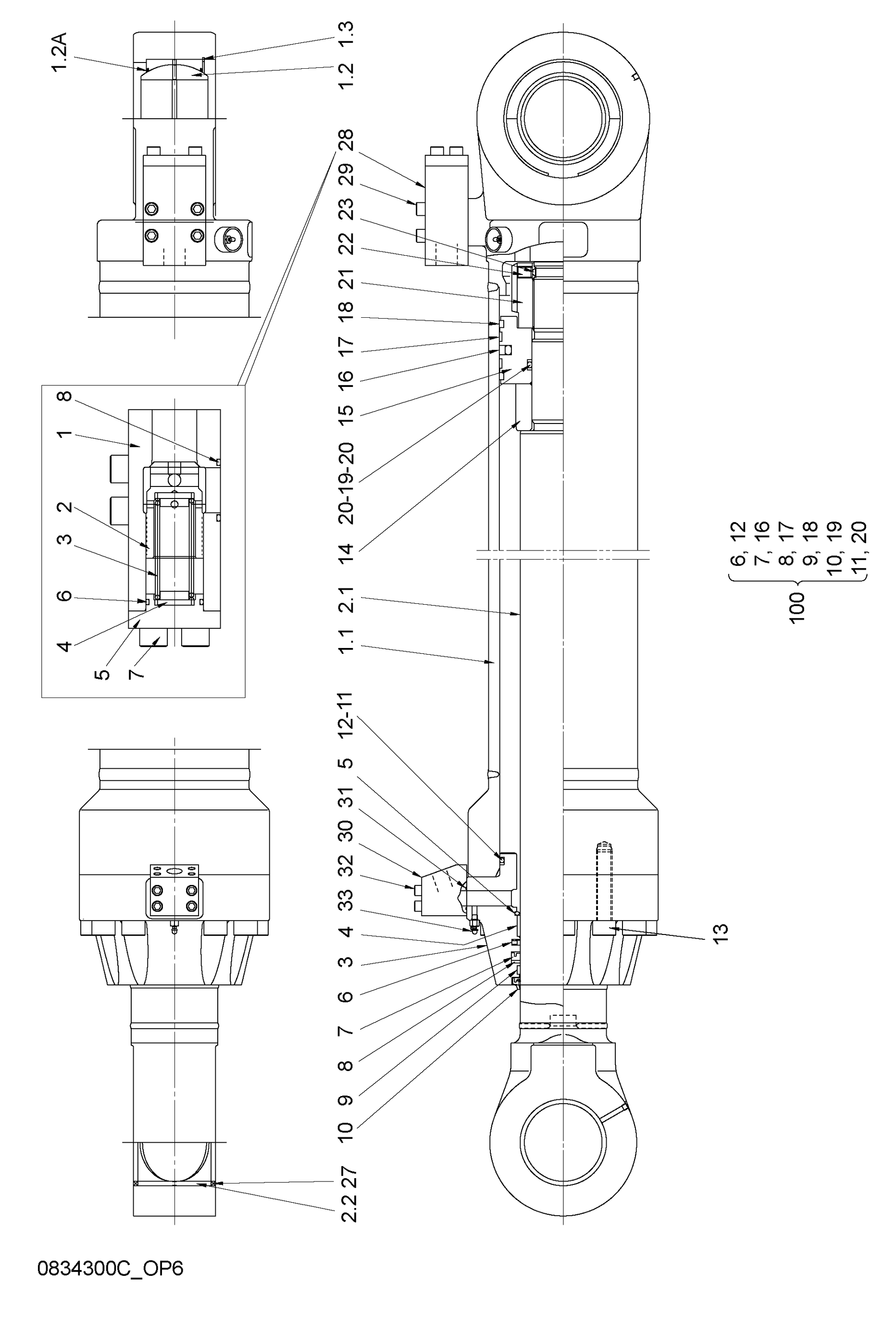

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4456959	Гидроцилиндр стрелы	1
1	0834309	Труба гидроцилиндра	1
1･1	0834310	Труба гидроцилиндра	1
1･2	0336306	Подшипник. спхерикал	1
1･2A	4295126	Уплотнение	2
1･3	0336307	Стопорное кольцо	1
2	0834303	Шток поршня	1
2･1	0834304	Шток поршня	1
2･2	0834305	Втулка пальца	1
3	0717803	Головка гидроцилиндра	1
4	0317704	Втулка	1
5	4389840	Стопорное кольцо	1
6	0964103	Уплотнительное кольцо	1
7	0859001	U-образная манжета	1
8	0317708	Опорное кольцо	1
9	0707803	Направляющее кольцо	1
10	0718707	Грязесъёмное кольцо	1
11	A811270	Уплотнительное кольцо	1
12	0717203	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0336305	Амортизирующий подшипник	1
15	0706409	Поршень	1
16	4203613	Уплотнительное кольцо	1
17	0706410	Направляющее кольцо	2
18	4199801	Направляющее кольцо	2
19	A811165	Уплотнительное кольцо	1
20	0317718	Опорное кольцо	2
21	0706411	Гайка	1
22	0706412	Установочный винт	1
23	0400216	Стальной шарик	1
27	4392354	Пылезащитное уплотнение	2
28	0834308	Клапан словретурн	1
28･1	0336310	Корпус	1
28･2	4436187	Клапан словретурн	1
28･3	0336312	Пружина	1
28･4	0336313	Направляющая пружины	2
28･5	0336314	Пробка	1
28･6	A811055	Уплотнительное кольцо	1
28･7	0336315	Болт с внутренним шестигранником	4
28･8	4113161	Уплотнительное кольцо	1
29	0317604	Болт с внутренним шестигранником	4
30	0336309	Соединение	1
31	4069900	Уплотнительное кольцо	1
32	0242727	Болт с внутренним шестигранником	4
33	0643016	Воздушный клапан	2
100	4660813	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
