Пилотные гидролинии (поворот, ход) — HITACHI EX1900-6

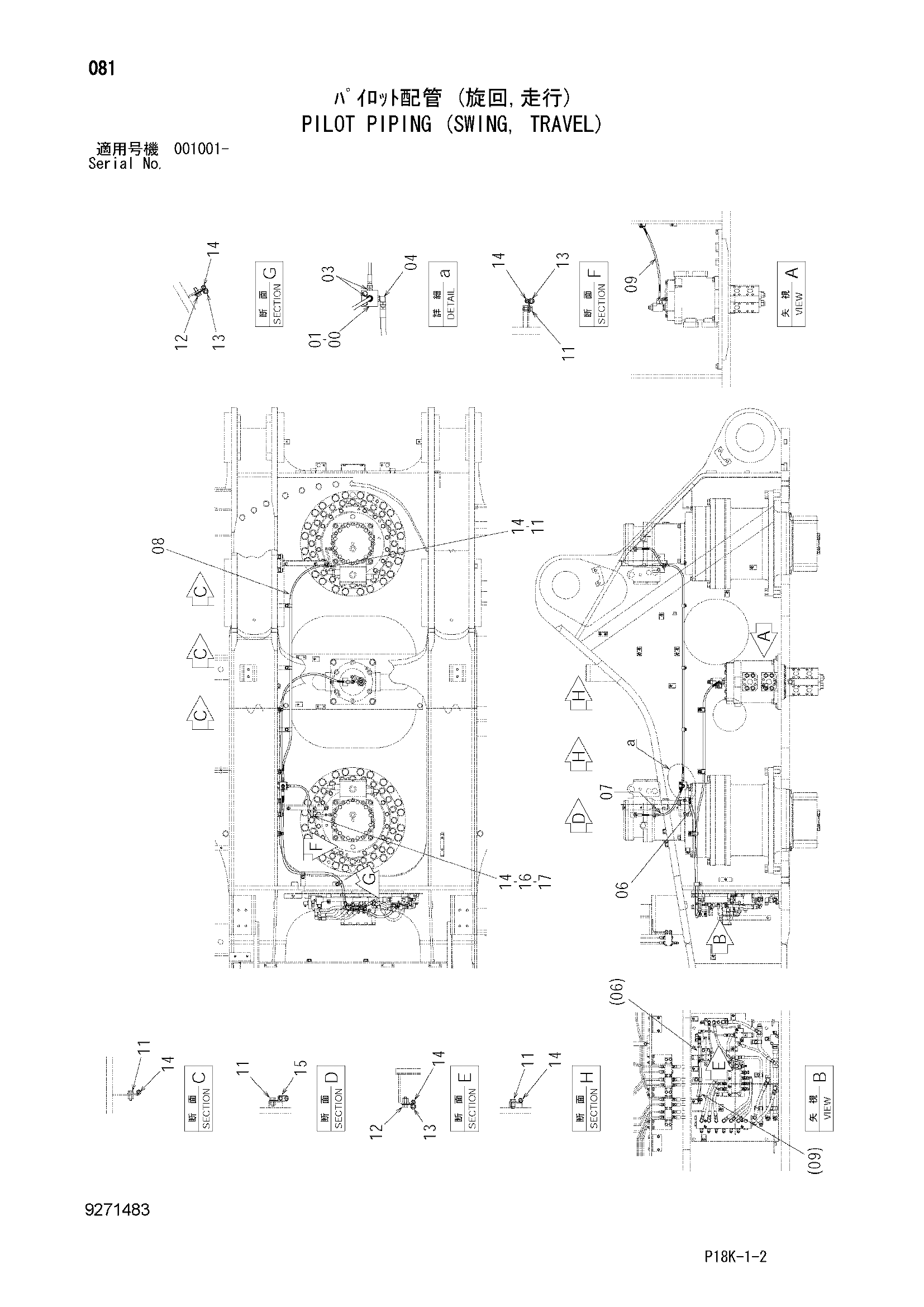

Заводская схема «Пилотные гидролинии (поворот, ход)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352952 | Блок | 1 |
| 01 | J271065 | Болт с шайбой | 2 |
| 01A | J901065 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852122 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4453083 | Шланг | 1 |
| 07 | 4362751 | Шланг | 1 |
| 08 | 4313259 | Шланг | 1 |
| 09 | 4488511 | Шланг | 1 |
| 11 | J271025 | Болт с шайбой | 8 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190253 | Зажим | 3 |
| 14 | 4190272 | Зажим | 10 |
| 15 | 4190282 | Зажим | 1 |
| 16 | 4194748 | Проставка | 1 |
| 17 | J271070 | Болт с шайбой | 1 |
| 17A | J901070 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
