Расширительный бачок трубопроводы — HITACHI EX1900-6

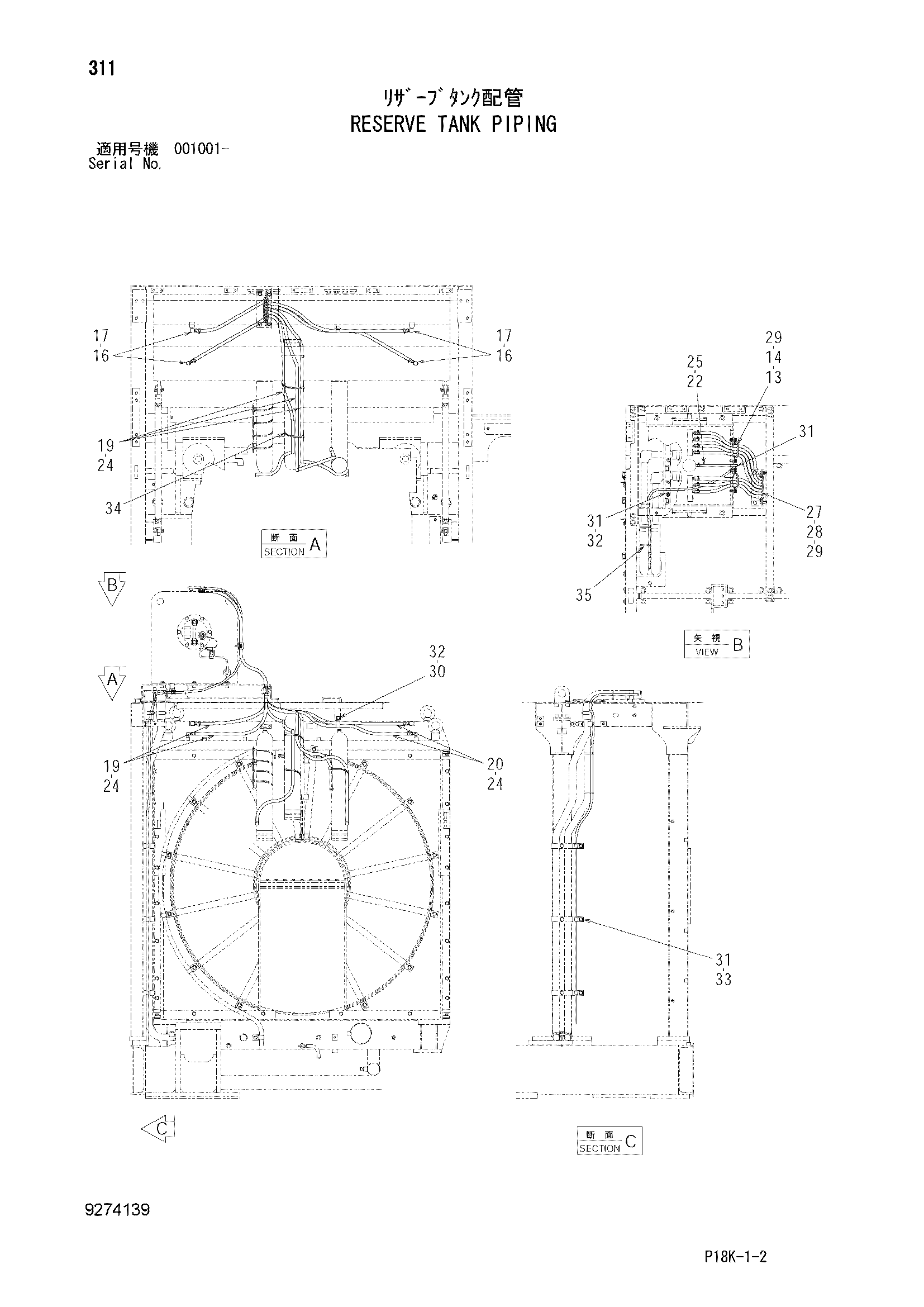

Заводская схема «Расширительный бачок трубопроводы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 9727638 | Хомут шланга | 2 |
| 14 | 9727636 | Пластина | 2 |
| 16 | 94-0630 | Угловой штуцер | 4 |
| 17 | 4303601 | Соединение | 4 |
| 19 | 4449117 | Водяной шланг | 4 |
| 20 | 4449118 | Водяной шланг | 2 |
| 22 | 4466337 | Водяной шланг | 1 |
| 24 | 4514700 | Зажим шланг | 14 |
| 25 | 4508575 | Хомут шланга | 1 |
| 27 | 9727639 | Хомут шланга | 1 |
| 28 | 9727637 | Пластина | 1 |
| 29 | J271035 | Болт с шайбой | 6 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190282 | Зажим | 1 |
| 31 | 4190272 | Зажим | 5 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271020 | Болт с шайбой | 3 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4121859 | Ленточный зажим | 6 |
| 35 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
