Пилотные гидролинии (гидромолот) — HITACHI EX1900-6

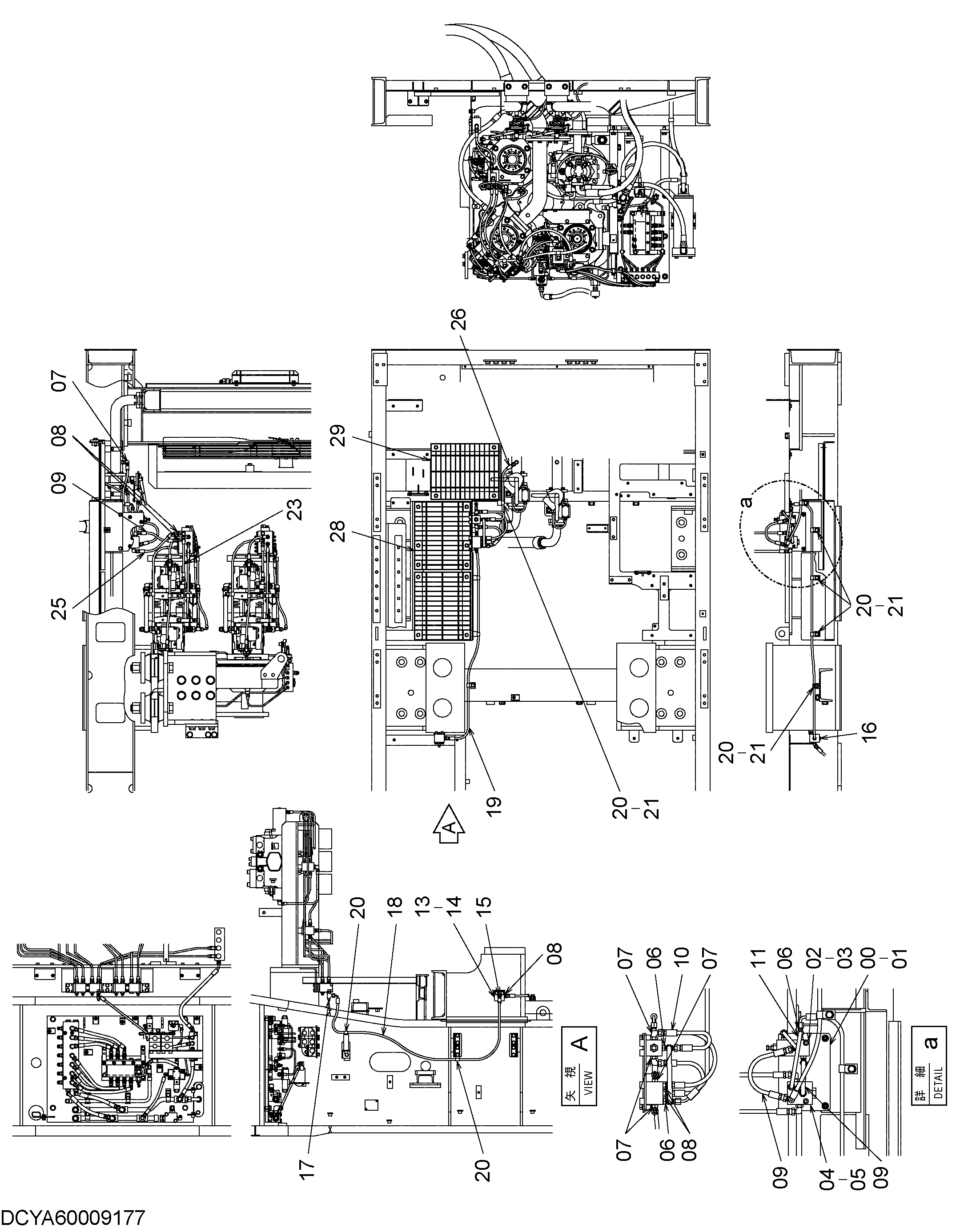

Заводская схема «Пилотные гидролинии (гидромолот)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008073 | Панель | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4187565 | Клапан | 1 |
| 03 | M341071 | Болт с внутренним шестигранником | 2 |
| 04 | 4258562 | Клапан | 1 |
| 05 | M341075 | Болт с внутренним шестигранником | 2 |
| 06 | A852422 | Тройник | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 5 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4301435 | Шланг | 3 |
| 10 | 4364391 | Шланг | 1 |
| 11 | 4330126 | Шланг | 1 |
| 13 | 4352952 | Блок | 1 |
| 14 | J271070 | Болт с шайбой | 2 |
| 14A | J901070 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A852222 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4246385 | Тройник | 1 |
| 18 | 4613777 | Шланг | 1 |
| 19 | 4364547 | Шланг | 1 |
| 20 | 4190272 | Зажим | 7 |
| 21 | J271025 | Болт с шайбой | 5 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4394216 | Шланг | 1 |
| 25 | 4704921 | Шланг | 1 |
| 26 | 4204176 | Шланг | 1 |
| 28 | YA40008104 | Ступень | 1 |
| 29 | YA40008103 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
