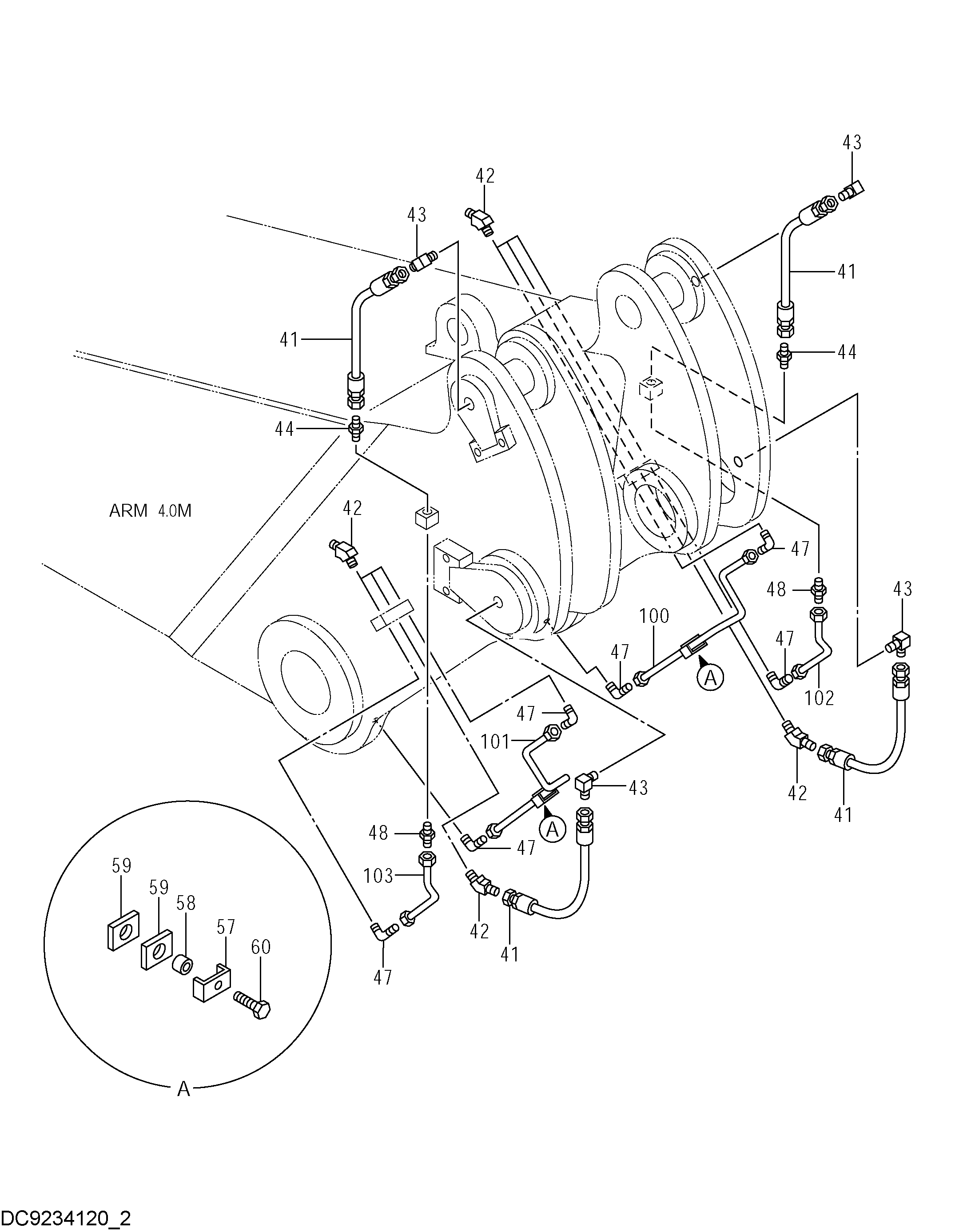

Трубопроводы системы смазки (рукоять 4.0m)(1) — HITACHI EX1900-6
Заводская схема «Трубопроводы системы смазки (рукоять 4.0m)(1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 41 | 4269794 | Шланг | 4 |
| 42 | 4154655 | Угловой штуцер | 8 |
| 43 | 4154656 | Угловой штуцер | 4 |
| 44 | 4154651 | Адаптер | 2 |
| 47 | 4097666 | Угловой штуцер | 6 |
| 48 | 4360981 | Штуцер трубки | 2 |
| 57 | 4302748 | Хомут | 2 |
| 58 | 4302747 | Проставка | 2 |
| 59 | 4269657 | Резиновая прокладка | 4 |
| 60 | J271035 | Болт с шайбой | 2 |
| 60A | J901035 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 100 | 4613465 | Трубка | 1 |
| 101 | 4613466 | Трубка | 1 |
| 102 | 4613467 | Трубка | 1 |
| 103 | 4613468 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
