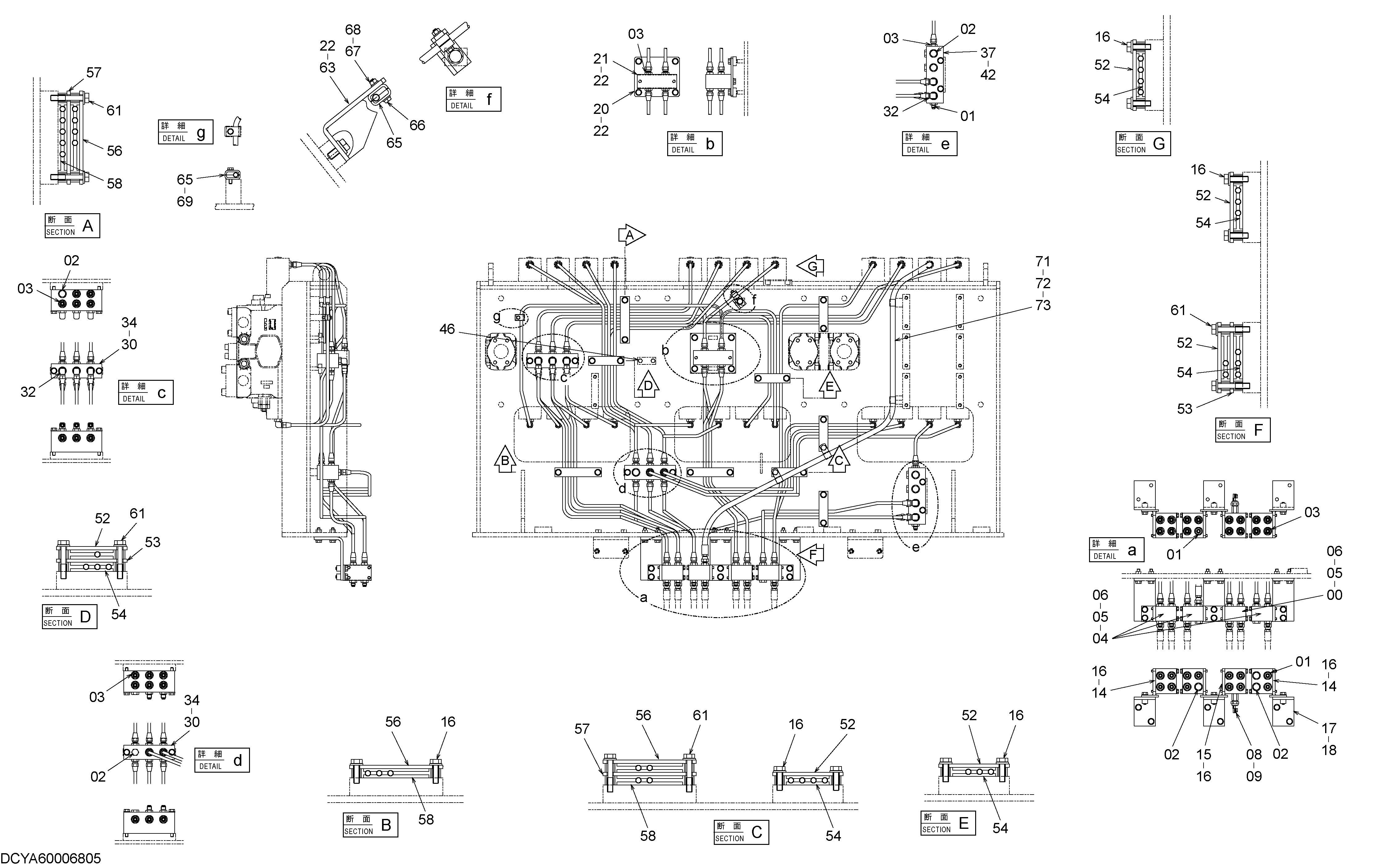

PILOT PIPING (CONTROL VALVE) (BACKHOE) (1) — HITACHI EX1900-6
Заводская схема «PILOT PIPING (CONTROL VALVE) (BACKHOE) (1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254612 | Челночный клапан | 1 |
| 01 | A852133 | Адаптер | 15 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 10 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4344020 | Адаптер | 45 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4642969 | Блок | 3 |
| 05 | J900890 | Болт | 16 |
| 06 | A590108 | Плоская шайба | 16 |
| 08 | 4436535 | Датчик давления | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4463140 | Адаптер | 1 |
| 09A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | 9765819 | Кронштейн | 2 |
| 15 | 9765827 | Кронштейн | 1 |
| 16 | J271035 | Болт с шайбой | 16 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9765817 | Кронштейн | 3 |
| 18 | J271045 | Болт с шайбой | 6 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4663293 | Пластина | 1 |
| 21 | 4663294 | Блок | 1 |
| 22 | J271025 | Болт с шайбой | 7 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 30 | 4343834 | Коллектор | 2 |
| 32 | 4344046 | Угловой штуцер | 5 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | J271090 | Болт с шайбой | 4 |
| 34A | J901090 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | 4460792 | Коллектор | 1 |
| 42 | J271065 | Болт с шайбой | 2 |
| 42A | J901065 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 46 | J900812 | Болт | 2 |
| 52 | 9743907 | Хомут | 6 |
| 53 | 9748406 | Хомут | 2 |
| 54 | 4344542 | Резиновая прокладка | 6 |
| 56 | 9757372 | Хомут | 3 |
| 57 | 9757373 | Хомут | 2 |
| 58 | 4460794 | Резиновая прокладка | 3 |
| 61 | J271060 | Болт с шайбой | 8 |
| 61A | J901060 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 9768712 | Кронштейн | 1 |
| 65 | 4367706 | Хомут | 4 |
| 66 | J260635 | Болт с шайбой | 1 |
| 66A | J900635 | Болт | 1 |
| 66B | A590106 | Плоская шайба | 1 |
| 67 | M500605 | Гайка | 1 |
| 68 | A590106 | Плоская шайба | 1 |
| 69 | J260630 | Болт с шайбой | 1 |
| 69A | J900630 | Болт | 1 |
| 69B | A590106 | Плоская шайба | 1 |
| 71 | 4190253 | Зажим | 4 |
| 72 | J271020 | Болт с шайбой | 2 |
| 72A | J901020 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | 4456559 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
