Гидроцилиндр ковша (левый)(погрузчик) — HITACHI EX1900-6

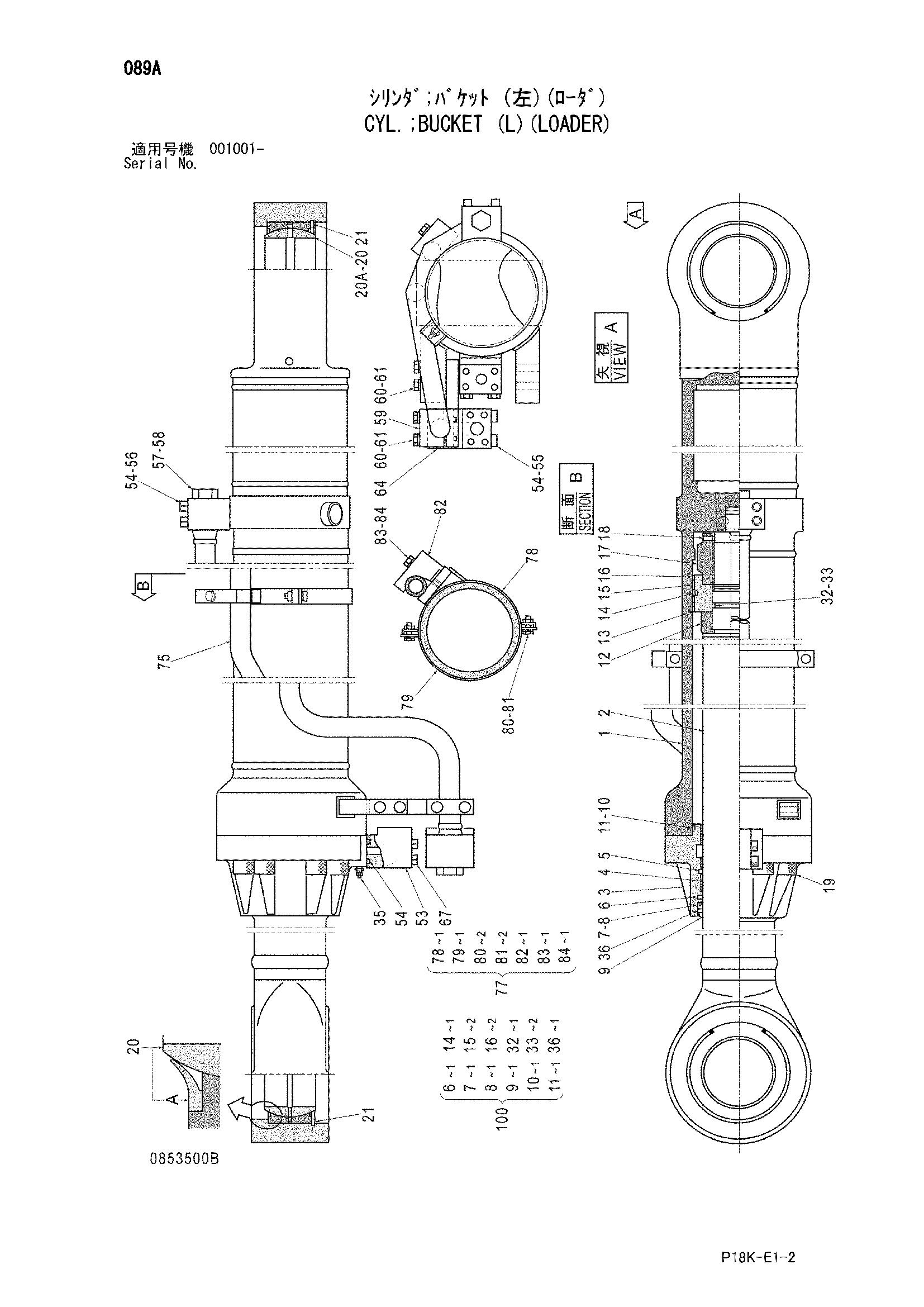

Заводская схема «Гидроцилиндр ковша (левый)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4482918	Гидроцилиндр ковша (левый)	1
1-36	4483567	Гидроцилиндр.(пипелесс)	1
1	0853509	Труба гидроцилиндра	1
2	0853501	Шток поршня	1
3	0853502	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0853504	Стопорное кольцо	1
6	0964204	Уплотнительное кольцо	1
7	0964206	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0964207	Грязесъёмное кольцо	1
10	A811210	Уплотнительное кольцо	1
11	0853507	Опорное кольцо	1
12	0336606	Амортизирующий подшипник	1
13	0853601	Поршень	1
14	0242712	Уплотнительное кольцо	1
15	0831308	Кольцо	2
16	0242714	Кольцо	2
17	0336608	Гайка	1
18	4199819	Установочный винт	1
19	0332503	Болт с внутренним шестигранником	8
20	0257521	Подшипник. спх.рол.	2
20A	4335425	Уплотнение	2
21	4094941	Стопорное кольцо	2
32	A811125	Уплотнительное кольцо	1
33	0336610	Опорное кольцо	2
35	0643016	Воздушный клапан	2
36	0853508	Кольцо	1
53	0242720	Соединение	2
54	4069900	Уплотнительное кольцо	3
55	0242727	Болт с внутренним шестигранником	4
56	0191916	Болт с внутренним шестигранником	4
57	0349308	Пробка	2
58	992444	Уплотнительное кольцо	2
59	0242729	Держатель	1
60	0259110	Болт	4
61	4069706	Пружинная шайба	4
64	0410304	Пластина	1
67	0336614	Болт	4
75	0410302	Трубка в сборе	1
77	4289450	Лента в сборе	1
78	0410306	Лента	1
79	0336616	Лента	1
80	J901450	Болт	2
81	A590914	Пружинная шайба	2
82	0379917	Хомут трубки	1
83	J901485	Болт	1
84	A590914	Пружинная шайба	1
100	4660629	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
