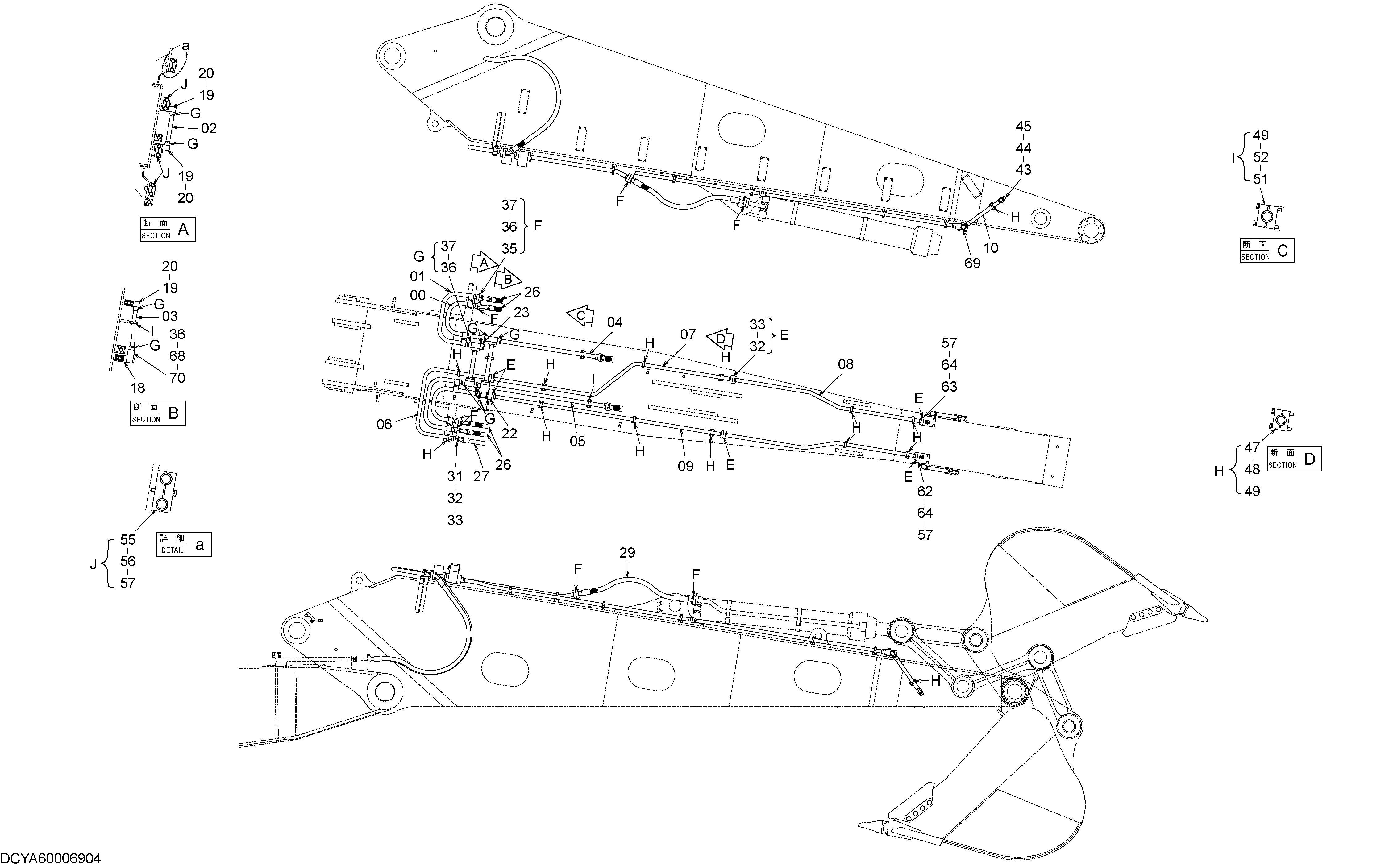

Гидролинии рабочего оборудования (рукоять 8.0m) — HITACHI EX1900-6

Заводская схема «Гидролинии рабочего оборудования (рукоять 8.0m)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8067651	Трубка	2
01	8067652	Трубка	2
02	YA40006199	Трубка	1
03	8083648	Трубка	1
04	8083647	Трубка	1
05	8083646	Трубка	1
06	8067665	Трубка	1
07	8083645	Трубка	1
08	8083649	Трубка	2
09	8083644	Трубка	1
10	9756426	Трубка	2
18	3069918	Блок	1
19	4199195	Коллектор	3
20	A885002	Пробка	3
20A	957366	Уплотнительное кольцо	1
22	3077882	Блок	1
23	4091297	Крышка	1
26	YA00009622	Шланг	4
27	YA00009623	Шланг	1
29	4378850	Шланг	2
31	4089703	Разъёмный фланец	2
32	4508805	Уплотнительное кольцо	7
33	4146848	Болт с внутренним шестигранником	28
35	4075854	Разъёмный фланец	16
36	4510169	Уплотнительное кольцо	21
37	4146847	Болт с внутренним шестигранником	80
43	4042035	Адаптер	2
43A	970860	Уплотнительное кольцо	1
44	9747612	Пробка	2
45	4378927	Воздушный клапан	2
47	4334364	Хомут трубки	28
48	4383729	Болт	28
49	A590912	Пружинная шайба	34
51	4342723	Хомут трубки	6
52	4702860	Болт	6
55	4368932	Хомут трубки	8
56	4702862	Болт	8
57	A590914	Пружинная шайба	16
62	4450614	Клапан	1
63	4450615	Клапан	1
64	4718539	Болт	4
68	4204115	Болт с внутренним шестигранником	4
69	4169593	Угловой штуцер	2
69A	970860	Уплотнительное кольцо	1
70	4450610	Клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
