Крыло (левый) — HITACHI EX1900-6

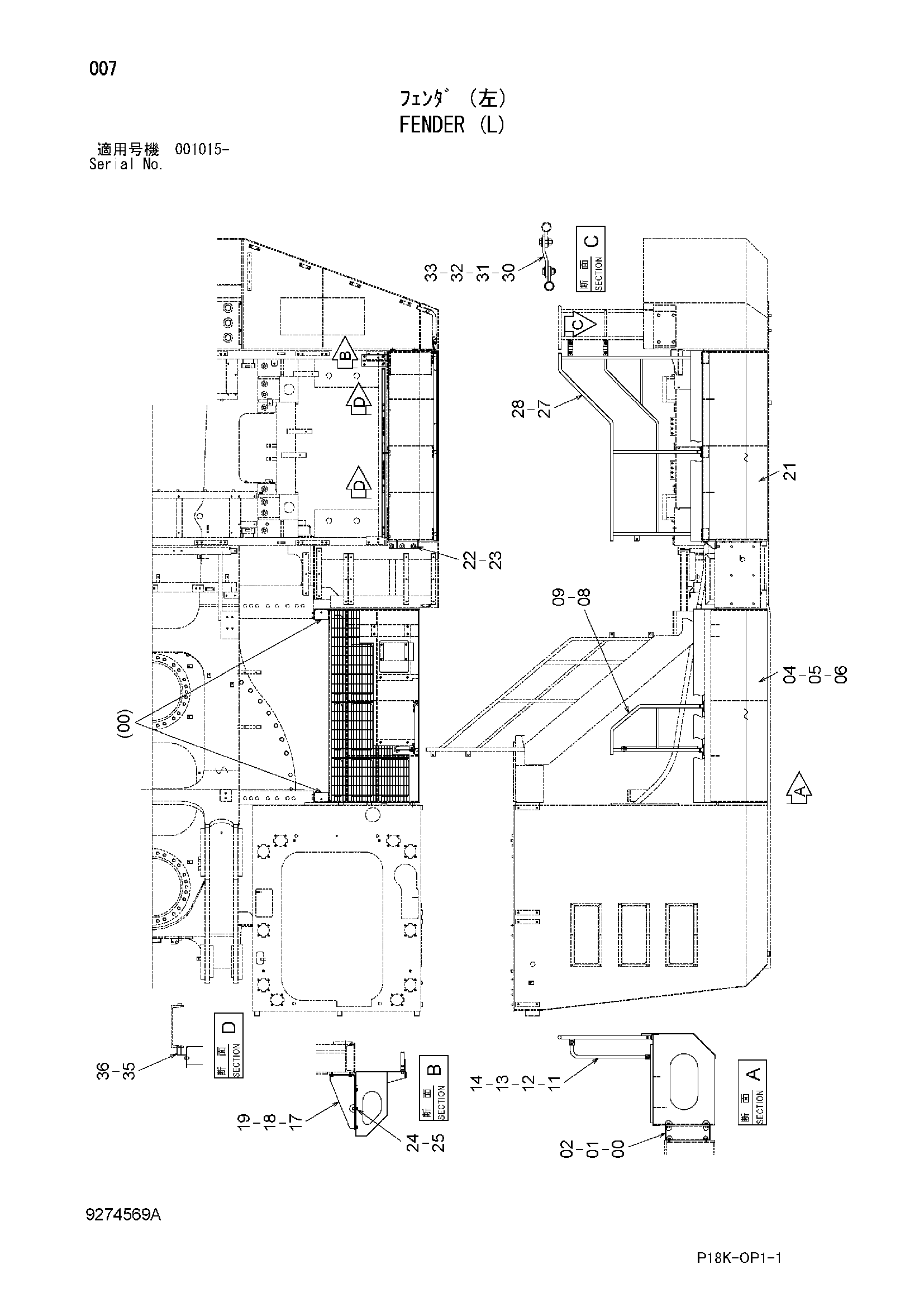

Заводская схема «Крыло (левый)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108328 | Кронштейн | 2 |
| 01 | J921635 | Болт | 8 |
| 02 | J222016 | Шайба | 8 |
| 04 | 5012130 | Крыло | 1 |
| 05 | J921645 | Болт | 8 |
| 06 | J222016 | Шайба | 8 |
| 08 | 8108373 | Поручень | 1 |
| 09 | J271240 | Болт с шайбой | 4 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 9744411 | Трубка | 1 |
| 12 | J281240 | Болт с шайбой | 2 |
| 12A | J901240 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | 4249324 | Шайба | 2 |
| 14 | J950012 | Гайка | 2 |
| 17 | 8108437 | Кронштейн | 1 |
| 18 | J921635 | Болт | 4 |
| 19 | J222016 | Шайба | 4 |
| 21 | 6025792 | Крыло | 1 |
| 22 | J921650 | Болт | 3 |
| 23 | J217085 | Шайба | 3 |
| 24 | J921645 | Болт | 3 |
| 25 | J222016 | Шайба | 3 |
| 27 | 7052323 | Поручень | 1 |
| 28 | J271240 | Болт с шайбой | 6 |
| 28A | J901240 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4666721 | Пластина | 2 |
| 31 | J281240 | Болт с шайбой | 4 |
| 31A | J901240 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | 4249324 | Шайба | 4 |
| 33 | J950012 | Гайка | 4 |
| 35 | 8110813 | Крышка | 2 |
| 36 | J271025 | Болт с шайбой | 6 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
