Электрооборудование — HITACHI EX1900-6

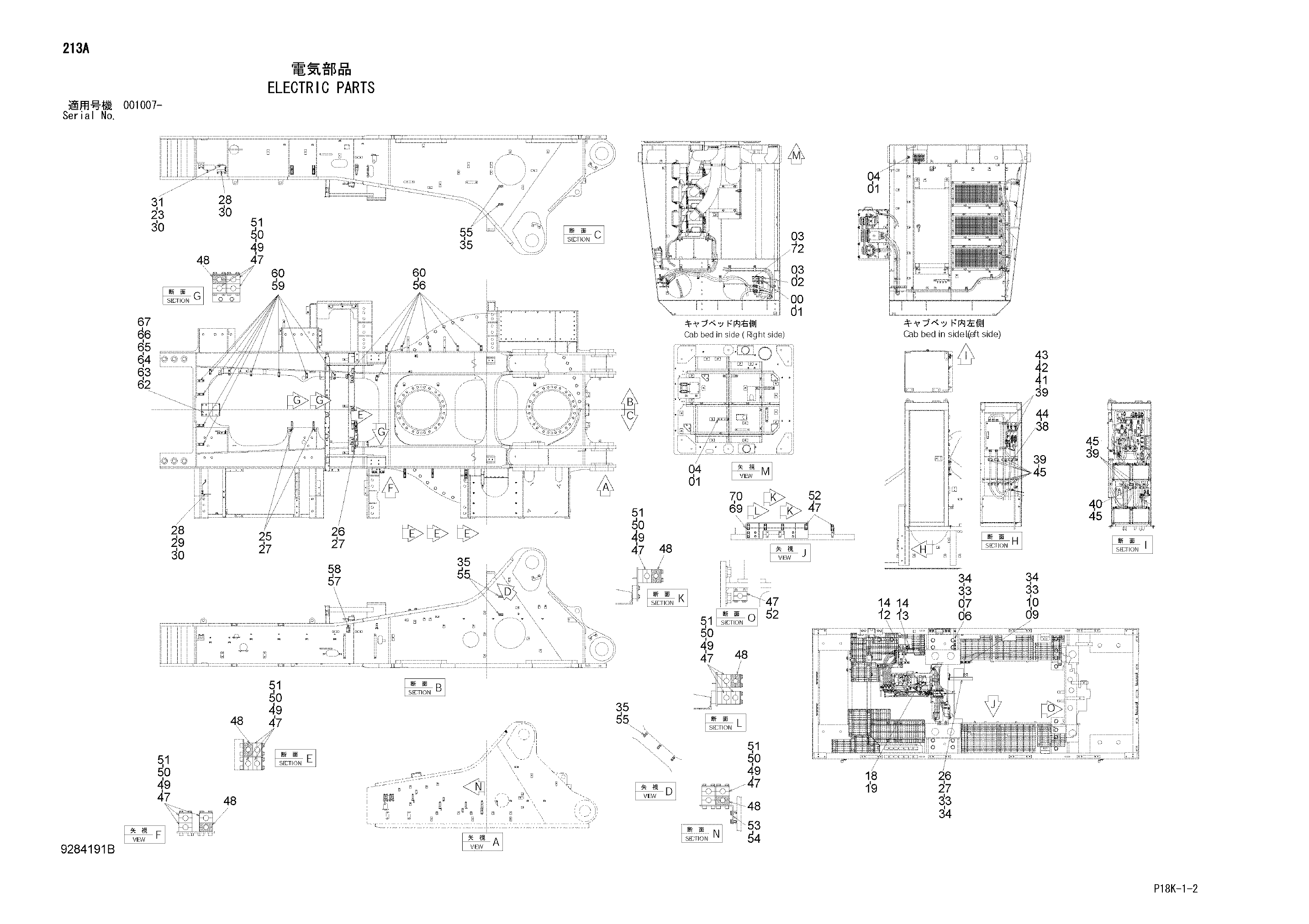

Заводская схема «Электрооборудование» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109182 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4650365 | Хомут | 1 |
| 03 | J281080 | Болт с шайбой | 4 |
| 03A | J901080 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 9767707 | Кронштейн | 2 |
| 06 | 9767704 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 9767706 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9767706 | Кронштейн | 1 |
| 13 | 4623950 | Кронштейн | 1 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 18 | 9758351 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 23 | 4470864 | Кронштейн | 1 |
| 25 | 9757099 | Кронштейн | 2 |
| 26 | 9767474 | Кронштейн | 2 |
| 27 | J271020 | Болт с шайбой | 8 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4623953 | Кронштейн | 2 |
| 29 | 9767742 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 5 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 9767705 | Кронштейн | 1 |
| 33 | 4454814 | Хомут | 3 |
| 34 | J281065 | Болт с шайбой | 6 |
| 34A | J901065 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | J281065 | Болт с шайбой | 14 |
| 35A | J901065 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 38 | 9767707 | Кронштейн | 1 |
| 39 | 4454818 | Хомут | 15 |
| 40 | 4454814 | Хомут | 1 |
| 41 | J901004 | Болт | 4 |
| 42 | A590110 | Плоская шайба | 4 |
| 43 | 4454820 | Кронштейн | 2 |
| 44 | J271070 | Болт с шайбой | 2 |
| 44A | J901070 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | J281065 | Болт с шайбой | 22 |
| 45A | J901065 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 47 | 4454814 | Хомут | 35 |
| 48 | 4454818 | Хомут | 12 |
| 49 | 4454820 | Кронштейн | 22 |
| 50 | J901004 | Болт | 44 |
| 51 | A590110 | Плоская шайба | 44 |
| 52 | J281065 | Болт с шайбой | 6 |
| 52A | J901065 | Болт | 1 |
| 52B | 4486055 | Шайба | 1 |
| 53 | 9769765 | Кронштейн | 1 |
| 54 | J271025 | Болт с шайбой | 2 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4454814 | Хомут | 7 |
| 56 | 4650365 | Хомут | 7 |
| 57 | 9767703 | Кронштейн | 1 |
| 58 | J271025 | Болт с шайбой | 1 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 4637941 | Хомут | 10 |
| 60 | J281080 | Болт с шайбой | 34 |
| 60A | J901080 | Болт | 1 |
| 60B | 4486055 | Шайба | 1 |
| 62 | 8053949 | Кронштейн | 1 |
| 63 | J271020 | Болт с шайбой | 4 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4298650 | Зажим | 1 |
| 65 | 4283028 | Сигнализация | 1 |
| 66 | J901000 | Болт | 2 |
| 67 | A590110 | Плоская шайба | 2 |
| 69 | 8113363 | Кронштейн | 1 |
| 70 | J271025 | Болт с шайбой | 4 |
| 70A | J901025 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 72 | 4637939 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
