Каталог запчастей HITACHI
Ступень (1) — HITACHI EX1900-6

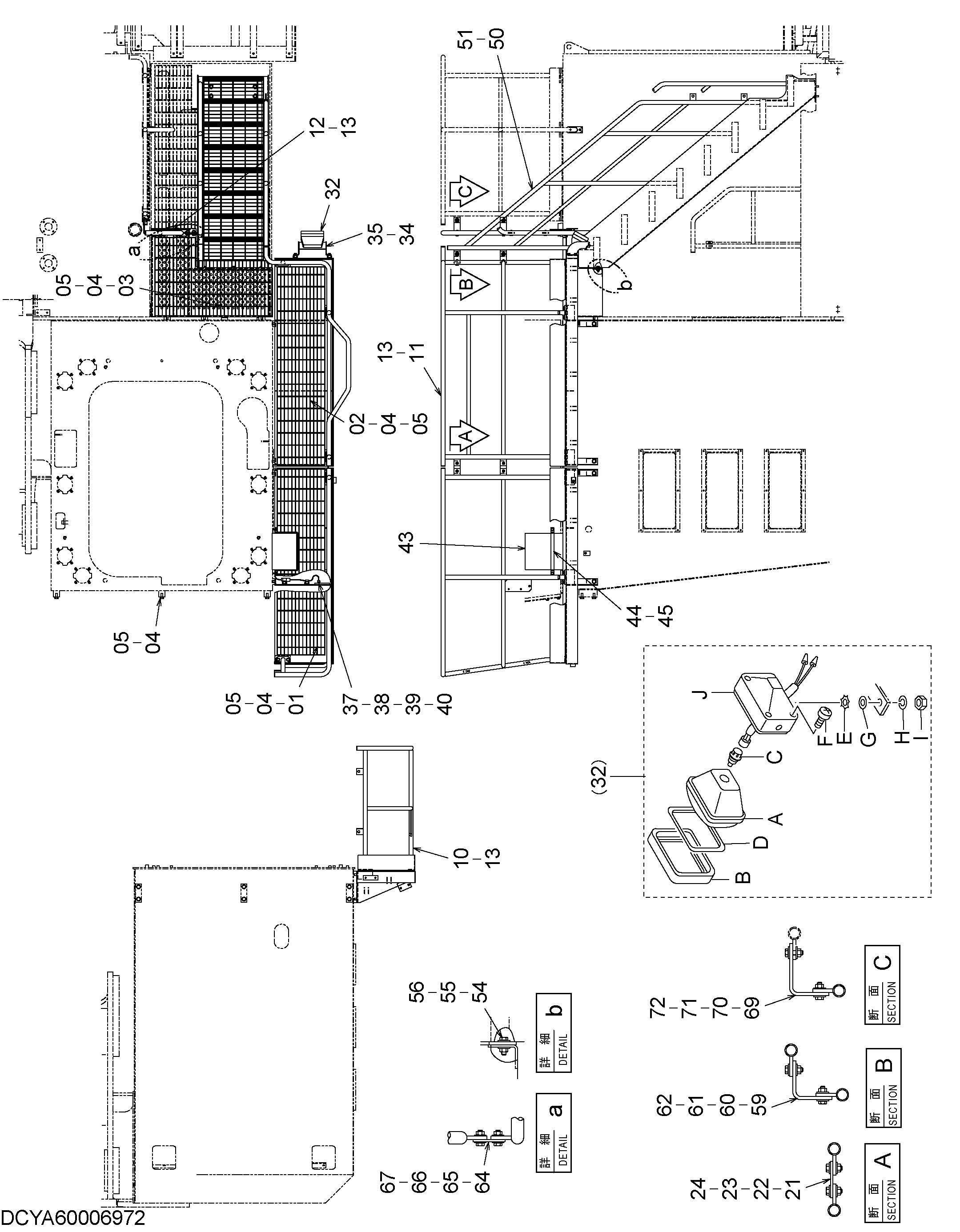

Заводская схема «Ступень (1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7053694 | Ступень | 1 |
| 02 | 7050444 | Ступень | 1 |
| 03 | 7052338 | Ступень | 1 |
| 04 | J931635 | Болт | 20 |
| 05 | J222016 | Шайба | 20 |
| 10 | 7053210 | Поручень | 1 |
| 11 | 7050447 | Поручень | 1 |
| 12 | 8108372 | Поручень | 1 |
| 13 | J271240 | Болт с шайбой | 22 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 21 | 4401061 | Пластина | 2 |
| 22 | J281235 | Болт с шайбой | 4 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | 4249324 | Шайба | 4 |
| 24 | J950012 | Гайка | 4 |
| 32 | 4336570 | Фара | 1 |
| 32A | 4326801 | Ленс блок | 1 |
| 32B | 4326802 | Рама | 1 |
| 32C | 4285648 | Лампа | 1 |
| 32D | 4326803 | Прокладка | 1 |
| 32E | 4307026 | Шайба | 1 |
| 32F | 4307027 | Винт | 4 |
| 32G | A590114 | Плоская шайба | 1 |
| 32H | A590914 | Пружинная шайба | 1 |
| 32I | J952014 | Гайка | 1 |
| 34 | J271030 | Болт с шайбой | 4 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 3120851 | Кронштейн | 1 |
| 37 | 4250260 | Датчик | 1 |
| 38 | 4448037 | Кронштейн | 1 |
| 39 | 4190261 | Зажим | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 4626135 | Устройство ескапе | 1 |
| 44 | 9751682 | Кронштейн | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 50 | 6025325 | Ступень | 1 |
| 51 | J281235 | Болт с шайбой | 4 |
| 51A | J901235 | Болт | 1 |
| 51B | 4249324 | Шайба | 1 |
| 54 | J281240 | Болт с шайбой | 3 |
| 54A | J901240 | Болт | 1 |
| 54B | 4249324 | Шайба | 1 |
| 55 | 4249324 | Шайба | 3 |
| 56 | J950012 | Гайка | 3 |
| 59 | 4434711 | Пластина | 2 |
| 60 | J281240 | Болт с шайбой | 4 |
| 60A | J901240 | Болт | 1 |
| 60B | 4249324 | Шайба | 1 |
| 61 | 4249324 | Шайба | 4 |
| 62 | J950012 | Гайка | 4 |
| 64 | 4364672 | Пластина | 2 |
| 65 | J281235 | Болт с шайбой | 4 |
| 65A | J901235 | Болт | 1 |
| 65B | 4249324 | Шайба | 1 |
| 66 | 4249324 | Шайба | 4 |
| 67 | J950012 | Гайка | 4 |
| 69 | 4451373 | Пластина | 2 |
| 70 | J281240 | Болт с шайбой | 4 |
| 70A | J901240 | Болт | 1 |
| 70B | 4249324 | Шайба | 1 |
| 71 | 4249324 | Шайба | 4 |
| 72 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
