Пилотный панель (1)(погрузчик) — HITACHI EX1900-6

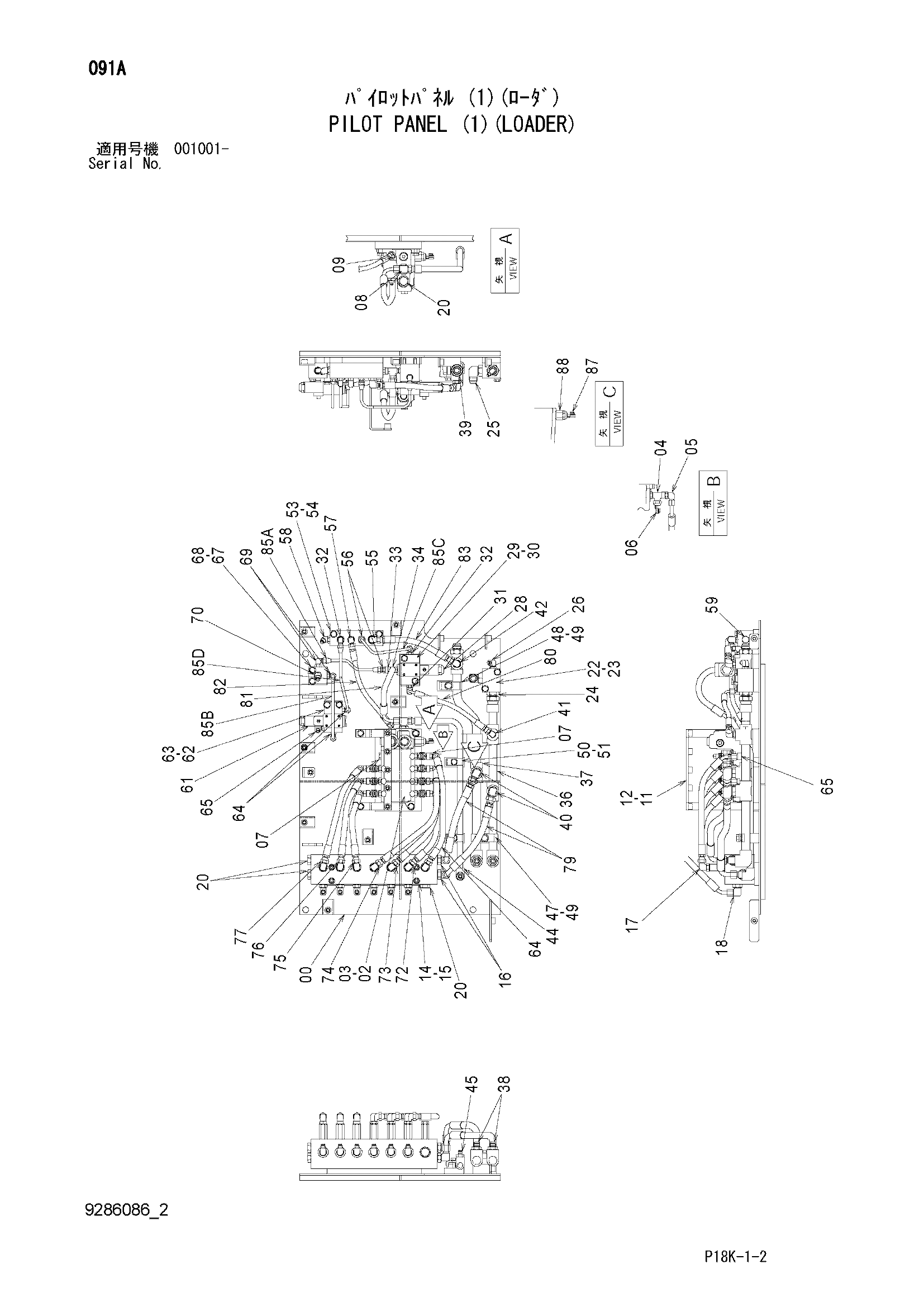

Заводская схема «Пилотный панель (1)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051861 | Панель | 1 |
| 02 | 9242460 замена: 9305228 | Электромагнитный клапан | 1 |
| 02 | 9305228 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4454002 | Тройник | 7 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 7 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 7 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852543 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852222 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8103357 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4624080 | Клапан | 1 |
| 15 | M341000 | Болт с внутренним шестигранником | 4 |
| 16 | A852344 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 7 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852343 | Угловой штуцер | 7 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A885004 | Пробка | 4 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4346994 | Коллектор | 1 |
| 23 | J271070 | Болт с шайбой | 2 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | A852166 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852366 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4686319 | Электромагнитный клапан | 1 |
| 29 | 3102984 | Блок | 1 |
| 30 | J271080 | Болт с шайбой | 2 |
| 30A | J901080 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4293950 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4454002 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852123 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 8107581 | Трубка | 1 |
| 37 | 8107582 | Трубка | 1 |
| 38 | 4317612 | Адаптер | 2 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | A852166 | Адаптер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | A852344 | Угловой штуцер | 2 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | A852322 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852333 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 9765025 | Трубка | 1 |
| 45 | A852133 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4053596 | Хомут трубки | 1 |
| 48 | 4053595 | Хомут трубки | 1 |
| 49 | J271255 | Болт с шайбой | 2 |
| 49A | J901255 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | 4138227 | Хомут трубки | 2 |
| 51 | J271040 | Болт с шайбой | 2 |
| 51A | J901040 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4343969 | Коллектор | 1 |
| 54 | J271070 | Болт с шайбой | 2 |
| 54A | J901070 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | A852333 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4255304 | Штуцер трубки | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852322 | Угловой штуцер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852233 | Угловой штуцер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A885003 | Пробка | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4686319 | Электромагнитный клапан | 1 |
| 62 | 4365910 | Клапан | 1 |
| 63 | J271080 | Болт с шайбой | 2 |
| 64 | 4605368 | Шланг | 1 |
| 65 | A852323 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
