Гидролинии рабочего оборудования (2)(погрузчик) — HITACHI EX1900-6

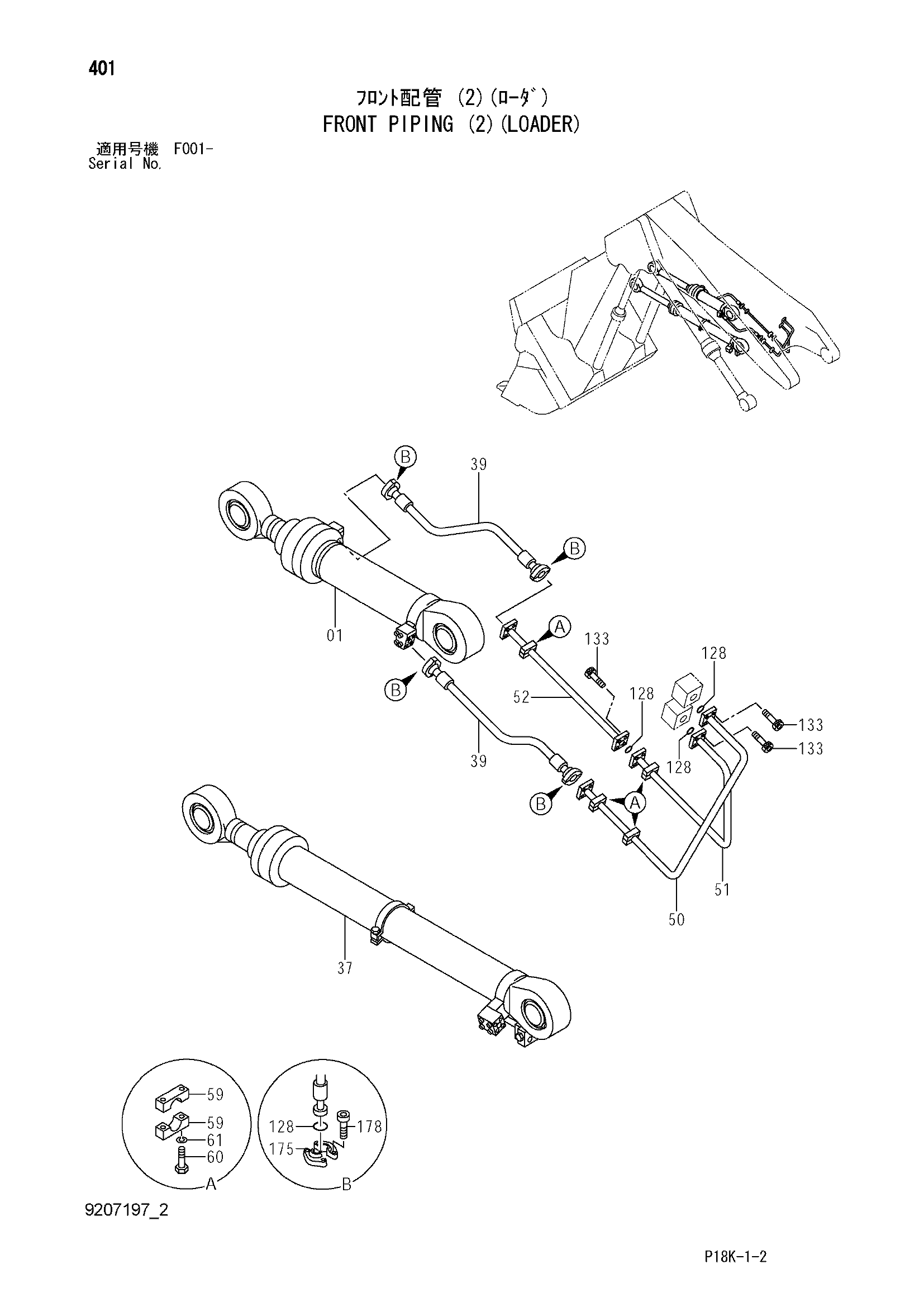

Заводская схема «Гидролинии рабочего оборудования (2)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4463378 | Гидроцилиндр. уровень | 1 |
| 37 | 4463376 | Гидроцилиндр рукояти | 1 |
| 39 | 4297847 | Шланг | 2 |
| 50 | 7033358 | Трубка | 1 |
| 51 | 7033357 | Трубка | 1 |
| 52 | 8066082 | Трубка | 1 |
| 59 | 4342723 | Хомут трубки | 8 |
| 60 | J901200 | Болт | 8 |
| 61 | A590912 | Пружинная шайба | 8 |
| 128 | 4510169 | Уплотнительное кольцо | 7 |
| 133 | M341650 | Болт с внутренним шестигранником | 12 |
| 175 | 4075854 | Разъёмный фланец | 8 |
| 178 | M341650 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
