Кондиционер (1-2) — HITACHI EX1900-6

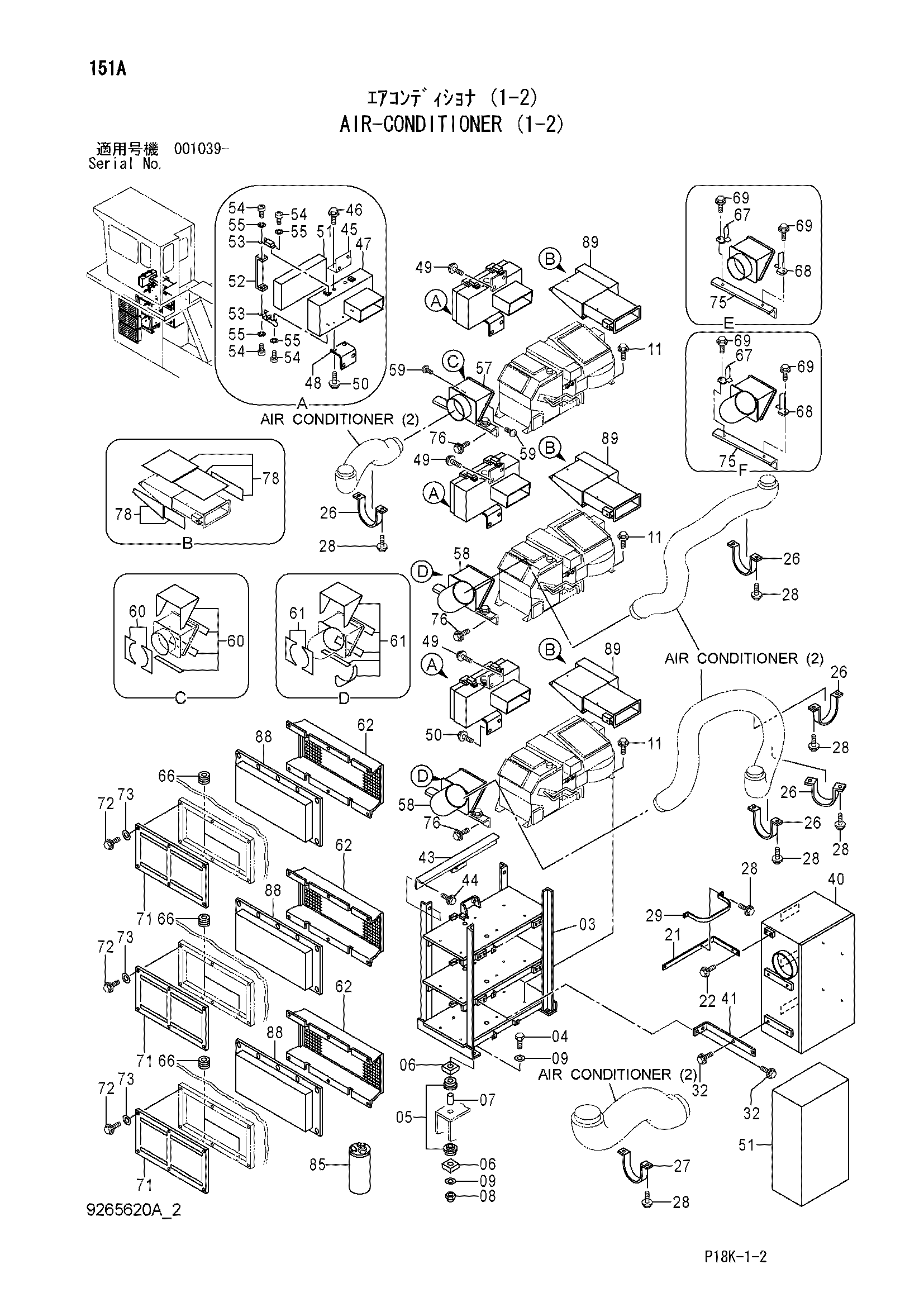

Заводская схема «Кондиционер (1-2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6022820 | Стойка | 1 |
| 04 | J901280 | Болт | 4 |
| 05 | 4401851 | Резиновая прокладка | 4 |
| 06 | 4401877 | Ограничитель | 8 |
| 07 | 4401876 | Проставка | 4 |
| 08 | M660012 | U-образная гайка | 4 |
| 09 | A590112 | Плоская шайба | 8 |
| 11 | J271025 | Болт с шайбой | 18 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 21 | 9765492 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 4353353 | Хомут | 5 |
| 27 | 4625795 | Хомут | 1 |
| 28 | J271025 | Болт с шайбой | 14 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4647487 | Хомут | 1 |
| 32 | J281230 | Болт с шайбой | 16 |
| 32A | J901230 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 40 | 4653342 замена: 9302568 | Короб | 1 |
| 40 | 9302568 | Короб фильтр | 1 |
| 41 | 4621606 | Кронштейн | 4 |
| 43 | 8117782 | Кронштейн | 1 |
| 44 | J281230 | Болт с шайбой | 2 |
| 44A | J901230 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 45 | 4700461 | Кронштейн | 3 |
| 46 | J281030 | Болт с шайбой | 6 |
| 46A | J901030 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 47 | 7046237 | Воздуховод | 3 |
| 48 | 4621561 | Кронштейн | 3 |
| 49 | J281240 | Болт с шайбой | 4 |
| 49A | J901240 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 50 | J281225 | Болт с шайбой | 12 |
| 50A | J901225 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
| 51 | 4206637 | Фильтр воздушный | 6 |
| 52 | 4379180 | Кронштейн | 6 |
| 53 | 4254200 | Замок | 12 |
| 54 | M430306 | Винт | 48 |
| 55 | A590903 | Пружинная шайба | 48 |
| 57 | 7046265 | Воздуховод | 1 |
| 58 | 7049779 | Воздуховод | 2 |
| 59 | 4367681 | Самонарезающий винт | 9 |
| 60 | 4653232 | Лента | 1 |
| 61 | 4647491 | Лента | 2 |
| 62 | 2051593 | Крышка | 3 |
| 66 | 4088401 | Резиновая втулка | 6 |
| 67 | 8118642 | Кронштейн | 3 |
| 68 | 8118649 | Кронштейн | 3 |
| 69 | J281030 | Болт с шайбой | 6 |
| 69A | J901030 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 71 | 4304793 | Пластина | 3 |
| 72 | J901020 | Болт | 18 |
| 73 | J222010 | Шайба | 18 |
| 75 | 9769864 | Кронштейн | 3 |
| 76 | J281230 | Болт с шайбой | 6 |
| 76A | J901230 | Болт | 1 |
| 76B | 4249324 | Шайба | 1 |
| 78 | 4647492 | Лента | 3 |
| 85 | 4628733 | Бак ликуид | 3 |
| 88 | 4378793 | Блок | 3 |
| 89 | 7046261 | Воздуховод | 3 |
| 97 | J281230 | Болт с шайбой | 2 |
| 97A | J901230 | Болт | 1 |
| 97B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
