Топливные трубопроводы (пре-филтер) — HITACHI EX1900-6

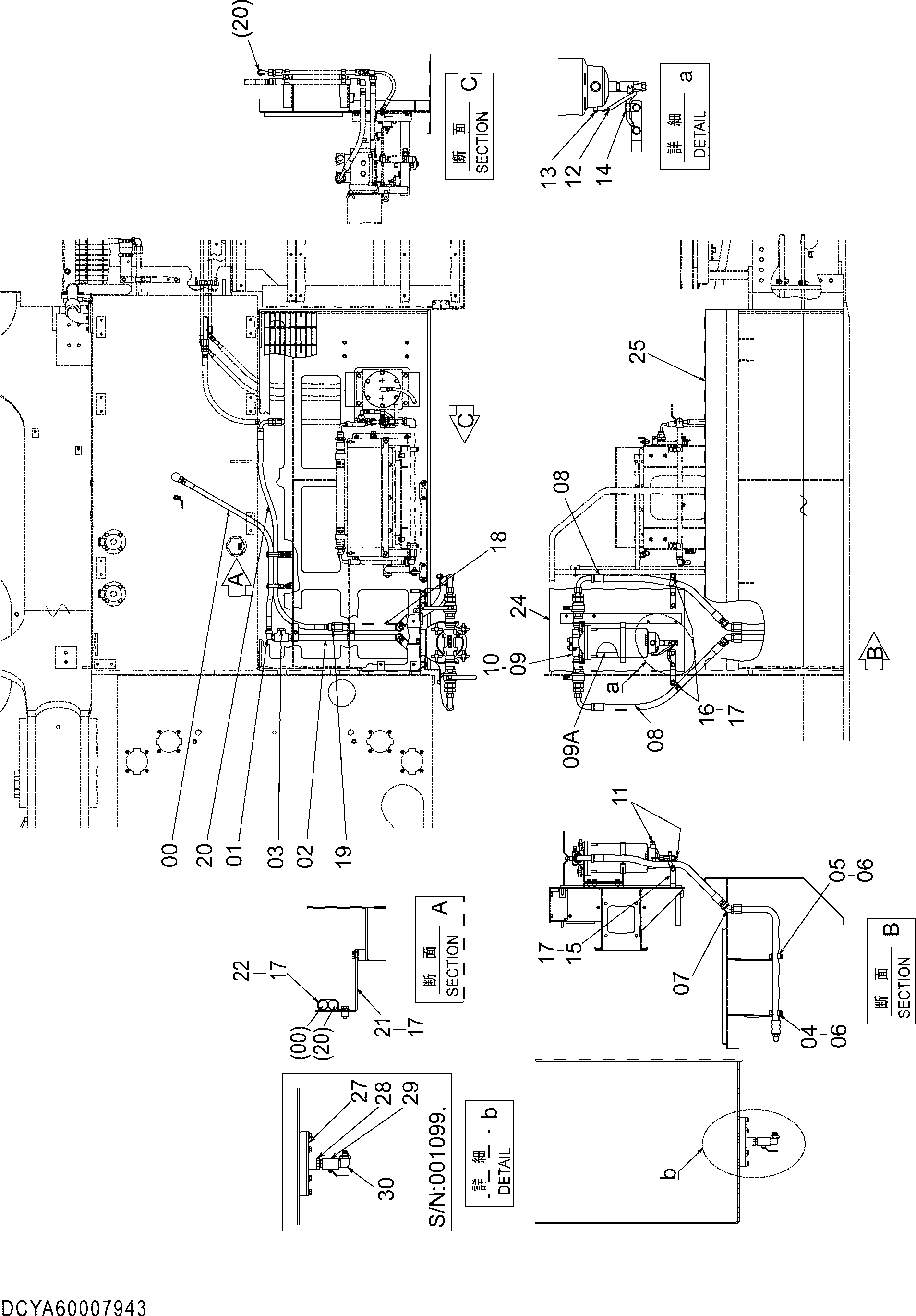

Заводская схема «Топливные трубопроводы (пре-филтер)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684958 | Шланг | 1 |
| 01 | A852366 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | YA40005589 | Трубка | 1 |
| 03 | 4174542 | Пробка | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4053598 | Хомут трубки | 1 |
| 05 | 4053599 | Хомут трубки | 1 |
| 06 | J271270 | Болт с шайбой | 2 |
| 06A | J901270 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4402233 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4637445 | Шланг | 2 |
| 09 | YA00008341 | Топливный фильтр | 1 |
| 09A | YA00008662 | Фильтрующий элемент | 1 |
| 10 | J271030 | Болт с шайбой | 6 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4291577 | Пробка | 2 |
| 12 | YA00010763 | Жгут проводов | 1 |
| 13 | J460508 | Винт с шайбой | 1 |
| 14 | 4190261 | Зажим | 1 |
| 15 | YA40005598 | Кронштейн | 2 |
| 16 | 4190264 | Зажим | 2 |
| 17 | J271025 | Болт с шайбой | 10 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | YA40005588 | Трубка | 1 |
| 19 | 4456399 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4684909 | Шланг | 1 |
| 21 | YA40007229 | Кронштейн | 2 |
| 22 | 4411911 | Зажим | 2 |
| 24 | YA40005571 | Кронштейн | 1 |
| 25 | YA40005545 | Крыло | 1 |
| 27 | 9767279 | Крышка | 1 |
| 28 | 4208243 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4203434 | Шаровой клапан | 1 |
| 30 | 4156433 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
