Гидроцилиндр рукояти — HITACHI EX1900-6

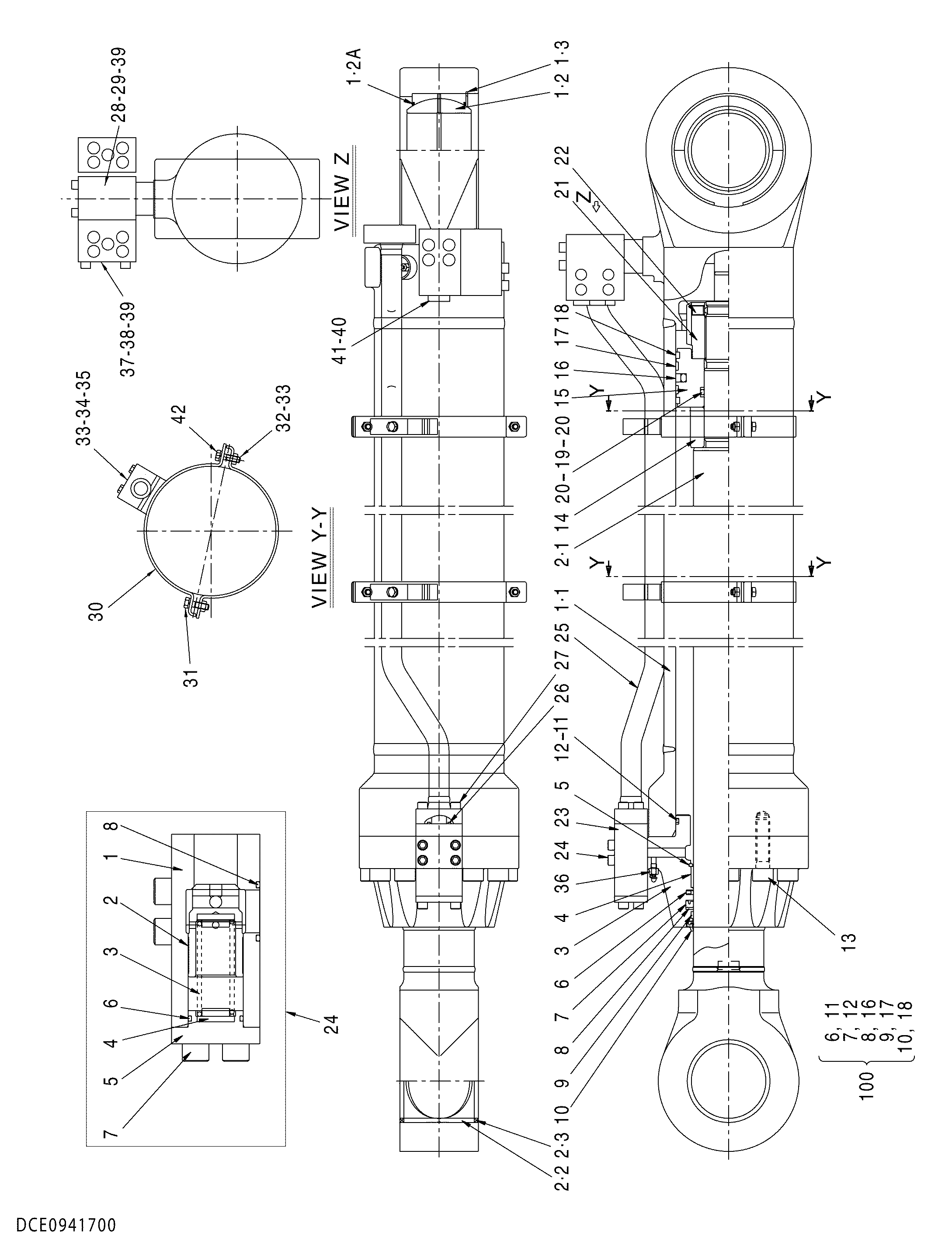

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4483377 замена: YA00005329	Гидроцилиндр рукояти	1
	YA00005329	Гидроцилиндр рукояти	1
1	0941701	・Труба гидроцилиндра	1
1･1	0608503	・・Труба гидроцилиндра	1
1･2	0336306	・・Подшипник. спхерикал	1
1･2A	4295126	・・・Уплотнение	1
1･3	0336307	・・Кольцо ретаининг	1
2	0941702	・Шток поршня	1
2･1	0454802	・・Шток поршня	1
2･2	0336306	・・Подшипник. спхерикал	1
2･2A	4295126	・・・Уплотнение	1
2･3	0336307	・・Кольцо ретаининг	1
3	0941703	・Головка гидроцилиндра	1
4	4392642	・Втулка	1
5	0834507	・Кольцо ретаининг	1
6	0336605	・Кольцо уплотнение	1
7	0257507	・Кольцо U	1
8	0257527	・Кольцо бакк-уп	1
9	0706903	・Кольцо скольжение	1
10	0809403	・Кольцо стеклоочиститель	1
11	0725520	・Уплотнительное кольцо	1
12	0725521	・Кольцо бакк-уп	1
13	0317711	・Болт разъём	11
14	0339705	・Амортизирующий подшипник	1
15	0454805	・Поршень	1
16	0454806	・Кольцо уплотнение	1
17	0454807	・Кольцо	2
18	0454808	・Кольцо	2
19	0339710	・Уплотнительное кольцо	1
20	0339711	・Кольцо бакк-уп	2
21	0339708	・Гайка	1
22	0339709	・Винт комплект	1
23	0411103	・Клапан замедленного возврата	1
23･1	0242723	・・Корпус клапан	1
23･2	0411112	・・Клапан замедленного возврата	1
23･3	4153721	・・Пружина	1
23･4	4094938	・・Направляющая пружины	2
23･5	4094939	・・Пробка	1
23･6	4123446	・・Уплотнительное кольцо	1
23･7	0242725	・・Болт разъём	4
23･8	4123444	・・Уплотнительное кольцо	1
24	M341600	・Болт разъём	4
25	0454809	・Трубка	1
26	4123444	・Уплотнительное кольцо	1
27	4104495	・Болт разъём	4
28	0454810	・Соединение	1
29	0454811	・Болт разъём	4
30	0454813	・Лента	2
31	0454814	・Лента	2
32	0259111	・Болт	4
33	0259112	・Шайба пружина	8
34	0242729	・Держатель	2
35	0454816	・Болт	4
36	0643016	・Блеедер воздушный	2
37	0454812	・Соединение	1
38	0317223	・Болт разъём	4
39	0317224	・Уплотнительное кольцо	2
40	0317227	・Пробка	1
41	0317230	・Уплотнительное кольцо	1
42	0454815	・Гайка	4
43	0859204	・Пластина	3
44	0360703	・Болт	6
45	0360704	・Шайба пружина	6
100	4634047	・Комплект уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
