Кондиционер трубопроводы (рама, платформа) — HITACHI EX1900-6

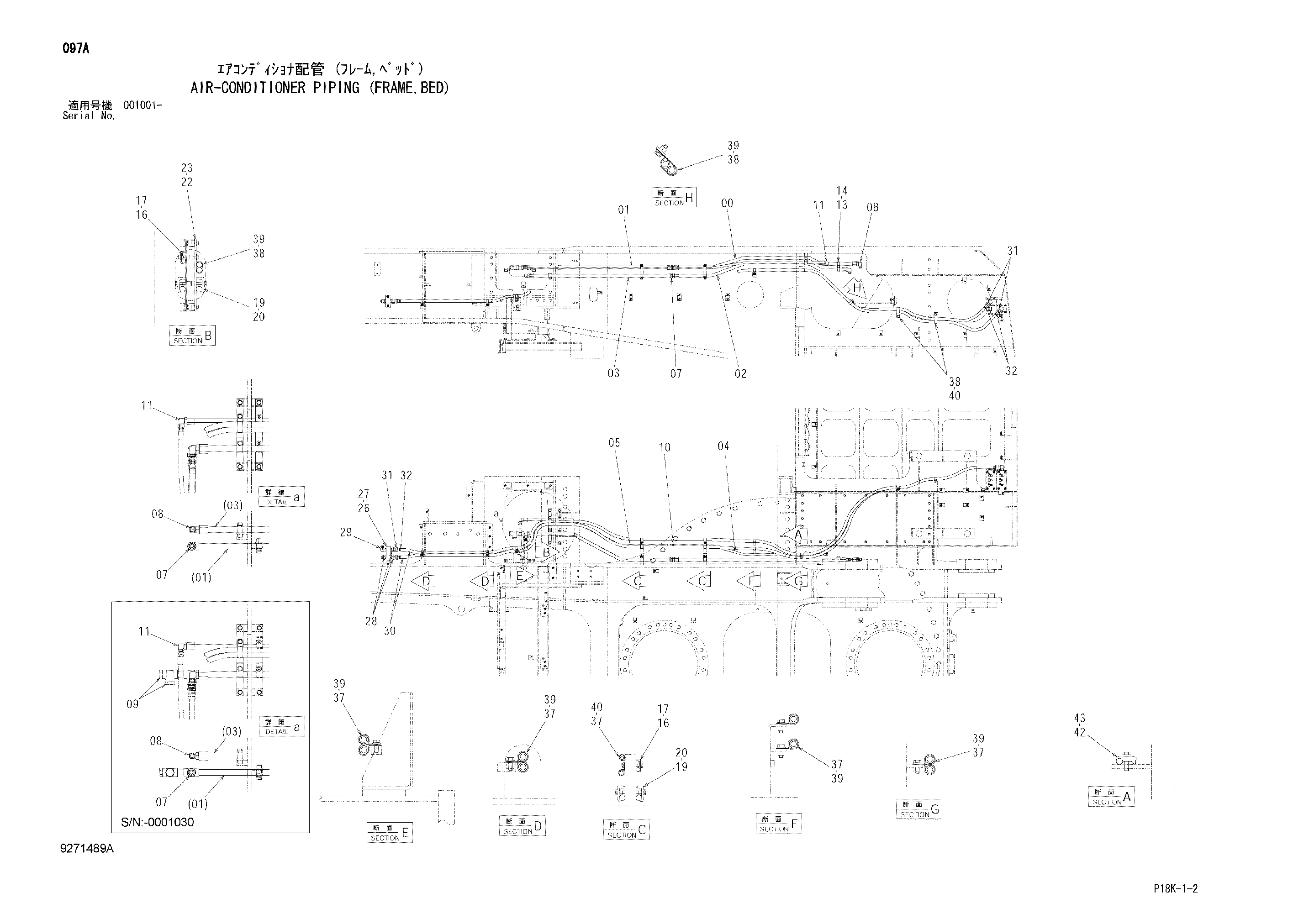

Заводская схема «Кондиционер трубопроводы (рама, платформа)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767142 | Трубка | 1 |
| 01 | 8107583 замена: 8118034 | Трубка | 1 |
| 01 | 8118034 | Трубка | 1 |
| 02 | 9767143 | Трубка | 1 |
| 03 | 9767144 | Трубка | 1 |
| 04 | 9767145 | Трубка | 1 |
| 05 | 9767146 | Трубка | 1 |
| 07 | A852166 | Адаптер | 3 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852366 | Угловой штуцер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A885006 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852144 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4053596 | Хомут трубки | 1 |
| 14 | J271255 | Болт с шайбой | 1 |
| 14A | J901255 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4138227 | Хомут трубки | 3 |
| 17 | J271040 | Болт с шайбой | 3 |
| 17A | J901040 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4053595 | Хомут трубки | 6 |
| 20 | J271260 | Болт с шайбой | 6 |
| 20A | J901260 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 9767147 | Пластина | 2 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 9767148 | Блок | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4221278 | Адаптер | 3 |
| 29 | 4156433 | Угловой штуцер | 1 |
| 30 | 4358629 | Шланг | 2 |
| 31 | 4356911 | Адаптер | 4 |
| 32 | 4514699 | Хомут шланга | 4 |
| 37 | 4190263 | Зажим | 14 |
| 38 | 4192034 | Зажим | 4 |
| 39 | J271030 | Болт с шайбой | 8 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4190124 | Хомут трубки | 1 |
| 43 | J271245 | Болт с шайбой | 1 |
| 43A | J901245 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
