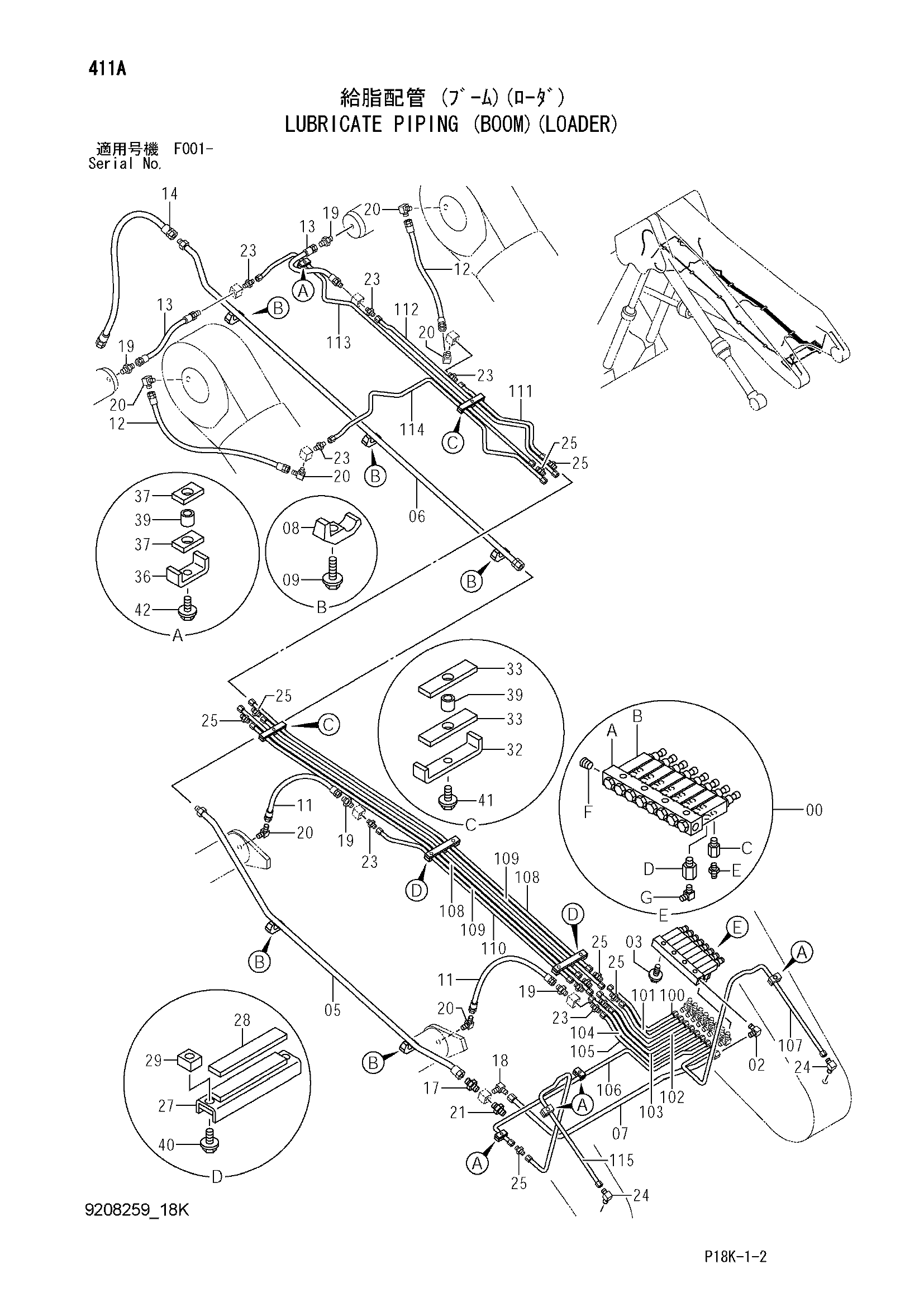

Трубопроводы системы смазки (стрела)(погрузчик) — HITACHI EX1900-6
Заводская схема «Трубопроводы системы смазки (стрела)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4606605 | Клапан | 1 |
| 00A | 4219015 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 8 |
| 00C | 4191349 | Адаптер | 8 |
| 00D | 4253567 | Адаптер | 8 |
| 00E | J75481 | Пресс-маслёнка | 8 |
| 00F | 4092534 | Пробка | 1 |
| 00G | 4097666 | Угловой штуцер | 8 |
| 02 | 94-1402 | Угловой штуцер | 1 |
| 03 | J260845 | Болт с шайбой | 4 |
| 03A | J900845 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 9728822 | Трубка | 1 |
| 06 | 9724243 | Трубка | 1 |
| 07 | 9727375 | Трубка | 1 |
| 08 | 4053595 | Хомут трубки | 5 |
| 09 | J271255 | Болт с шайбой | 5 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4141975 | Шланг | 2 |
| 12 | 4157949 | Шланг | 2 |
| 13 | 4159613 | Шланг | 2 |
| 14 | 4098518 | Шланг | 1 |
| 17 | 94-1304 | Адаптер | 1 |
| 18 | 94-1402 | Угловой штуцер | 1 |
| 19 | 94-1301 | Адаптер | 4 |
| 20 | 94-1401 | Угловой штуцер | 6 |
| 21 | 4221278 | Адаптер | 1 |
| 23 | 4360981 | Штуцер трубки | 6 |
| 24 | 4097666 | Угловой штуцер | 2 |
| 25 | 4099282 | Адаптер | 10 |
| 27 | 9735865 | Хомут | 2 |
| 28 | 4264318 | Резиновая прокладка | 2 |
| 29 | 4264319 | Проставка | 4 |
| 32 | 4302749 | Хомут | 2 |
| 33 | 4273721 | Резиновая прокладка | 4 |
| 36 | 4302748 | Хомут | 5 |
| 37 | 4269657 | Резиновая прокладка | 10 |
| 39 | 4302747 | Проставка | 7 |
| 40 | J271035 | Болт с шайбой | 4 |
| 40A | J901035 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J271235 | Болт с шайбой | 2 |
| 41A | J901235 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 41 | J271035 | Болт с шайбой | 2 |
| 41A | J901035 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J271230 | Болт с шайбой | 5 |
| 42A | J901230 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 42 | J271035 | Болт с шайбой | 5 |
| 42A | J901035 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 100 | 4605981 | Трубка | 1 |
| 101 | 4605982 | Трубка | 1 |
| 102 | 4605983 | Трубка | 1 |
| 103 | 4605984 | Трубка | 1 |
| 104 | 4605985 | Трубка | 1 |
| 105 | 4605986 | Трубка | 1 |
| 106 | 4605987 | Трубка | 1 |
| 107 | 4605988 | Трубка | 1 |
| 108 | 4605989 | Трубка | 2 |
| 109 | 4605990 | Трубка | 2 |
| 110 | 4605991 | Трубка | 1 |
| 111 | 4605992 | Трубка | 1 |
| 112 | 4605993 | Трубка | 1 |
| 113 | 4605994 | Трубка | 1 |
| 114 | 4605995 | Трубка | 1 |
| 115 | 4605996 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
