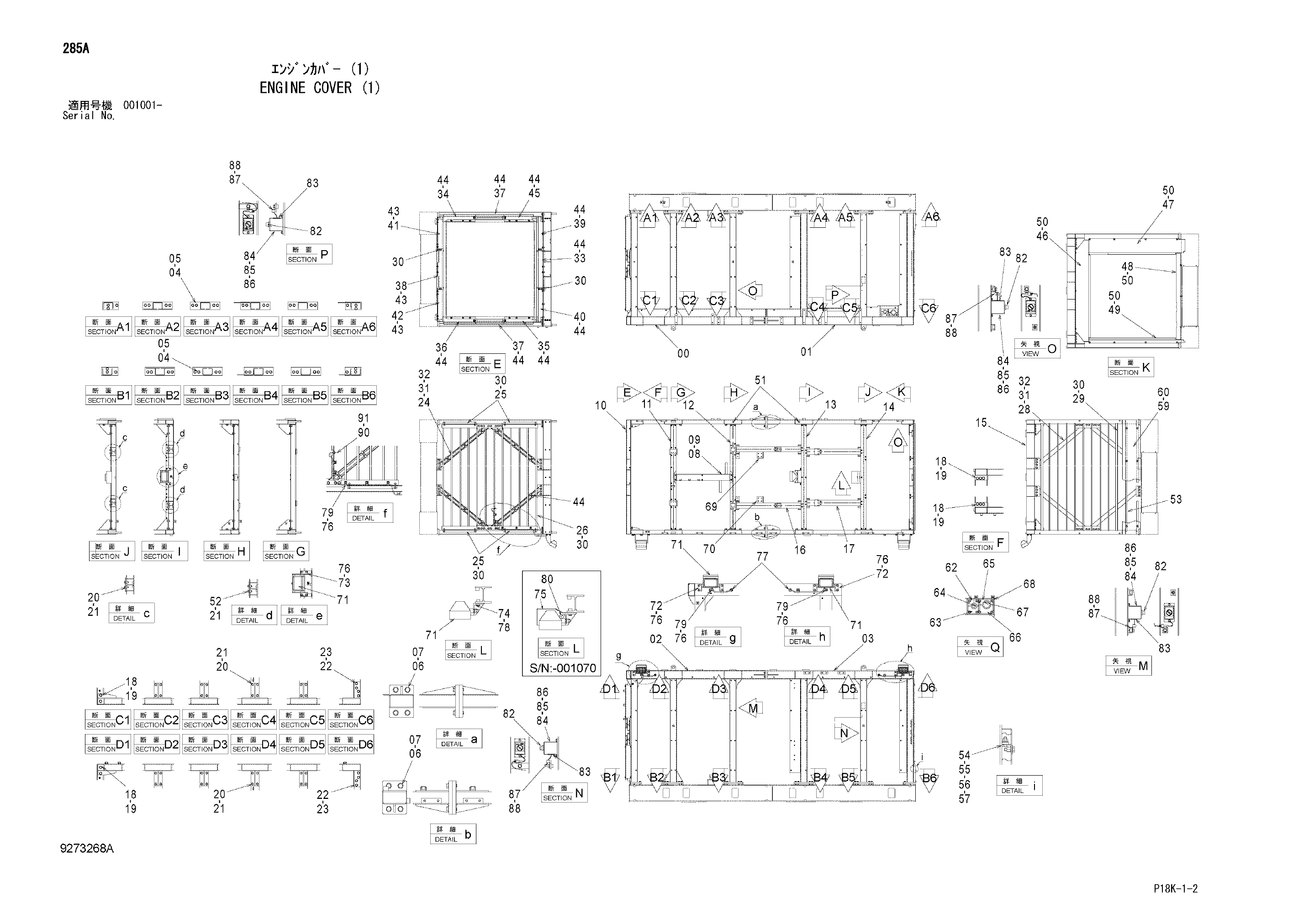

Крышка двигателя (1) — HITACHI EX1900-6

Заводская схема «Крышка двигателя (1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011178	Панель	1
01	5011179	Панель	1
02	5011180	Панель	1
03	5011181	Панель	1
04	J931655	Болт	44
05	J222016	Шайба	44
06	J931655	Болт	8
07	4087197	Шайба	8
08	8108626	Кронштейн	1
09	J271030	Болт с шайбой	4
09A	J901030	Болт	1
09B	J222010	Шайба	1
10	7052060	Балка	1
11	7052061	Балка	1
12	7052062	Балка	1
13	7052063	Балка	1
14	7052064	Балка	1
15	7052065	Балка	1
16	8107990	Балка	2
17	8107991	Балка	2
18	J931640	Болт	10
19	J222016	Шайба	10
20	J921240	Болт	40
21	J222012	Шайба	48
22	J921440	Болт	8
23	J222014	Шайба	8
24	8110717	Стойка	2
25	8110554	Кронштейн	4
26	7053421	Решётка	1
28	8076643	Стойка	2
29	8084609	Решётка	1
30	J271025	Болт с шайбой	30
30A	J901025	Болт	1
30B	J222010	Шайба	1
31	J931635	Болт	64
32	4087197	Шайба	64
33	8110735	Крышка	1
34	8110821	Крышка	1
35	7053491	Крышка	1
36	8107998	Крышка	1
37	8110751	Крышка	2
38	7053534	Крышка	1
39	7053456	Крышка	1
40	7053503	Крышка	1
41	7053486	Крышка	1
42	7053508	Крышка	1
43	J281020	Болт с шайбой	10
43A	J901020	Болт	1
43B	4486055	Шайба	1
44	J281030	Болт с шайбой	36
44A	J901030	Болт	1
44B	4486055	Шайба	1
45	7053539	Крышка	1
46	8084660	Крышка	1
47	7053688	Крышка	1
48	8108083	Крышка	1
49	7053692	Крышка	1
50	J281030	Болт с шайбой	14
50A	J901030	Болт	1
50B	4486055	Шайба	1
51	J271220	Болт с шайбой	2
51A	J901220	Болт	1
51B	J222012	Шайба	1
52	J921250	Болт	8
53	9756872	Кронштейн	2
54	J901030	Болт	4
55	J222010	Шайба	4
56	A590110	Плоская шайба	4
57	J950010	Гайка	4
59	4456837	Крышка	1
60	J281025	Болт с шайбой	8
60A	J901025	Болт	1
60B	4486055	Шайба	1
62	9758133	Крышка	1
63	9758134	Крышка	1
64	4467904	Пластина резиновый	1
65	9758135	Крышка	1
66	9758136	Крышка	1
67	4467905	Пластина резиновый	1
68	J281035	Болт с шайбой	8
68A	J901035	Болт	1
68B	4486055	Шайба	1
69	8111628	Кронштейн	1
70	8111629	Кронштейн	1
71	4336570	Фара	4
71A	4326801	Ленс блок	1
71B	4326802	Рама	1
71C	4285648	Лампа	1
71D	4326803	Прокладка	1
71E	4307026	Шайба	1
71F	4307027	Винт	4
71G	A590114	Плоская шайба	1
71H	A590914	Пружинная шайба	1
71I	J952014	Гайка	1
72	8074566	Кронштейн	2
73	8059828	Кронштейн	1
74	4357540	Кронштейн	1
75	8068080	Крышка	1
76	J271025	Болт с шайбой	22
76A	J901025	Болт	1
76B	J222010	Шайба	1
77	4208985	Резиновая втулка	2
78	J271040	Болт с шайбой	2
78A	J901040	Болт	1
78B	J222010	Шайба	1
79	4190261	Зажим	10
80	94-2807	Резиновая втулка	1
82	4463400	Выключатель	4
83	4159363	Резиновая втулка	4
84	8084824	Короб выключатель	4
85	J900610	Болт	8
86	A590906	Пружинная шайба	8
87	4257159	Кронштейн	4
88	J271025	Болт с шайбой	4
88A	J901025	Болт	1
88B	J222010	Шайба	1
90	4250260	Датчик	1
91	A501210	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
