Гусеничная рама — HITACHI EX1900-6

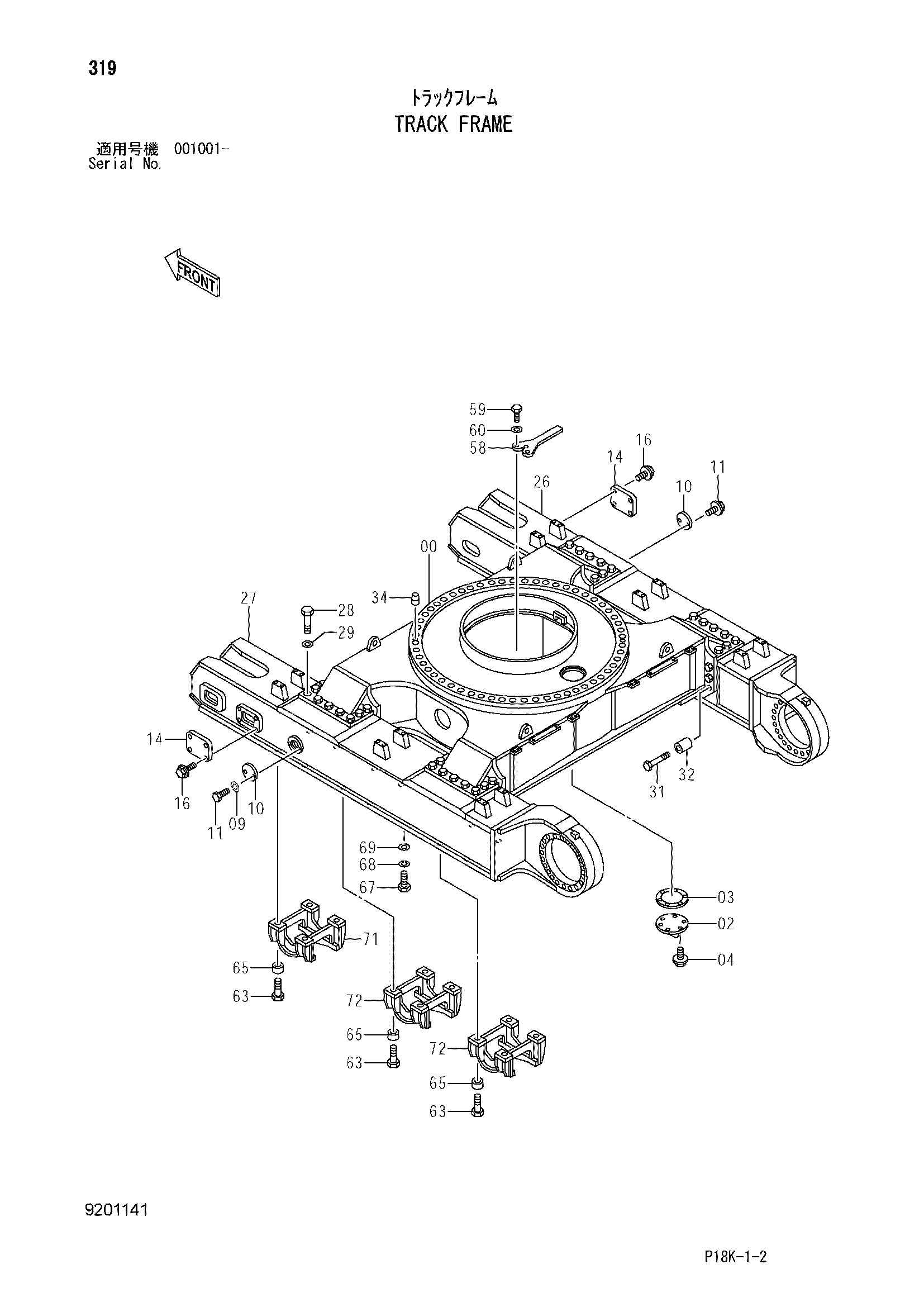

Заводская схема «Гусеничная рама» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007537 | Гусеничная рама | 1 |
| 02 | 8034684 | Крышка | 1 |
| 03 | 4617478 | Прокладка | 1 |
| 04 | J271230 | Болт с шайбой | 6 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 4184941 | Крышка | 2 |
| 11 | J901220 | Болт | 2 |
| 14 | 4239213 | Крышка | 2 |
| 16 | J271230 | Болт с шайбой | 8 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 26 | 4452220 | Рама боковой(правый) | 1 |
| 27 | 4452221 | Рама боковой(левый) | 1 |
| 28 | 4086635 | Болт | 52 |
| 29 | 4114413 | Шайба | 52 |
| 31 | 4184841 | Болт | 16 |
| 32 | 4086636 | Проставка | 16 |
| 34 | 4184940 | Палец | 2 |
| 58 | 3034601 | Ограничитель | 1 |
| 59 | J932255 | Болт | 3 |
| 60 | 4089822 | Шайба | 3 |
| 63 | J833008 | Болт | 24 |
| 65 | 4312263 | Проставка | 24 |
| 67 | J833070 | Болт | 20 |
| 68 | A590930 | Пружинная шайба | 20 |
| 69 | A590130 | Плоская шайба | 20 |
| 71 | 7026071 | Защитный кожух | 2 |
| 72 | 7026024 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
