Всасывающие трубопроводы (1) — HITACHI EX1900-6

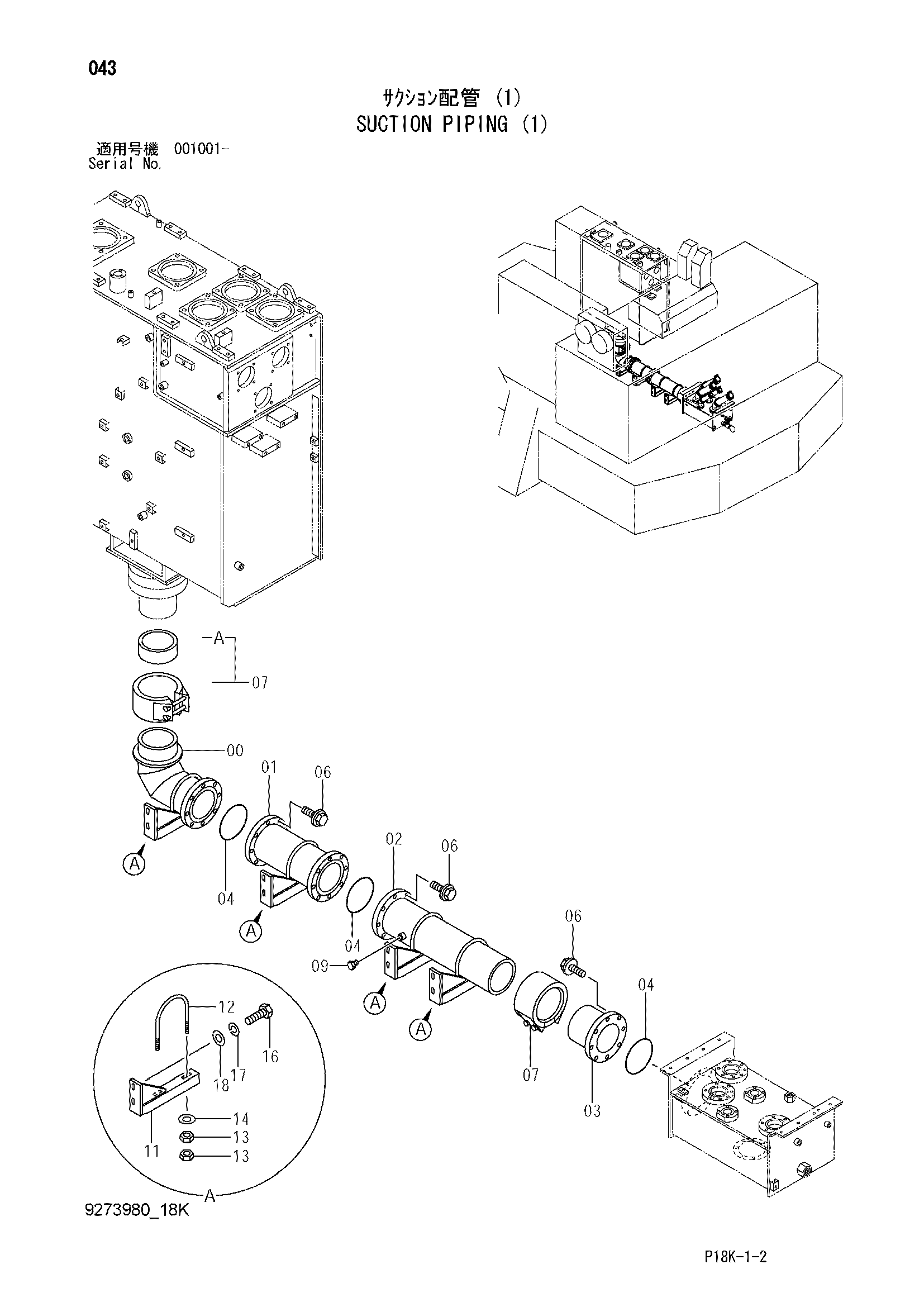

Заводская схема «Всасывающие трубопроводы (1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083874 | Трубка | 1 |
| 01 | 8082119 | Трубка | 1 |
| 02 | 9767393 | Трубка | 1 |
| 03 | 9755714 | Трубка | 1 |
| 04 | A810220 | Уплотнительное кольцо | 3 |
| 06 | J271235 | Болт с шайбой | 24 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4445225 | Муфта | 2 |
| 07A | 4615578 | Втулка | 1 |
| 09 | A885008 | Пробка | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 8085056 | Кронштейн | 4 |
| 12 | 4402325 | U-образный болт | 4 |
| 13 | J950012 | Гайка | 16 |
| 14 | 449490 | Плоская шайба | 8 |
| 16 | J901640 | Болт | 8 |
| 17 | A590916 | Пружинная шайба | 8 |
| 18 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
