Дренажные трубопроводы (насос) — HITACHI EX1900-6

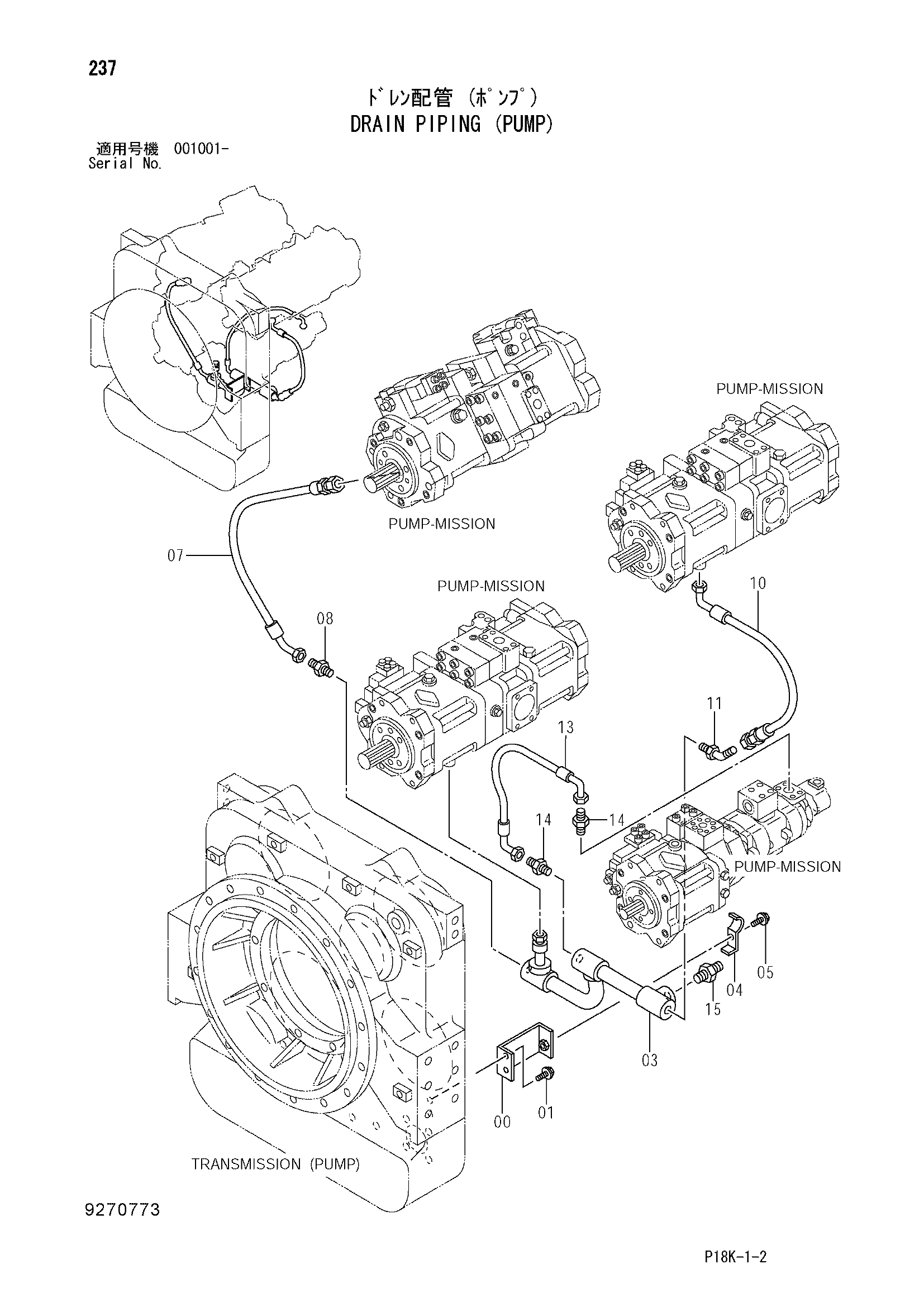

Заводская схема «Дренажные трубопроводы (насос)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757006 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8084805 | Трубка | 1 |
| 04 | 4053698 | Хомут трубки | 1 |
| 05 | J271270 | Болт с шайбой | 1 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4662405 | Шланг | 1 |
| 08 | A852166 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4658988 | Шланг | 1 |
| 11 | A852266 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4662399 | Шланг | 1 |
| 14 | 4317612 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853100 | Адаптер | 1 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
