Всасывающие трубопроводы (2) — HITACHI EX1900-6

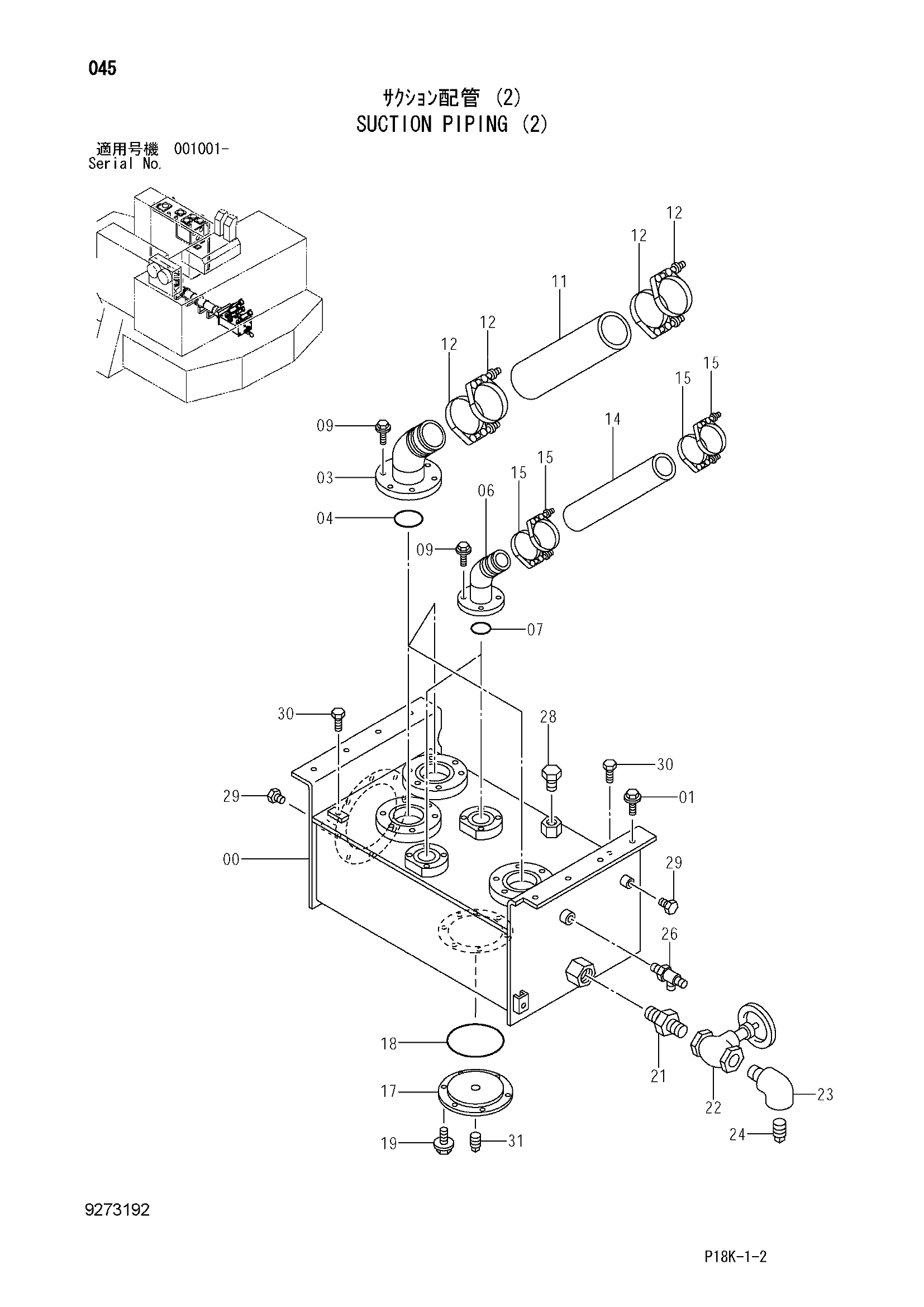

Заводская схема «Всасывающие трубопроводы (2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020075 | Коллектор | 1 |
| 01 | J271230 | Болт с шайбой | 8 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8078543 | Трубка | 3 |
| 04 | A810100 | Уплотнительное кольцо | 3 |
| 06 | 8082937 | Трубка | 2 |
| 07 | A810070 | Уплотнительное кольцо | 2 |
| 09 | J271235 | Болт с шайбой | 26 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4120319 | Резиновый шланг | 3 |
| 12 | 4263766 | Хомут шланга | 12 |
| 14 | 4120294 | Резиновый шланг | 2 |
| 15 | 4263764 | Хомут шланга | 8 |
| 17 | 4056216 | Крышка | 1 |
| 18 | A810165 | Уплотнительное кольцо | 1 |
| 19 | J271025 | Болт с шайбой | 6 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4367254 | Адаптер | 1 |
| 21A | 4037888 | Уплотнительное кольцо | 1 |
| 22 | 4049927 | Клапан | 1 |
| 23 | 94-0636 | Угловой штуцер | 1 |
| 24 | 94-2028 | Пробка | 1 |
| 26 | A852466 | Тройник | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A885008 | Пробка | 1 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | A885003 | Пробка | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | J901220 | Болт | 2 |
| 31 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
