Гидроцилиндр ковша — HITACHI EX1900-6

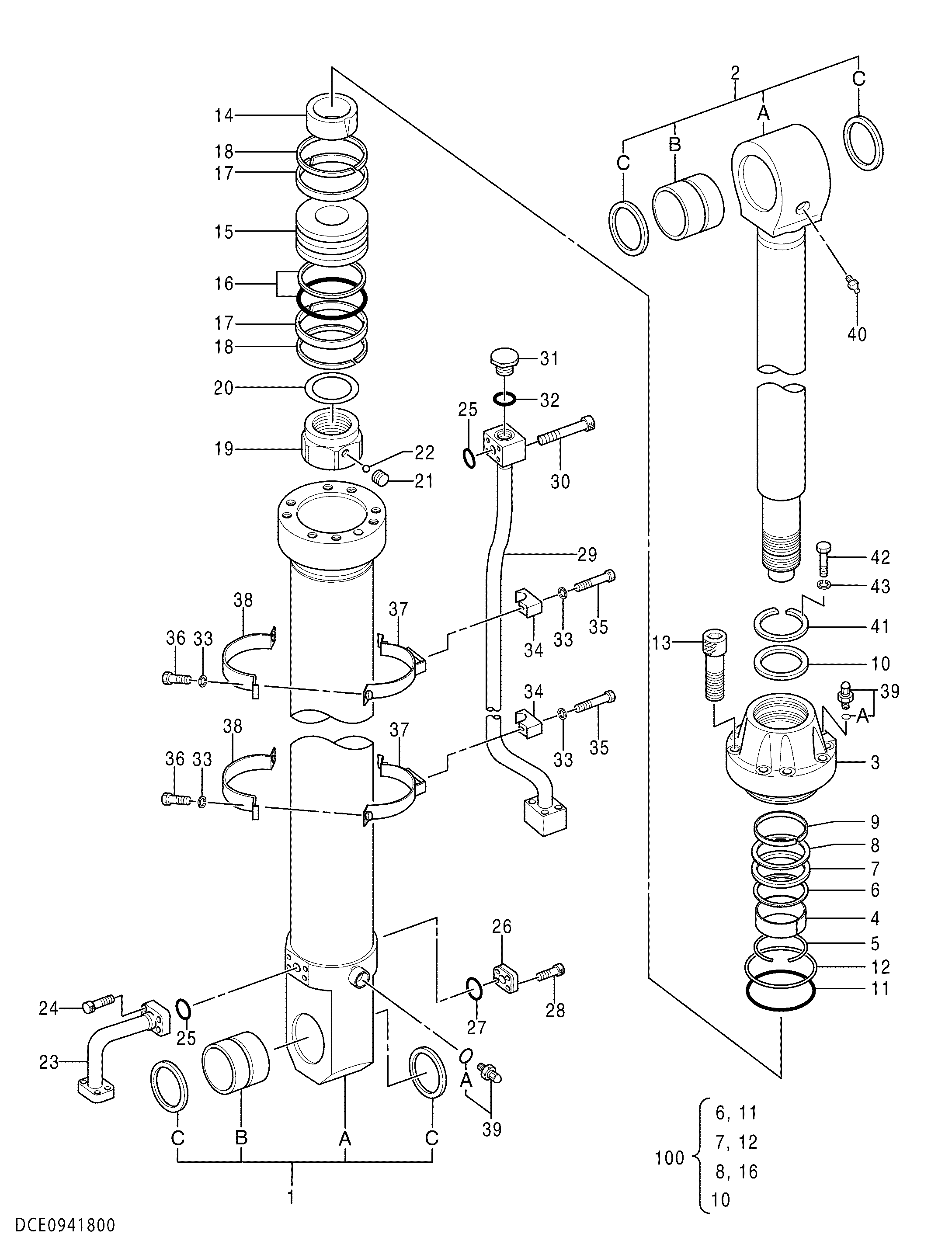

Заводская схема «Гидроцилиндр ковша» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4374972 замена: YA00005328	Гидроцилиндр ковша	1
	YA00005328	Гидроцилиндр ковша	1
1	0941801	・Труба гидроцилиндра	1
1A	0496001	・・Труба гидроцилиндра	1
1B	0400402	・・Втулка пальца	1
1C	0400403	・・Кольцо стеклоочиститель	2
2	0941802	・Шток поршня	1
2A	4477538	・・Шток поршня	1
2B	0400405	・・Втулка пальца	1
2C	0400406	・・Кольцо стеклоочиститель	2
3	4477556	・Головка гидроцилиндра	1
4	4392642	・Втулка	1
5	0161002	・Кольцо ретаининг	1
6	0336605	・Кольцо уплотнение	1
7	0257507	・Кольцо U	1
8	0257527	・Кольцо бакк-уп	1
9	0706903	・Кольцо скольжение	1
10	0809403	・Кольцо стеклоочиститель	1
11	4007528	・Уплотнительное кольцо	1
12	0257604	・Кольцо бакк-уп	1
13	0257605	・Болт разъём	8
14	0941803	・Амортизирующий подшипник	1
15	0496007	・Поршень	1
16	0242310	・Кольцо уплотнение	1
17	0336412	・Кольцо	2
18	0242312	・Кольцо	2
19	0706908	・Гайка	1
20	0706907	・Регулировочная шайба	1
21	0400215	・Винт комплект	1
22	0400216	・Шарик стальной	1
23	0941804	・Трубка	1
24	0400411	・Болт разъём	4
25	0400412	・Уплотнительное кольцо	2
26	0288109	・Пробка	1
27	4034658	・Уплотнительное кольцо	1
28	0400414	・Болт разъём	4
29	0941805	・Трубка	1
30	0496012	・Болт разъём	4
31	0349308	・Пробка	1
32	992444	・Уплотнительное кольцо	1
33	A590914	・Шайба пружина	6
34	0379917	・Хомут трубка	2
35	0379918	・Болт	2
36	0379919	・Болт	4
37	0496015	・Лента	2
38	0496016	・Лента	2
39	0643016	・Блеедер воздушный	2
39A	957366	・・Уплотнительное кольцо	1
40	J75481	・Штуцер смазка	1
41	0859204	・Пластина	3
42	0360703	・Болт	6
43	0360704	・Шайба пружина	6
100	4634142	・Комплект уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
